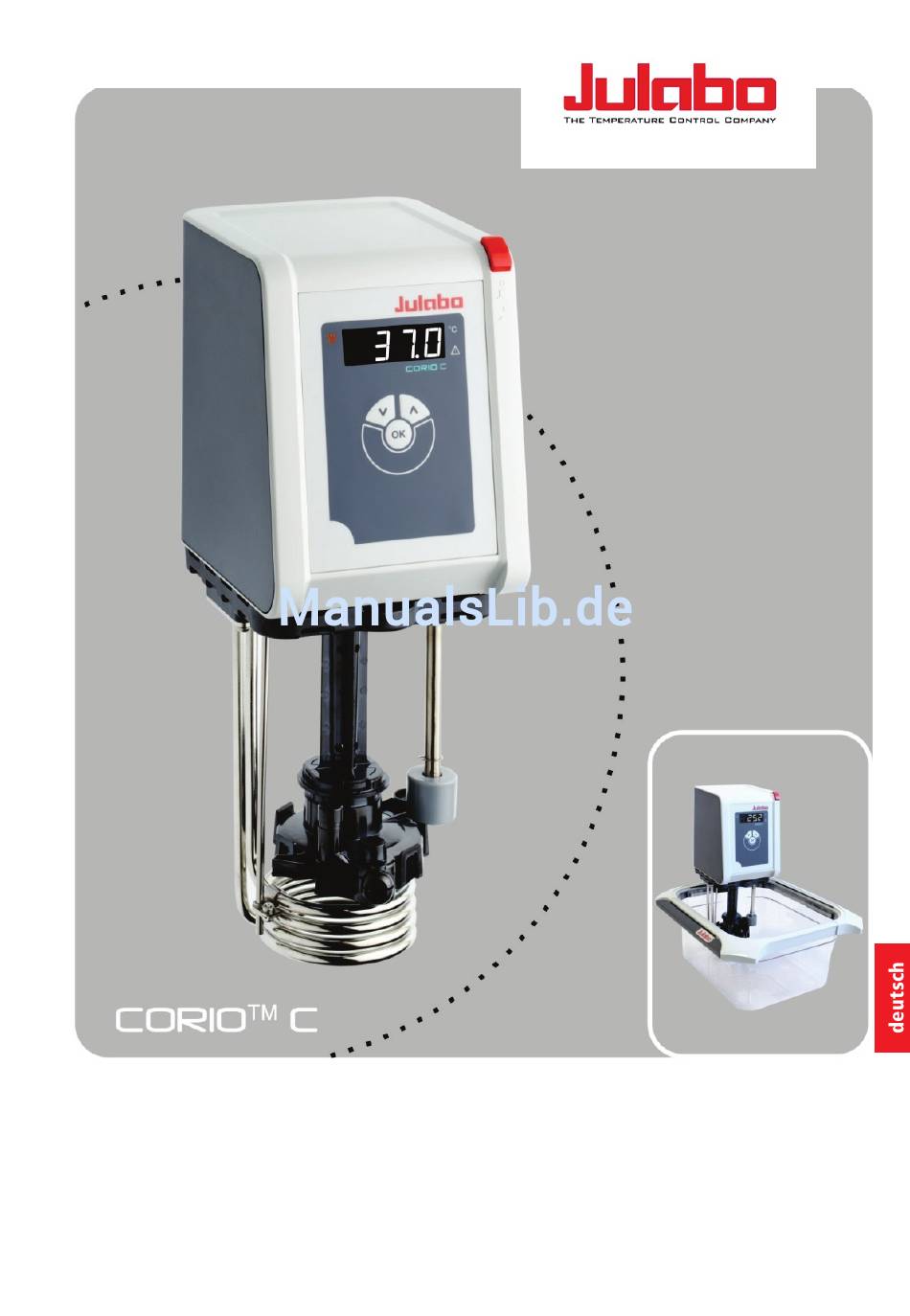

Julabo Corio C Bedienungsanleitung
Einhänge-, badthermostate
Inhaltsverzeichnis
Pos: 2 /T echnische Do kum entation/Flash CORIO/Einhäng ethermostat CORIO C/Titelfoto C @ 0 \mod_1 424 680 789 375 _0.docx @ 792 9 @ @ 1
=== Ende d er L iste für Textm arke Inhalt1 ===
Einhänge-, Badthermostate
Bedienungsanleitung
Wichtiger Hinweis: Original-Bedienungsanleitung, für künftige Verwendung aufbewahren.
1.950.0400-V0
Inhaltsverzeichnis
Verwandte Anleitungen für Julabo Corio C
Inhaltszusammenfassung für Julabo Corio C
- Seite 1 Pos: 2 /T echnische Do kum entation/Flash CORIO/Einhäng ethermostat CORIO C/Titelfoto C @ 0 \mod_1 424 680 789 375 _0.docx @ 792 9 @ @ 1 === Ende d er L iste für Textm arke Inhalt1 === Einhänge-, Badthermostate Bedienungsanleitung Wichtiger Hinweis: Original-Bedienungsanleitung, für künftige Verwendung aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Bestimmungsgemäße Verwendung ........... 5 2 Produktübersicht CORIO C .............. 6 ® 3 Beschreibung ..................6 4 Erklärung der Sicherheitshinweise ............ 7 Erklärung anderer Hinweise ..............7 5 Sicherheitsanweisungen ..............8 6 Verantwortung des Betreibers – Sicherheitshinweise ..... 9 Anforderungen an das Bedienpersonal ........... - Seite 3 18 Entsorgung ..................29 18.1 Verpackung ................... 29 18.2 Gerät ..................... 29 19 EG-Konformität ................. 30 Pos: 4 /T echnische Do kum entation/Flash CORIO/Einhäng ethermostat CORIO C/Neue Seite @ 0 \mod_1 417 593 782 389_ 0.docx @ 7 628 @ @ 1...
- Seite 4 Verwendung aufbewahren, • für das Bedienpersonal jederzeit zugänglich ablegen. Pos: 6 /T echnische Do kum entation/Flash CORIO/Einhäng ethermostat CORIO C/B estimmungsgemäß e V erw endung C @ 0\mod_ 140 610 668 314 8_6.doc x @ 63 10 @ 1 @ 1...
-
Seite 5: Bestimmungsgemäße Verwendung
Temperiergutes mit dem Temperiermedium (Temperierflüssigkeit). • Das Gerät ist nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet. Pos: 7 /T echnische Do kum entation/Flash CORIO/Einhäng ethermostat CORIO C/C-Produktübersicht @ 0 \mod_14 250 374 622 65_ 6.docx @ 7 989 @ 1 @ 1... -

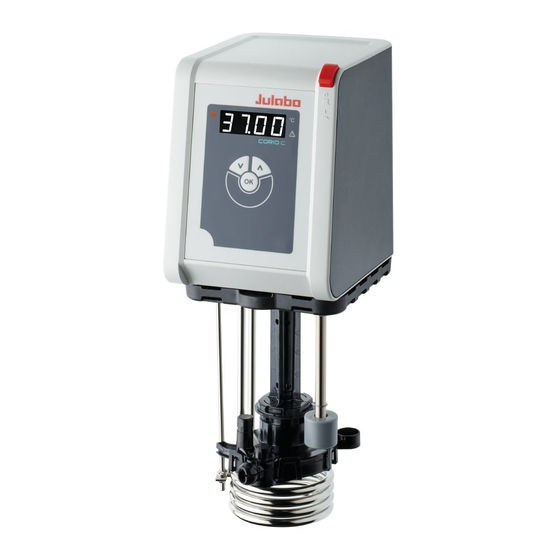

Seite 6: Produktübersicht Corio ® C
Badgefäße bis 30 l. mit hochwertigen Badgefäßen aus transparentem Kunststoff oder Edelstahl. Pos: 8 /T echnische Do kum entation/Flash CORIO/Einhäng ethermostat CORIO C/B eschreibung Thermostat C @ 0 \mod_13 963 355 173 76_ 6.docx @ 4 410 @ 1 @ 1 Beschreibung •... -
Seite 7: Erklärung Der Sicherheitshinweise
Beachtung des Warnhinweises hätten vermieden werden können. Informativer Hinweis Gibt weiterführende Informationen. Pos: 11 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Sicherh eitsanweisungen_C @ 0\mod_14 061 013 758 15_6 .docx @ 62 99 @ 1 @ 1... -
Seite 8: Sicherheitsanweisungen
Sicherheitsaufkleber nicht entfernen! Pos: 12 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Veran twortung d es Betreibers Therm. Kl. 1, nicht b rennb ar @ 0 \mod_1 406 538 102 828_ 6.docx @ 6 379 @ 122 2 @ 1... -
Seite 9: Verantwortung Des Betreibers - Sicherheitshinweise
Verantwortung des Betreibers – Sicherheitshinweise Verantwortung des Betreibers – Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Gerätes entstehen können und nennt die wichtigsten Sicherheitsmaßnahmen, um diese... -
Seite 10: Zum Betrieb Des Geräts
einer solchen Umgebung Sendeeinrichtungen wie z. B. Mobiltelefone nicht in unmittelbarer Nachbarschaft verwendet werden sollten. • Durch magnetische Abstrahlung können andere Geräte mit magnetfeldempfindlichen Bauteilen beeinflusst werden. Wir empfehlen einen Mindestabstand von 1 m einzuhalten. • Die Umgebungstemperatur darf 40 °C nicht übersteigen und 5 °C nicht unterschreiten. -
Seite 11: Bedien- Und Funktionselemente
Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Pos: 13 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Bed ien- und Funktionselem ente C @ 0\mod_13 963 356 168 22_ 6.docx @ 4 417 @ 1 @ 1 Bedien- und Funktionselemente Vorderseite Rückseite... -
Seite 12: Vorbereitungen Zum Betrieb Des Geräts
- Netzanschlusskabel Weitere länderspezifische Netzanschlusskabel, siehe www.julabo.com. Pos: 14 /T echnische Dokum entation/Flash CORIO/Aufstellen, Einh ängeth ermostat @ 0\mod_ 139 523 706 081 1_6.doc x @ 41 95 @ 1 2 @ 1 Vorbereitungen zum Betrieb des Geräts Aufstellen Gefahr durch Stromschlag! Den Einhängethermostat sorgfältig am Badgefäß... -
Seite 13: Aufstellen Des Thermostaten
Der Thermostat muss senkrecht montiert und gegen Verdrehen gesichert sein. Mutter der Stange ebenfalls gegen Lösen sichern. Pos: 16 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Montageaufsatz Corio C @ 0 \mod_ 1424 266 184 377 _6.docx @ 788 0 @ @ 1 Montageaufsatz, Bestell-Nr. 9970178 Montage an den Thermostaten •... -
Seite 14: Technische Angaben Transparente Badgefäße
Technische Angaben transparente Badgefäße BT19 BT27 Bestell-Nr. 9901305 9901309 9901319 9901327 Temperaturbereich °C +20 ... +100 Gewicht, ca. 23 x 38 x 38 32 x 38 x38 38 x 58 x 38 38 x 58 x 43 Abmessungen (BxTxH*) 15 x 15 x 15 23 x 15 x 15 30 x 35 x 15 30 x 35 x 20... - Seite 15 9970257 Aufklappbare Edelstahl-Giebelhaube Pos: 19 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Kühlschlang e Corio C @ 0\mod_14 225 174 615 37_6 .docx @ 78 39 @ @ 1 Anbau-Kühlschlange, Bestell-Nr. 9970101 Für Arbeiten nahe der Umgebungstemperatur (20 °C) ist eine Kühlschlange erforderlich.
-
Seite 16: Temperierflüssigkeit
Temperierflüssigkeit Dieser Thermostat ist nur für Wasser als Temperierflüssigkeit zugelassen. Empfohlenes Wassergemisch. 70 % enthärtetes/entkalktes Wasser und 30 % Leitungswasser. Beschädigung von mediumsberührenden Teilen im Bad und dadurch Ausfall des Gerätes sind möglich. Die Wasserqualität ist von den örtlichen Gegebenheiten abhängig. •... - Seite 17 Befüllen Eigenschaften von indirekt temperierten Flüssigkeiten und Substanzen. Zum bestimmungsgemäßen Gebrauch der Geräte gehört es, z. B. Flüssigkeiten indirekt zu temperieren. Wir wissen nicht, welche Stoffe das sind. Viele Stoffe sind: • entzündlich, brennbar oder explosiv • gesundheitsschädlich • umweltgefährdend also: gefährlich.
-
Seite 18: Inbetriebnahme
Netzanschlusskabel, mit der Spannungsversorgung. Pos: 24 /T echnische Dokum entation/Flash CORIO/Warnung heiß e Oberfläche @ 0\mod_ 138 968 608 832 0_6.docx @ 366 6 @ @ 1 Verbrennungsgefahr Was ist beim Betrieb des JULABO Temperiergerätes zu beachten? • Geräteteile können hohe Oberflächentemperaturen annehmen. -
Seite 19: Autostart Einschalten / Ausschalten
Inbetriebnahme Start: • Die Taste OK ca. 4 sec drücken. 28. 3 Die aktuelle Badtemperatur wird an der LED Temperaturanzeige angezeigt. Stopp: • Die Taste OK ca. 4 sec drücken. • Das Gerät am Netzschalter des Thermostaten ausschalten. Pos: 26 /T echnische Dokum entation/Flash CORIO/Autostart ein / aus @ 0\mod_13 952 386 395 40_6 .docx @ 42 15 @ 2 @ 1 10.2 Autostart einschalten / ausschalten Die AUTOSTART Funktion ermöglicht den Start des Geräts direkt mit dem Netzschalter was dann den Einsatz einer Zeitschaltuhr ermöglicht. -
Seite 20: Temperatur-Sollwerteinstellung
10.3 Temperatur-Sollwerteinstellung Werkseinstellung: 10 °C Die Temperatureinstellung kann im Start- oder Stopp-Zustand erfolgen. Der eingestellte Wert wird netzausfallsicher gespeichert. Editier-Taste oder kurz betätigen um von der Istwert- zur Sollwert-Anzeige umzuschalten. Der Dezimalpunkt blinkt. Wert ändern: Taste betätigen um einen höheren Wert einzustellen. Beispiel: Taste betätigen um einen niedrigeren Wert einzustellen. - Seite 21 Liegt der Wert außerhalb eines Fensters von ±5 °C wird er bei der Eingabe ignoriert! Fehlermeldung: Err = Error - Err Pos: 29 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Alarmm eldungen_C @ 0 \mod_ 141 805 209 103 3_6.docx @ 764 2 @ 1 @ 1...
-
Seite 22: Alarmmeldungen / Mögliche Störursachen
11 Alarmmeldungen / Mögliche Störursachen Bei den nachfolgend aufgeführten alarmbedingten Störungen werden Heizer und Umwälzpumpe des Geräts bleibend abgeschaltet. Die Alarm-Anzeige leuchtet auf und gleichzeitig ertönt ein anhaltender Signalton. An der LED Temperaturanzeige wird der Grund für den Alarm codiert eingeblendet. Der Signalton kann mit der OK-Taste stumm geschaltet werden. -
Seite 23: Entleeren Des Badgefäßes
Zum Reduzieren des Gewichts kann das Bad mit einer Schlauchpumpe (Umfüllpumpe) teilentleert werden. Pos: 31 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/T echnische Daten -Thermostat C @ 0 \mod_ 139 523 6034 905 _6.docx @ 418 9 @ 12 @ 1... -
Seite 24: Technische Daten
13 Technische Daten 13.1 Thermostat Thermostat CORIO 20 ... 100 Arbeitstemperaturbereich °C Temperaturkonstanz °C ±0,03 Temperatureinstellung digital Temperaturanzeige Auflösung °C ATC - Absolute Temperature Calibration 1-point Temperaturregelung PID1 Heizleistung (bei 230 V) Heizleistung (bei 115 V) Heizleistung (bei 100 V) Umwälzpumpe: Umwälzleistung bei 0 bar l/min... -
Seite 25: Material Der Mediumsberührenden Teile
Material der mediumsberührenden Teile Sicherheitsvorkehrungen nach IEC 61010-2-010: 103,5 ±2 °C Überhitzungsschutz, Festwert Klasseneinteilung nach DIN 12876-1 Klasse I Alarmmeldung optisch + akustisch (permanent) Umgebungsbedingungen nach IEC 61010-1: Nur für Innenräume. Höhenlage bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ... +40 °C Luftfeuchtigkeit: maximale relative Feuchte 80 % für Temperaturen bis 31°C, linear abnehmend bis 50 % rel. -
Seite 26: Zubehör
• Variable Stellböden Pos: 34 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Wartung, R eparatur, Transport - Th ermostat @ 0\mod_ 139 635 474 091 7_6.docx @ 443 9 @ 12 2 @ 1 16 Wartung, Reparatur, Transport Verletzungsgefahr bei Wartung, Reparatur und Transport. -
Seite 27: Reparaturdienst
• Für Schadensfälle durch unsachgemäße Verpackung ist JULABO nicht haftbar. • JULABO behält sich das Recht vor, im Sinne einer Produktver- besserung notwendig gewordene Veränderungen technischer Art, die zu einer einwandfreien Funktion beitragen, während des Reparaturvorgangs durchzuführen. Pos: 35 /T echnische Dokum entation/Flash CORIO/CORIO_CD_ GESAM T/Gewährleistung EU @ 0\mod_14 092 184 500 62_6 .docx @ 67 40 @ 1 @ 1... -
Seite 28: Gewährleistung
Mangels Werkstoff- oder Herstellungsfehler vorliegen. Weitergehende Schadenersatzansprüche sind ausgeschlossen! Pos: 36 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/Entsorg en, ohne K ältemittel @ 0 \mod_ 140 661 511 566 8_6.docx @ 640 9 @ 12 2 @ 1... -
Seite 29: Entsorgung
Einrichtungen für die Sammlung kommunaler Abfälle ist nicht zulässig! Wenden Sie sich an ein autorisiertes Entsorgungsunternehmen in ihrem Land. Pos: 37 /T echnische Dokum entation/Flash CORIO/Einh ängeth ermostat CORIO C/EG-Konform ität CORIO C @ 1 \mod_1 426 154 168 501_ 6.docx @ 8 039 @ 1 @ 1... -
Seite 30: Eg-Konformität
19 EG-Konformität Pos: 39 /T echnische Dokum entation/Flash CORIO/CORIO_CD_ GESAM T/Adresse @ 0 \mod_1 418 131 097 154_ 6.docx @ 7 679 @ @ 1... - Seite 32 JULABO GmbH Eisenbahnstraße 45 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 Fax +49 (0) 07823 / 2491 info.de@julabo.com www.julabo.com Technische Änderungen vorbehalten 18.09.2015 === Ende d er L iste für TextmInh...
