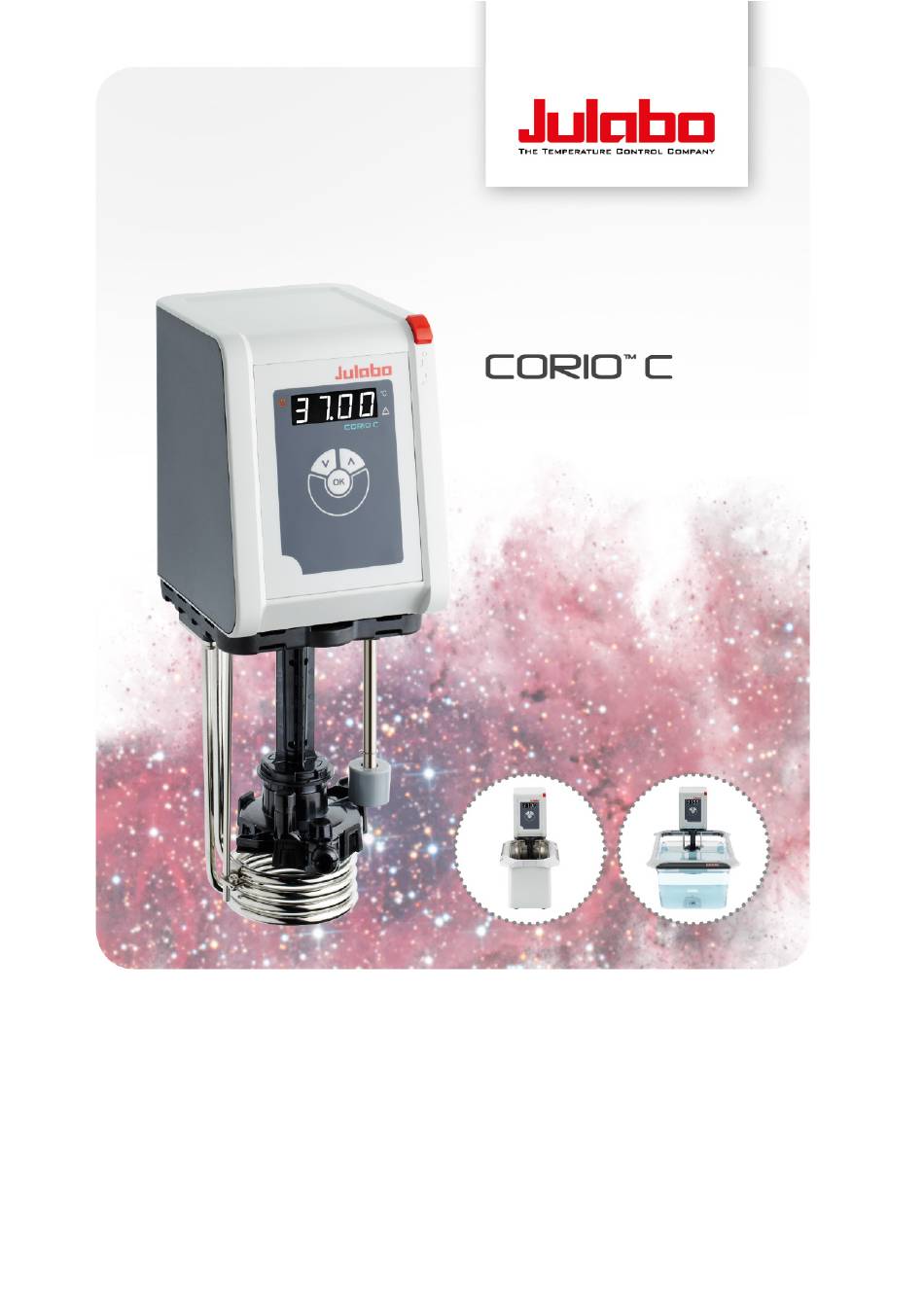

- Seite 1 Einhänge-, Bad-, Kältethermostat Originalbetriebsanleitung 1.950.0400.de.V05 12/2022...
- Seite 2 Impressum JULABO GmbH Gerhard-Juchheim-Strasse 1 77960 Seelbach/Germany Tel.: +49 7823 51-0 Fax: +49 7823 2491 Info.de@julabo.com www.julabo.com Der Inhalt dieser Betriebsanleitung ist urheberrechtlich geschützt. Informationen, einschließlich der Texte, Bilder und andere Inhalte dürfen nicht ohne vorherige ausdrückliche schriftliche Genehmigung vervielfältigt, vertrieben, übertragen, gespeichert, weitergegeben oder in sonstiger Form genutzt werden.
-
Seite 3: Inhaltsverzeichnis
Vorwort ....................5 Über dieses Handbuch ..............6 Original JULABO Ersatzteile ............6 Zubehör ................... 6 Warnhinweise .................. 7 Verwendete Symbole ..............8 Bestimmungsgemäße Verwendung ..........8 Sicherheit .................... 9 Sicherheitshinweise ................. 9 Sicherheitskennzeichen ..............11 Schutzeinrichtungen ..............11 Produktbeschreibung ..............12 Produktübersicht ................ - Seite 4 Instandhalten ..................23 Sicherheitskennzeichen prüfen ............. 23 Unterniveauschutz auf Funktion prüfen ......... 23 Abnehmbares Netzkabel ersetzen ..........24 Gerät entleeren ................24 Gerät reinigen ................25 Gerät außer Betrieb nehmen und lagern ........25 Technischer Service ..............26 Gewährleistung ................26 Entsorgen ..................
-
Seite 5: Vorwort
Vorwort Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Geräte vertraut machen. Lesen Sie die Betriebsanleitung sorgfältig. Bewahren Sie die Betriebsanleitung jederzeit... -
Seite 6: Über Dieses Handbuch
Der zuverlässige Dauerbetrieb und die Sicherheit hängen auch von der Qualität der verwendeten Ersatzteile ab. Nur original JULABO Ersatzteile garantieren höchstmögliche Qualität und Sicherheit. Original JULABO Ersatzteile erhalten Sie direkt bei JULABO oder bei Ihrem Fachhändler. Beachten Sie, dass bei der Verwendung von nicht originalen JULABO Ersatzteilen eine Garantieleistung durch JULABO nicht möglich ist. -
Seite 7: Warnhinweise
Über dieses Handbuch Warnhinweise Das Handbuch enthält Warnhinweise, welche die Sicherheit beim Umgang mit dem Gerät erhöhen sollen. Warnhinweise sind immer zu befolgen. Ein in Signalfarbe dargestelltes Warnzeichen ist dem Signalwort vorangestellt. Das farbig hinterlegte Signalwort stuft die Schwere der Gefahr ein. GEFAHR Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge... -
Seite 8: Verwendete Symbole
Der Abschnitt definiert den Einsatzzweck des Geräts, damit der Bediener das Gerät sicher bedienen und Fehlanwendungen vermeiden kann. JULABO Einhänge- und Badthermostate sind für die Temperierung von Wasser vorgesehen. Es können Proben in geeigneten Gefäßen temperiert werden. Die Geräte sind nicht geeignet zur direkten Temperierung von Nahrungs- und Genussmitteln sowie von pharmazeutischen und medizintechnischen Produkten. -
Seite 9: Sicherheit
Stromschlag durch elektrische Anlage! Das Berühren von beschädigten spannungsführenden Teilen kann zu schweren Stromschlägen führen und Personen verletzen oder töten. • Beschädigte Isolationen und Bauteile der elektrischen Anlage umgehend von JULABO Servicetechnikern oder qualifizierter Fachwerkstatt reparieren lassen • Beschädigte Netzkabel umgehend austauschen •... - Seite 10 Betriebssicherheit. Dadurch können Personen schwer verletzt oder getötet werden. • Ausschließlich die Arbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Vor allen Arbeiten Gerät ausschalten und vom Netz trennen. • Alle übrigen Instandhaltungs- und Reparaturarbeiten nur von JULABO Servicetechnikern oder von qualifizierter Fachwerkstatt durchführen lassen.
-
Seite 11: Sicherheitskennzeichen
Sicherheit Sicherheitskennzeichen Dem Gerät liegen Sicherheitskennzeichen bei, die vor der Inbetriebnahme am Gerät anzubringen sind. Sicherheits- Beschreibung kennzeichen Warnung vor einer Gefahrenstelle. Betriebsanleitung beachten Warnung vor heißer Oberfläche Warnung vor kalter Oberfläche Vor dem Einschalten Betriebsanleitung lesen Schutzeinrichtungen Technische Schutzeinrichtungen sorgen für einen sicheren Betrieb. Wenn eine Schutzeinrichtung auslöst, dann wird der Bediener durch eine Meldung am Display und ein akustisches Signal gewarnt. -
Seite 12: Produktbeschreibung
Die Thermostate sind mit verschiedenen Bädern bis zu einem Volumen von 30 l kombinierbar. Je nach Geräte-Kombination und verwendetem Zubehör arbeiten die Thermostate in einem Temperaturbereich von +20 °C bis +100 °C. Einhängethermostat Badthermostat CORIO C Thermostat für Badgefäße Thermostat mit transparentem bis 30 l. Badgefäß. Beispiel: CORIO C-BT9. -
Seite 13: Bedien- Und Funktionselemente
Produktbeschreibung Bedien- und Funktionselemente Der Abschnitt beschreibt die Bedien- und Funktionselemente und zeigt ihre Position am Gerät. Abb. 1: Bedien- und Funktionselemente Netzschalter Kontroll-LED Heizung LED-Display Kontroll-LED Alarm Folientastatur mit Anzeige Service-Taste (verdeckt) Netzsicherung, rücksetzbar Netzsicherung, rücksetzbar Netzanschluss... -
Seite 14: Tastenbeschreibung
Produktbeschreibung 5.2.1 Tastenbeschreibung Die Bedienung des Geräts erfolgt über das Tastenfeld. Alle Menüfunktionen und Eingaben werden hier gesteuert. Taste Funktion Mit der Taste [OK] wird eine Temperierung gestartet oder eine laufende Temperierung gestoppt. Mit der Taste [OK] wird eine ausgewählte Funktion aktiviert oder ein eingestellter Wert bestätigt. -
Seite 15: Technische Daten
Produktbeschreibung Technische Daten Leistungsangaben gemessen nach DIN12876. Leistungsangaben gelten bei einer Umgebungstemperatur von 20 °C. Gruppeneinteilung des Geräts nach CISPR 11: • Das Gerät ist ein ISM-Gerät der Gruppe 1, das Hochfrequenz für interne Zwecke nutzt • Klasse A: Gebrauch in einer industriellen elektromagnetischen Umgebung Das Gerät ist nach IEC 61010-1 für einen sicheren Betrieb unter folgenden Umgebungsbedingungen ausgelegt: •... - Seite 16 Produktbeschreibung CORIO C Temperierung Arbeitstemperaturbereich °C +20 … +100 Temperaturkonstanz °C ±0.03 Temperaturauflösung °C 0.01 Temperaturregelung PID1 Temperatureinstellung digital ATC Fühlerjustierung 1-Punkt-Justierung Pumpe Volumenstrom bei 0 bar l/min Förderdruck bei 0 l Viskosität max. Abmessungen Maße (B x T x H) 13.2 x 16.0 x 36.2...
-
Seite 17: Material Der Medium Berührenden Teile
Es ist ausschließlich Wasser mit einer elektrischen Leitfähigkeit von 0.1 bis 50 µS/cm als Temperierflüssigkeit zulässig. HINWEIS Keine Haftung bei Verwendung nicht geeigneter Temperierflüssigkeiten! Ungeeignete, von JULABO nicht zugelassene Temperierflüssigkeiten können das Gerät beschädigen. • Von JULABO empfohlene Temperierflüssigkeiten verwenden •... -
Seite 18: Transportieren Und Aufstellen
Transportieren und Aufstellen Wasser als Temperierflüssigkeit • Für Arbeitstemperaturen von +5 °C bis +90 °C kann Wasser verwendet werden • Empfehlung: nur Reinstwasser oder destilliertes Wasser verwenden • Bei Verwendung von Reinstwasser oder destilliertem Wasser muss 0,1 g je Liter zugesetzt werden Transportieren und Aufstellen Gerät transportieren Der Abschnitt beschreibt, wie das Gerät sicher transportiert wird. -
Seite 19: Inbetriebnehmen
Inbetriebnehmen Inbetriebnehmen Gerät an Spannungsversorgung anschließen Der Abschnitt beschreibt, wie der Thermostat als Brückenthermostat beziehungsweise als Umwälzthermostat angeschlossen wird. Der Thermostat ist als Brücken- oder Umwälzthermostat montiert. Das Netzkabel liegt bereit. 1. Stecken Sie das Netzkabel an der Rückseite des Thermostats in die Netzanschlussbuchse [1]. -
Seite 20: Bedienen
Bedienen 3. Passen Sie den Füllstand bei Bedarf durch Nachfüllen oder Ablassen an. Bei Arbeitstemperatur und eingesetztem Temperiergut sollte das Niveau der Temperierflüssigkeit im Badgefäß über der Heizschlange des Thermostats liegen. Das Gerät ist mit Temperierflüssigkeit befüllt. Bedienen Gerät einschalten Der Abschnitt beschreibt, wie Sie das Gerät einschalten. -
Seite 21: Temperierung Starten
Temperierung. Mit der Taste [OK] kann die Temperierung angehalten werden. Bei Wärmethermostaten beachten: Bei Temperieraufgaben nahe oder unterhalb der Umgebungstemperatur: Kühlschlange oder JULABO Eintauchkühler verwenden. Autostartfunktion aktivieren Die Autostartfunktion ermöglicht den Start einer Temperierung direkt mit dem Netzschalter oder über eine dazwischengeschaltete Zeitschaltuhr. -
Seite 22: Timer Einstellen
Bedienen Timer einstellen Mit dem Timer kann die Dauer einer Temperierung von 0 bis 999 Minuten programmiert werden. Die Sollwerttemperatur wird über den programmierten Zeitraum gehalten. Nach Ablauf der eingestellten Dauer wechselt das Gerät in den Standby-Modus. Das Gerät ist eingeschaltet. 1. -
Seite 23: Instandhalten
1. Prüfen Sie die Sicherheitskennzeichen am Gerät auf Lesbarkeit und Vollständigkeit. 2. Erneuern Sie defekte oder fehlende Sicherheitskennzeichen. Sicherheitskennzeichen können bei JULABO nachbestellt werden. Die Sicherheitskennzeichen am Gerät sind geprüft. Unterniveauschutz auf Funktion prüfen Der Abschnitt beschreibt, wie Sie die Unterniveau-Schutzeinrichtung auf ihre Funktion prüfen. -
Seite 24: Abnehmbares Netzkabel Ersetzen
Geräteleistung entsprechend dimensioniert ist. Zu schwach dimensionierte Netzkabel dürfen nicht verwendet werden. Angaben zu Netzspannung und Stromwert siehe Typenschild. Wir empfehlen nur original JULABO Ersatzteile zu verwenden. Gerät entleeren Wenn das Gerät zum Technischen Service eingeschickt oder fachgerecht entsorgt werden soll, dann muss es vollständig entleert sein. -
Seite 25: Gerät Reinigen
Instandhalten Gerät reinigen Von Zeit zu Zeit sollten der Thermostat und das Badgefäß bzw. eine angeschlossene Kältemaschine gereinigt werden. Darüber hinaus muss das Gerät sachgerecht dekontaminiert werden, wenn gefährdende Stoffe auf dem oder in das Gerät verschüttet worden sind. Fuselfreies Tuch ... -
Seite 26: Technischer Service
Eine kurze Fehlerbeschreibung beilegen. • Das Gerät für den Versand sicher verpacken. Gewährleistung Für die einwandfreie Funktion dieses Geräts übernimmt JULABO die Gewährleistung, sofern es sachgemäß und wie in der Betriebsanleitung vorgegeben angeschlossen und eingesetzt wird. Die Gewährleistung beträgt ein Jahr ab Rechnungsdatum. -
Seite 27: Entsorgen
Entsorgen 10 Entsorgen 10.1 Gerät entsorgen Bei der Entsorgung des Geräts sind die jeweils geltenden landesspezifischen Richtlinien zu beachten. Die Thermostat-Kombination ist ausgeschaltet und vom Netz getrennt. 1. Entleeren Sie das Badgefäß oder die Kältemaschine vollständig. 2. Trennen Sie alle Netzkabel und ggf. Datenkabel von Thermostat und von weiteren angeschlossenen Geräten. -
Seite 28: Eg-Konformität
EG-Konformität 11 EG-Konformität... -
Seite 29: Anhang
Anhang 12 Anhang 12.1 Alarm- und Warnmeldungen Wenn das Gerät in ein Netzwerk eingebunden ist und ferngesteuert wird, dann werden bei einer Statusabfrage per Schnittstellenbefehl anstehende Alarme oder Warnungen als Text ausgegeben. Alarm- und Warnmeldungen werden in der Tabelle beschrieben. Wenn ein angezeigter Fehlercode nicht in der Tabelle beschrieben ist oder der Fehler nach dem Ausschalten und wieder Einschalten immer noch ansteht, dann wenden Sie sich bitte an den Technischen Service. - Seite 30 Anhang Watchdog-Funktion hat • Gerät am Netzschalter ausschalten, angesprochen. 4 Sekunden warten und dann das Gerät wieder einschalten. Zu hoher Stromverbrauch über USB- • Eingesteckten USB-Stick auf Fehler Schnittstelle. prüfen und ggf. austauschen. Die USB A-Schnittstelle ist nicht geeignet für Verbraucher mit einem höheren Strombedarf als der maximal zuslässige.
