Menüfunktionen
8.6.
Begrenzungen
Programmgeber
Ein-/Ausgänge
>Begrenzungen
Schnittstelle
Begrenzungen
>IntMax 250.00°C
IntMin -50.00°C
Bandbegrenz 30K
HeizungMax 100%
KühlungMax 100%
8.7.
Serielle Schnittstelle
Ein-/Ausgänge
Begrenzungen
Schnittstelle
Temp.Fühler
Schnittstelle
>Art
Baudrate
Parity
Handshake softw
Schnittstelle
>Art
RS232
Baudrate
4800
Parity
kein
Handshake softw
Schnittstelle
>Art
RS485
Baudrate
4800
Parity
kein
Adresse
23
54
Die Begrenzungen IntMax und IntMin sind nur in der Betriebsart extern
regeln (Siehe 7.5. Regeln intern / extern) wirksam. Sie begrenzen die
Temperatur des internen Bades auf das gewählte Maximum/Minimum,
auch wenn der Regler für das externe System eine höhere/niedere
Temperatur benötigen würde. Unter Umständen kann dadurch der
externe Sollwert nicht erreicht werden.
Die Bandbegrenzung ist bei externer Regelung aktiv. Der eingestellte
Wert legt die maximale Temperaturdifferenz zwischen internem Bad und
externem Verbraucher fest. Mit dieser Einstellmöglichkeit können
Apparaturen und empfindliches Temperaturgut vor bleibender
Beschädigung geschützt werden.
Die Heiz- und die Kühlleistung des Gerätes sind einstellbar. 100 %
entsprechen den in den technischen Daten angegebenen Leistungen.

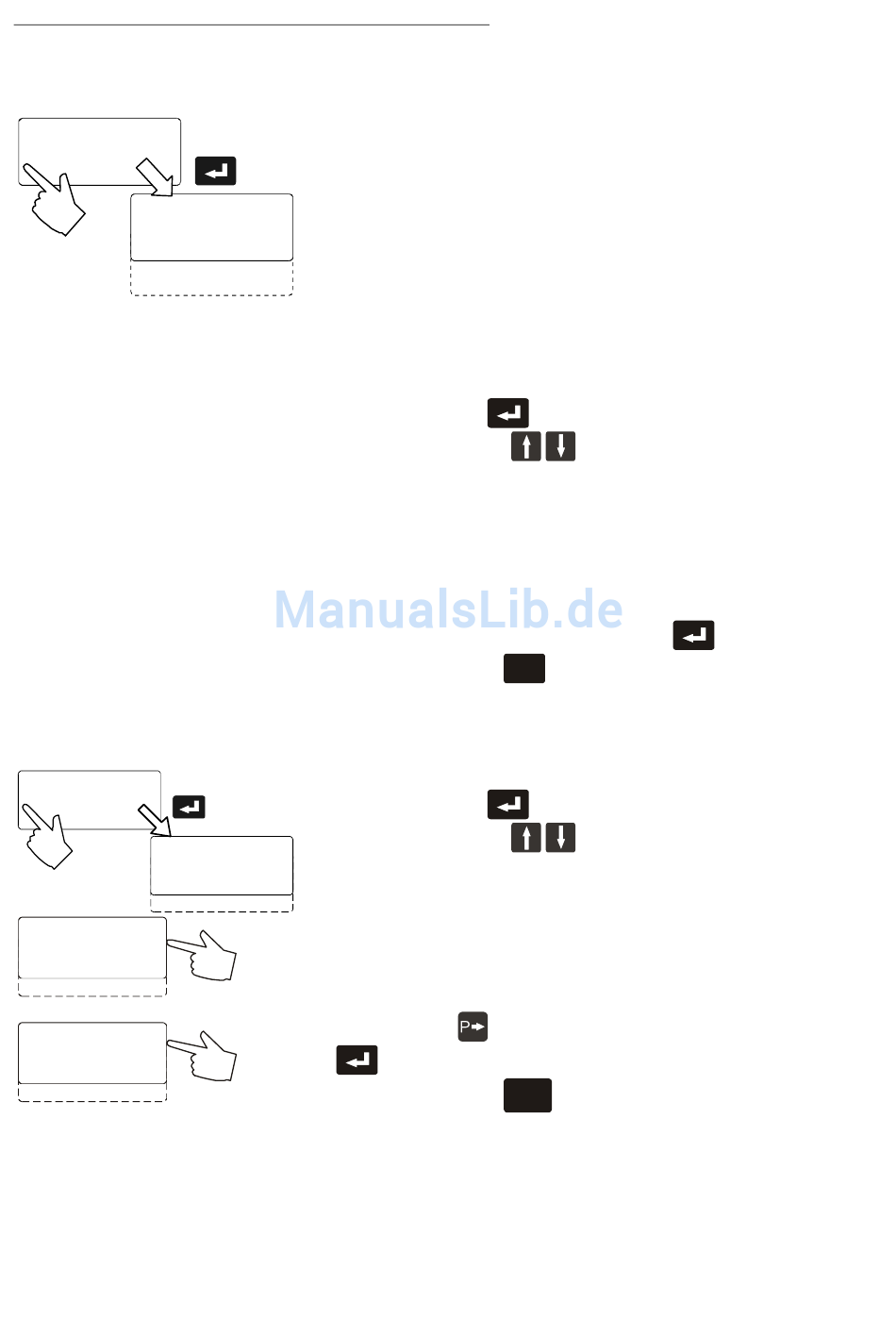

• Mit der Enter-Taste
• Mit den Cursor-Tasten
anwählen. Ein blinkendes Segment fordert zur Eingabe eines Wertes
auf.
IntMax
IntMin
Bandbegrenz
HeizungMax
KühlungMax
• Den neuen Wert jeweils mit der Enter-Taste
• Mit der Escape-Taste
Die meist einmalige Einstellung der Schnittstellenparameter erfolgt am
Gerät im Untermenu Schnittstelle.
• Mit der Enter-Taste
• Mit den Cursor-Tasten
RS232
anwählen. Eingabeaufforderung jeweils durch einen blinkenden
4800
Schriftzug.
kein
Art
Baudrate
Parity
Handshake
Adresse
• Mit der P-Taste
bestätigen.
• Mit der Escape-Taste
in das Untermenu „Begrenzungen" schalten.
den gewünschten Menupunkt
siehe Arbeitstemperaturbereich Seite 10
siehe Arbeitstemperaturbereich Seite 10
0 K bis 200 K
0 bis 100 % in 1 % Schritten
0 bis 100 % in 1 % Schritten
ESC
eine Ebene zurückschalten.
in das Untermenu „Schnittstelle" schalten.
den gewünschten Menupunkt
RS232 / RS485
4800/9600
kein/gerade/ungerade
Softwarehandshake / Hardwarehandshake
0 bis 127
den Parameter anwählen und mit der Enter-Taste
ESC
eine Ebene zurückschalten.
bestätigen.
