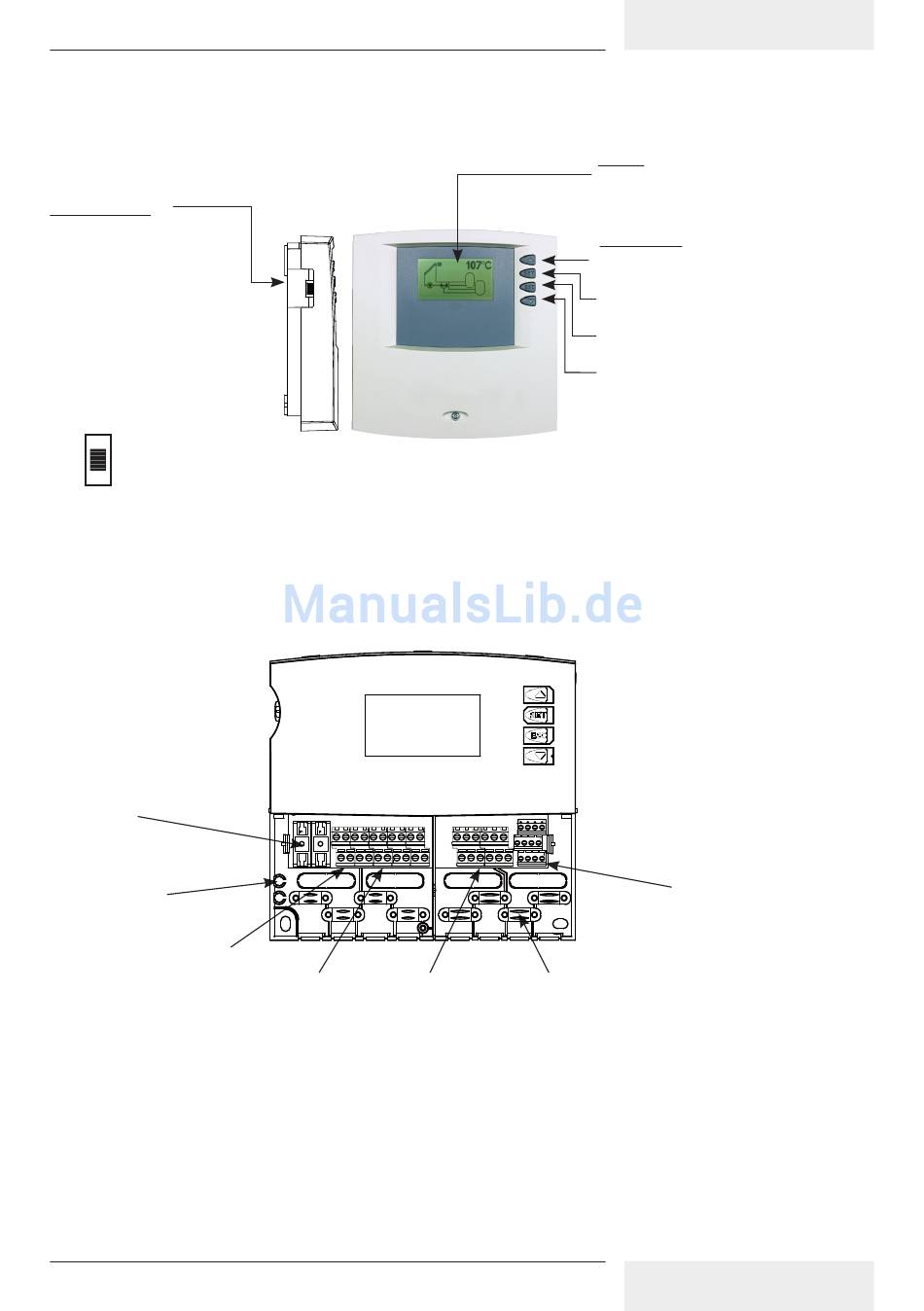

2 Gehäuse-Übersicht
Betriebsschalter
Folgende Betriebsarten
können geschaltet werden:
- Manuell
für Erstinbetriebnahme
und Funktionstest
- Automatik
für den Automatikbetrieb
- Off
zur Abschaltung der
Ausgänge
ƒ
Manuell
ƒ
Automatik
ƒ
Off
Sicherungen
(siehe Kapitel 14)
Ersatz-Sicherungen
(siehe Kapitel 14)
Netzanschluss
6
Ausgänge Eingänge
DE
Display
Display zur Bedienung und für
Systemeinstellungen des Reglers
Bedientasten
Pfeil-Taste nach oben
zum nach oben Blättern der Menüs
SET-Taste
Bestätigung oder Aktivierung eines Wertes
ESC-Taste
Abbruchtaste
Pfeil-Taste nach unten
zum nach unten Blättern der Menüs
Zugentlastungen
727.655 | 08.12
RS232 Schnittstelle,
Alarmausgang,
Direct Sensor-Anschluss
