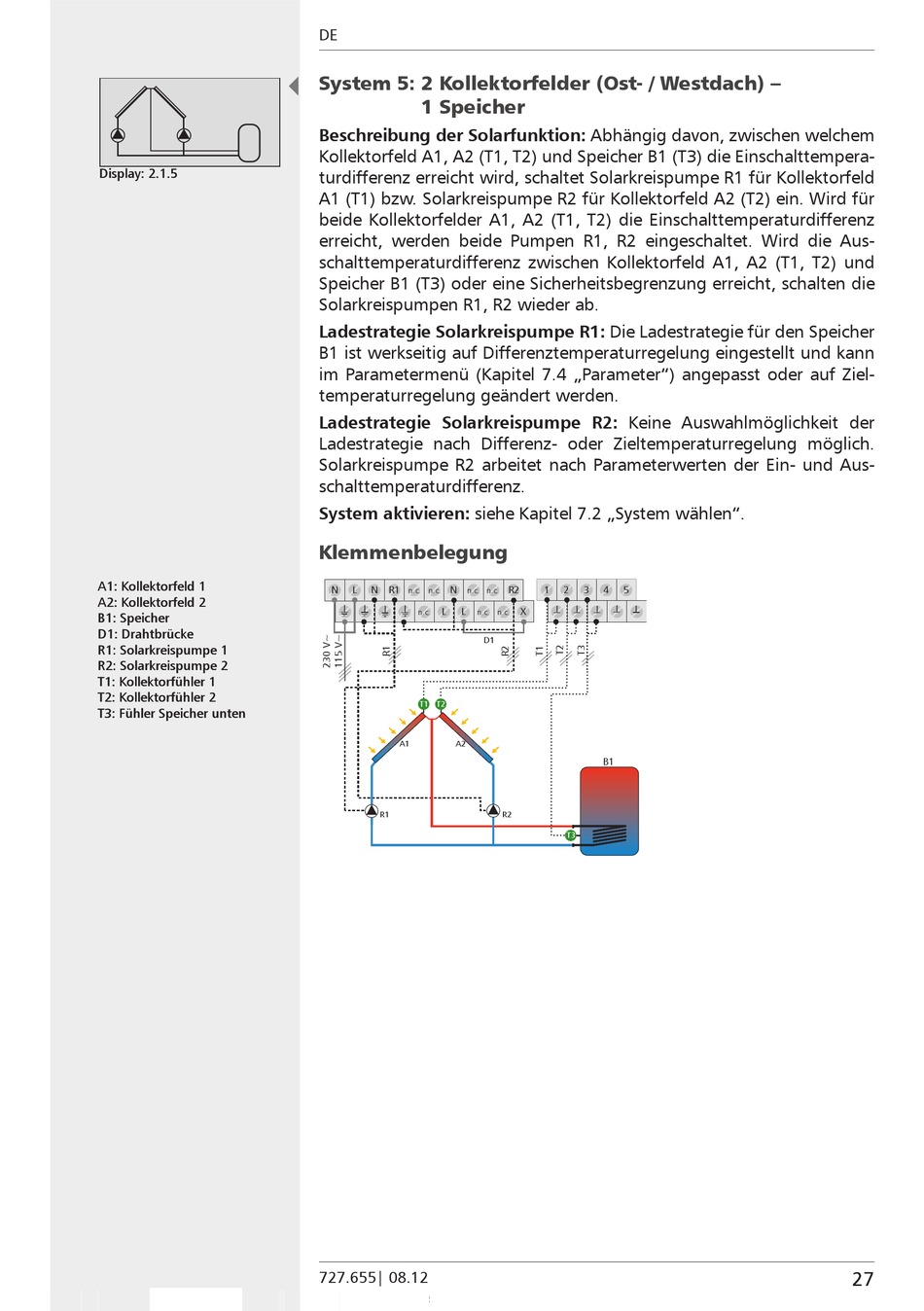

Dimplex SOLCU 2 Montage- Und Bedienungsanleitung Seite 27

Display: 2.1.5 Display: 2.1.5
A1: Kollektorfeld 1 A1: Kollektorfeld 1
A2: Kollektorfeld 2 A2: Kollektorfeld 2
B1: Speicher B1: Speicher
D1: Drahtbrücke D1: Drahtbrücke
R1: Solarkreispumpe 1 R1: Solarkreispumpe 1
R2: Solarkreispumpe 2 R2: Solarkreispumpe 2
T1: Kollektorfühler 1 T1: Kollektorfühler 1
T2: Kollektorfühler 2 T2: Kollektorfühler 2
T3: Fühler Speicher unten T3: Fühler Speicher unten
DE
  System 5: 2 Kollektorfelder (Ost- / Westdach) –
1 Speicher
Beschreibung der Solarfunktion: Abhängig davon, zwischen welchem
Kollektorfeld A1, A2 (T1, T2) und Speicher B1 (T3) die Einschalttempera-
turdifferenz erreicht wird, schaltet Solarkreispumpe R1 für Kollektorfeld
A1 (T1) bzw. Solarkreispumpe R2 für Kollektorfeld A2 (T2) ein. Wird für
beide Kollektorfelder A1, A2 (T1, T2) die Einschalttemperaturdifferenz
erreicht, werden beide Pumpen R1, R2 eingeschaltet. Wird die Aus-
schalttemperaturdifferenz zwischen Kollektorfeld A1, A2 (T1, T2) und
Speicher B1 (T3) oder eine Sicherheitsbegrenzung erreicht, schalten die
Solarkreispumpen R1, R2 wieder ab.
Ladestrategie Solarkreispumpe R1: Die Ladestrategie für den Speicher
B1 ist werkseitig auf Differenztemperaturregelung eingestellt und kann
im Parametermenü (Kapitel 7.4 „Parameter") angepasst oder auf Ziel-
temperaturregelung geändert werden.
Ladestrategie Solarkreispumpe R2: Keine Auswahlmöglichkeit der
Ladestrategie nach Differenz- oder Zieltemperaturregelung möglich.
Solarkreispumpe R2 arbeitet nach Parameterwerten der Ein- und Aus-
schalttemperaturdifferenz.
System aktivieren: siehe Kapitel 7.2 „System wählen".
