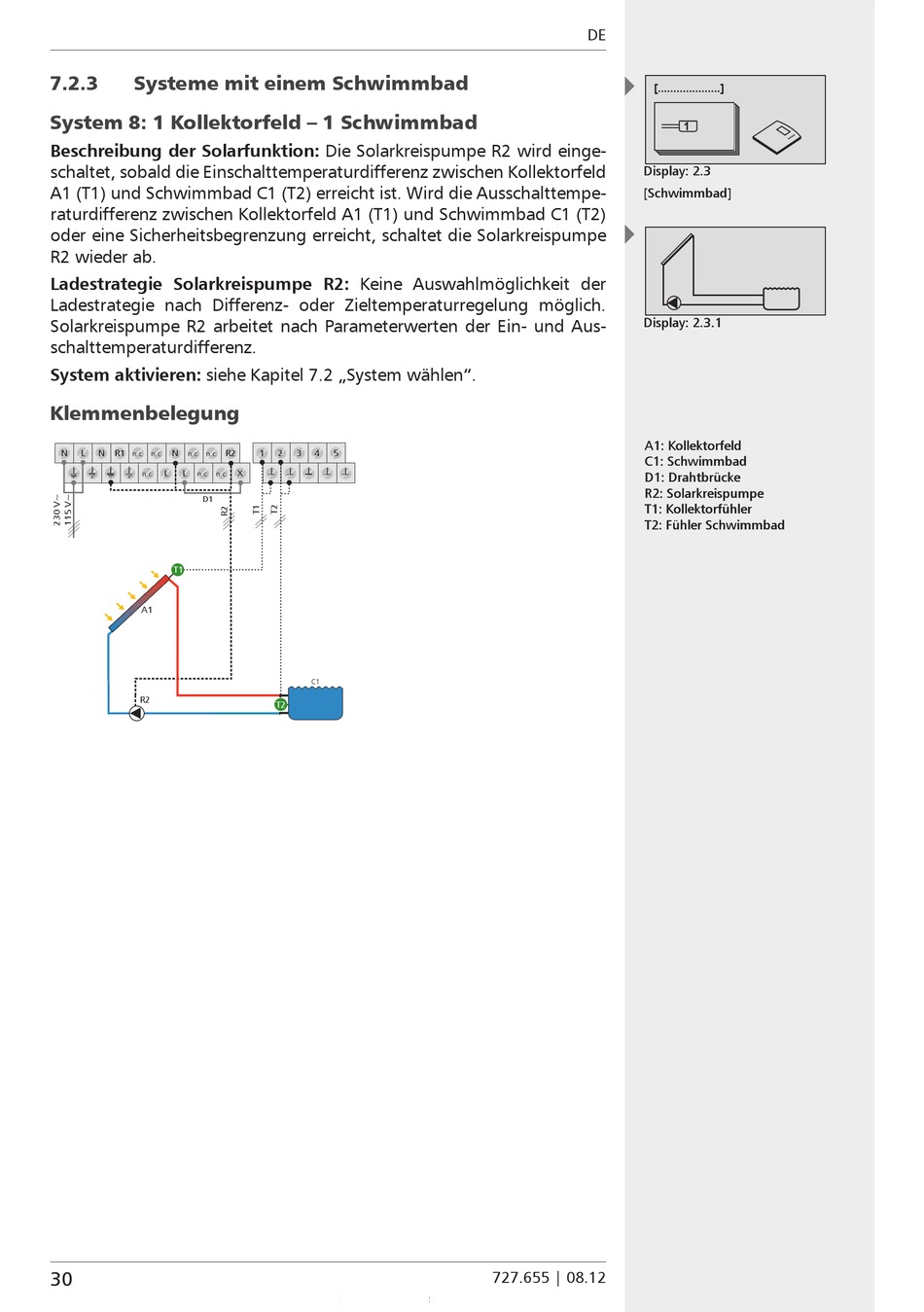

7.2.3

Systeme mit einem Schwimmbad

System 8: 1 Kollektorfeld – 1 Schwimmbad
Beschreibung der Solarfunktion: Die Solarkreispumpe R2 wird einge-
schaltet, sobald die Einschalttemperaturdifferenz zwischen Kollektorfeld
A1 (T1) und Schwimmbad C1 (T2) erreicht ist. Wird die Ausschalttempe-
raturdifferenz zwischen Kollektorfeld A1 (T1) und Schwimmbad C1 (T2)
oder eine Sicherheitsbegrenzung erreicht, schaltet die Solarkreispumpe
R2 wieder ab.
Ladestrategie Solarkreispumpe R2: Keine Auswahlmöglichkeit der
Ladestrategie nach Differenz- oder Zieltemperaturregelung möglich.
Solarkreispumpe R2 arbeitet nach Parameterwerten der Ein- und Aus-
schalttemperaturdifferenz.
System aktivieren: siehe Kapitel 7.2 „System wählen".
Klemmenbelegung
N L N R1 N
n.c. n.c. n.c. n.c.
L L
n.c. n.c. n.c.
D1
T1
R2
30
R2 1 2 3 4 5
X
C1
T2
DE
 
Display: 2.3 Display: 2.3
[Schwimmbad] [Schwimmbad]
 
Display: 2.3.1 Display: 2.3.1
A1: Kollektorfeld A1: Kollektorfeld
C1: Schwimmbad C1: Schwimmbad
D1: Drahtbrücke D1: Drahtbrücke
R2: Solarkreispumpe R2: Solarkreispumpe
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Schwimmbad T2: Fühler Schwimmbad
727.655 | 08.12
