System 4: 1 Kollektorfeld – 1 Speicher mit Zonenbela-
dung
Beschreibung der Solarfunktion: Die Solarkreispumpe R1 wird einge-
schaltet, sobald die Einschalttemperaturdifferenz zwischen Kollektorfeld
A1 (T1) und Speicher B1 (T2) erreicht ist. Wird die Ausschalttemperatur-
differenz zwischen Kollektorfeld A1 (T1) und Speicher B1 (T2) oder eine
Sicherheitsbegrenzung erreicht, schaltet die Solarkreispumpe R1 wieder
ab.
Beschreibung der Zonenbeladung: Das Zonenladeventil R2 wird einge-
schaltet (Beladung der oberen Speicherzone), sobald die Einschalttem-
peraturdifferenz zwischen Kollektorfeld A1 (T1) und oberer Ladezone
(T3) erreicht ist. Wird die Ausschalttemperaturdifferenz oder eine Sicher-
heitsbegrenzung erreicht bzw. die Solarkreispumpe R1 ausgeschaltet,
schaltet das Zonenladeventil R2 ab.
HINWEIS
Im spannungsfreien Zustand muss das Umschaltventil R2 auf die untere
Ladezone (T2) gestellt sein.
Ladestrategie Solarkreispumpe R1: Die Ladestrategie für den Speicher
B1 ist werkseitig auf Zieltemperaturregelung eingestellt und kann im
Parametermenü (Kapitel 7.4 „Parameter") angepasst bzw. geändert
werden.
System aktivieren: siehe Kapitel 7.2 „System wählen".

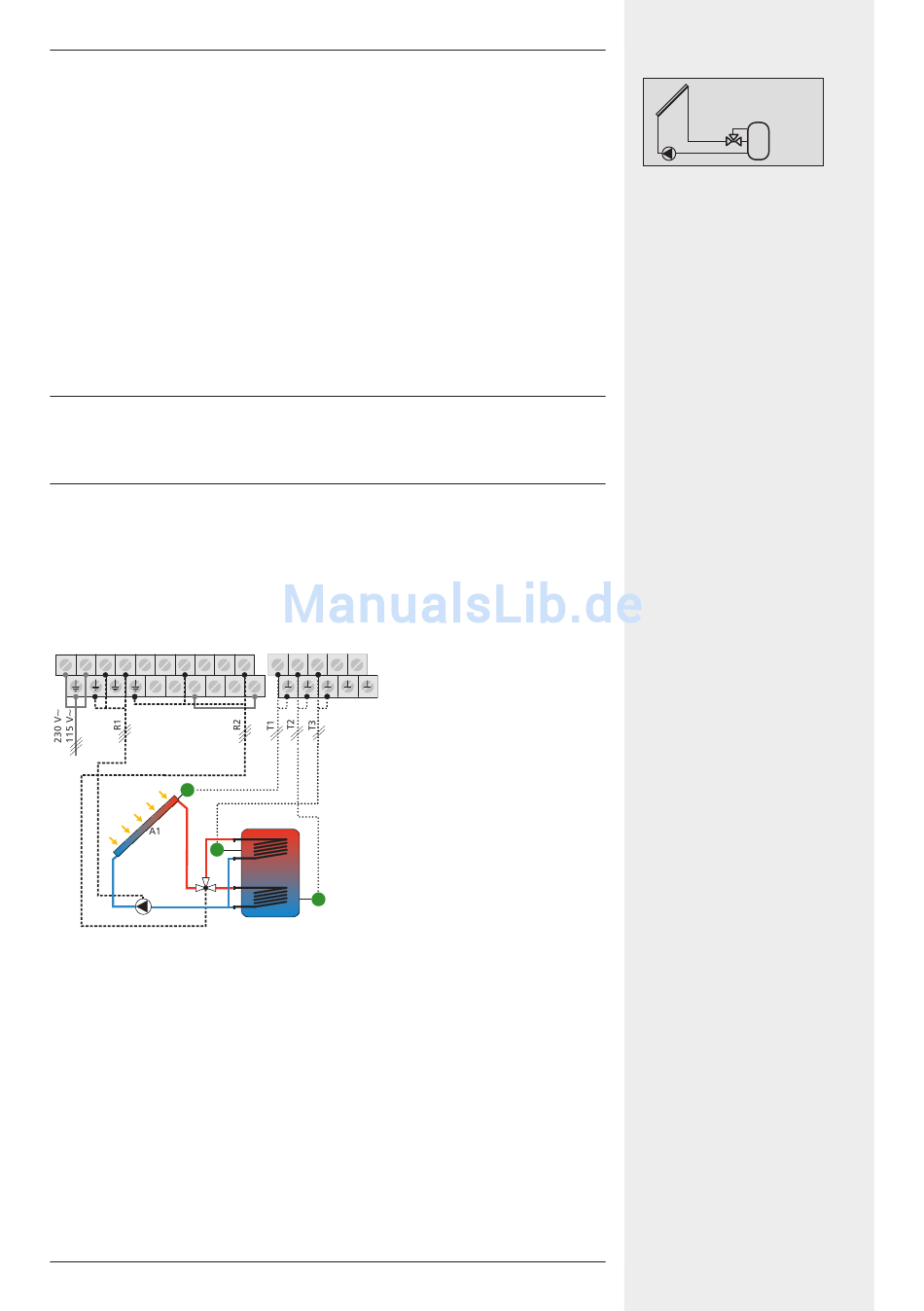

Klemmenbelegung
N L N R1 N
n.c. n.c. n.c. n.c.
L L
n.c. n.c.
D1
T1
T3
R2
R1
26
R2 1 2 3 4 5
X
n.c.
B1
T2
DE
 
Display: 2.1.4 Display: 2.1.4
A1: Kollektorfeld A1: Kollektorfeld
B1: Speicher B1: Speicher
D1: Drahtbrücke D1: Drahtbrücke
R1: Solarkreispumpe R1: Solarkreispumpe
R2: Umschaltventil R2: Umschaltventil
Zonenbeladung Zonenbeladung
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Speicher unten T2: Fühler Speicher unten
T3: Fühler Speicher T3: Fühler Speicher
Zonenbeladung Zonenbeladung
