Klemmenplan; Netzanschluss; Anschluss Der Eingänge - Dimplex Solcu 2 Montage- Und Bedienungsanleitung

4.5

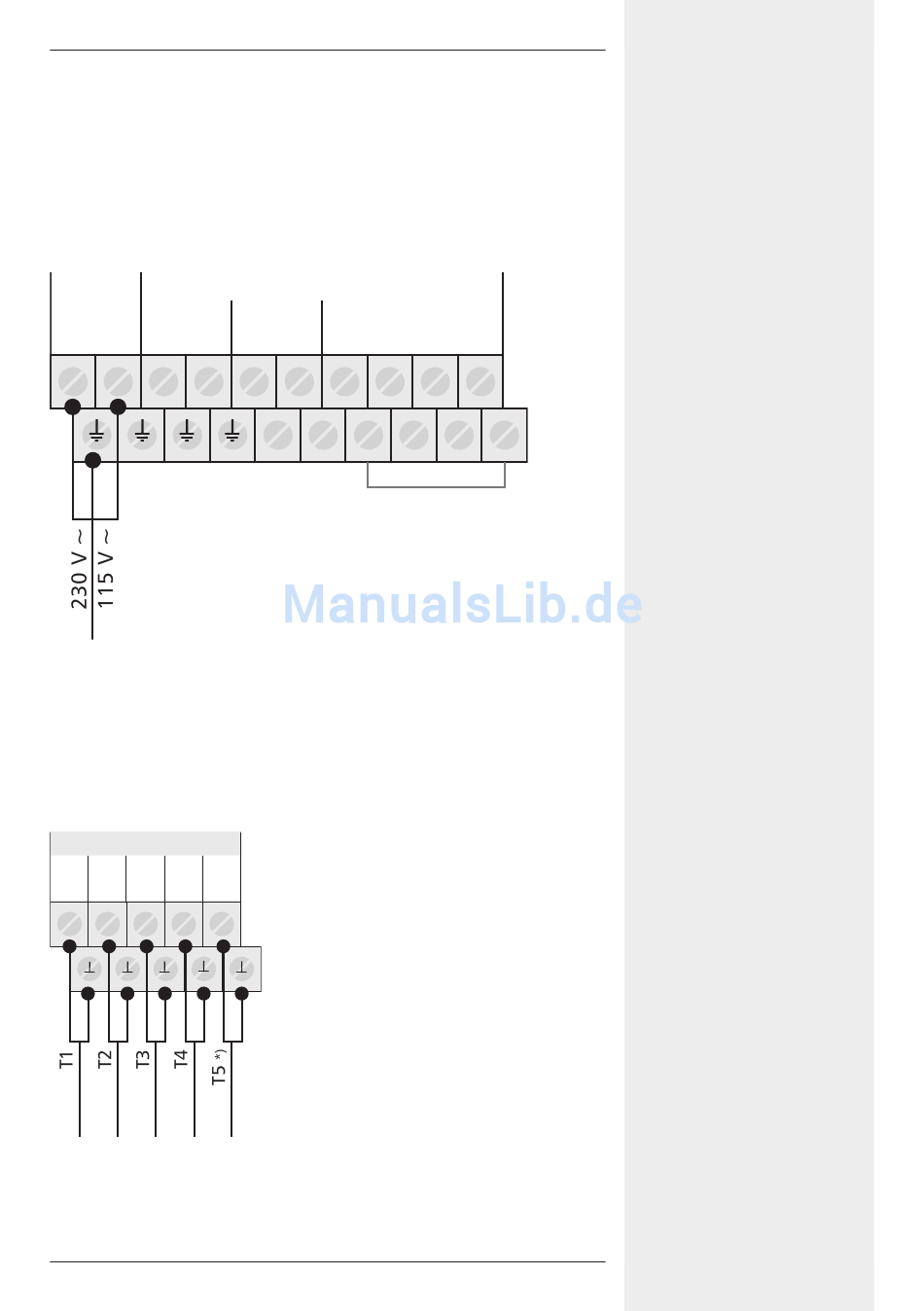

Klemmenplan

4.5.1

Netzanschluss

• Art der Spannungsversorgung dem Typenschild am Gehäuse ent-
nehmen
• Schutzleiter muss angeschlossen sein
• Mindestens Elektrokabel der Bauart H05 VV-... (NYM...) verwenden
G1
N L N R1 n.c n.c N
4.5.2 Anschluss der Eingänge
• Eingang 1 – 4: für Temperaturfühler Pt1000
• Eingang 5: für Temperaturfühler Pt1000 oder Impulsgeber zur Volu-
menstromerfassung (Wärmemengenzählung)
E1 E2 E2 E3 E4 E5
1 2 3 4 5
12
n.c n.c. R2
n.c. L L n.c. n.c. X
D1
DE
G1: Netz
D1: Drahtbrücke
E1: Eingang 1
E2: Eingang 2
E3: Eingang 3
E4: Eingang 4
E5: Eingang 5
T5 *): T5 oder Impulsgeber
727.655 | 08.12
