Funktion Wärmemenge; Einstellen Der Durchflussermittlung Und Glykolanteil; Eingänge Für Temperatursensoren Zuweisen - Dimplex Solcu 2 Montage- Und Bedienungsanleitung

[....................] [....................]
KWh KWh
T T
T T
V V
Display: 3.5 Display: 3.5
[Wärmemenge] [Wärmemenge]
[........ [........
V V
...........] ...........]
V V
1 l/Imp 1 l/Imp
Glykol: 40% Glykol: 40%
Display: 3.5.2 Display: 3.5.2
[Impulsgeber] [Impulsgeber]
T T ? [...] ? [...]
T T ? [...] ? [...]
V V
Display: 3.5.3 Display: 3.5.3
[warm] [warm]
[kalt] [kalt]
DE

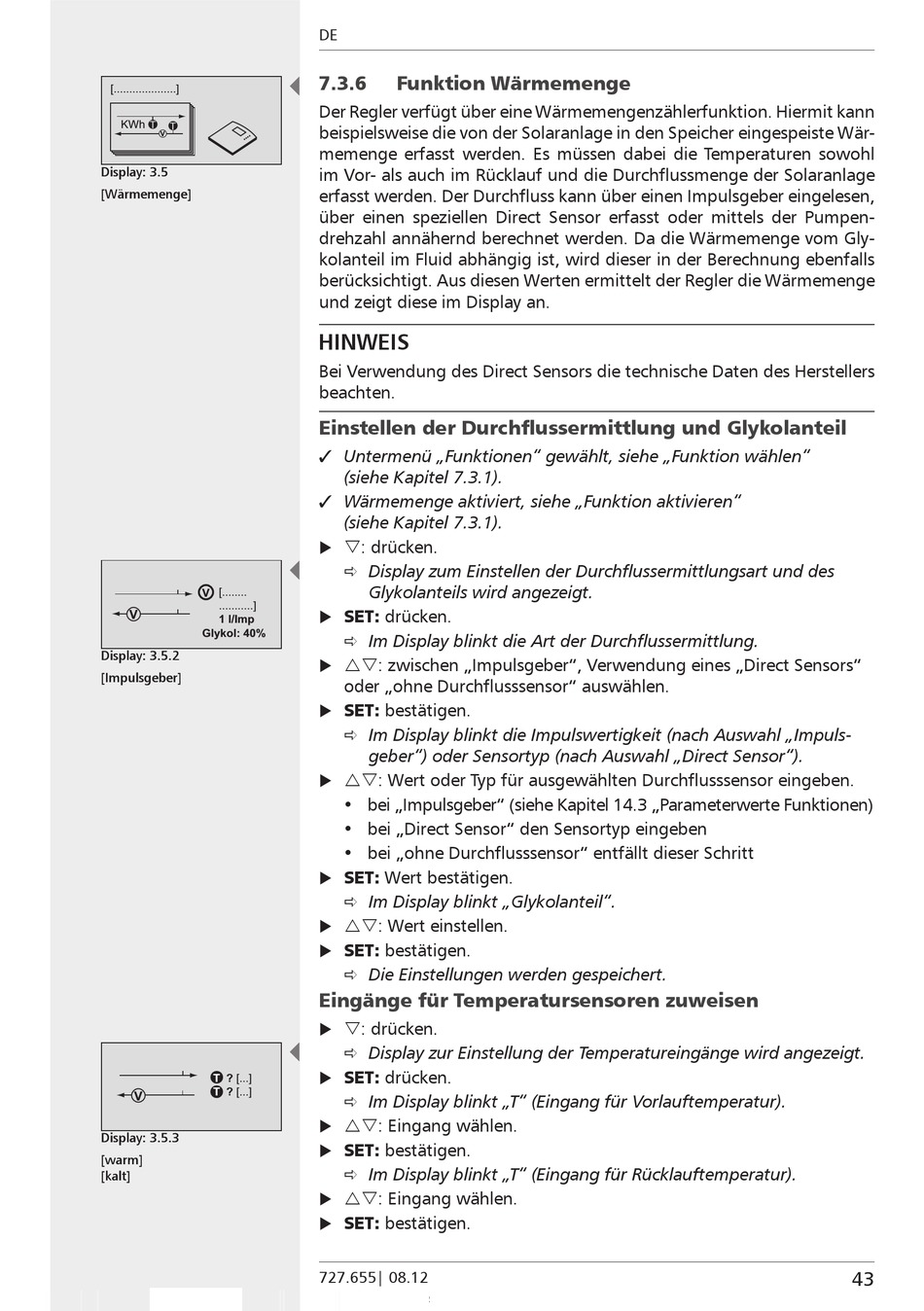

  7.3.6 Funktion Wärmemenge
Der Regler verfügt über eine Wärmemengenzählerfunktion. Hiermit kann
beispielsweise die von der Solaranlage in den Speicher eingespeiste Wär-
memenge erfasst werden. Es müssen dabei die Temperaturen sowohl
im Vor- als auch im Rücklauf und die Durchflussmenge der Solaranlage
erfasst werden. Der Durchfluss kann über einen Impulsgeber eingelesen,
über einen speziellen Direct Sensor erfasst oder mittels der Pumpen-
drehzahl annähernd berechnet werden. Da die Wärmemenge vom Gly-
kolanteil im Fluid abhängig ist, wird dieser in der Berechnung ebenfalls
berücksichtigt. Aus diesen Werten ermittelt der Regler die Wärmemenge
und zeigt diese im Display an.
HINWEIS
Bei Verwendung des Direct Sensors die technische Daten des Herstellers
beachten.

Einstellen der Durchflussermittlung und Glykolanteil

Untermenü „Funktionen" gewählt, siehe „Funktion wählen"
✓
(siehe Kapitel 7.3.1).
Wärmemenge aktiviert, siehe „Funktion aktivieren"
✓
(siehe Kapitel 7.3.1).
: drücken.

 
Display zum Einstellen der Durchflussermittlungsart und des

Glykolanteils wird angezeigt.
SET: drücken.

Im Display blinkt die Art der Durchflussermittlung.

: zwischen „Impulsgeber", Verwendung eines „Direct Sensors"

oder „ohne Durchflusssensor" auswählen.
SET: bestätigen.

Im Display blinkt die Impulswertigkeit (nach Auswahl „Impuls-

geber") oder Sensortyp (nach Auswahl „Direct Sensor").
: Wert oder Typ für ausgewählten Durchflusssensor eingeben.

• bei „Impulsgeber" (siehe Kapitel 14.3 „Parameterwerte Funktionen)
• bei „Direct Sensor" den Sensortyp eingeben
• bei „ohne Durchflusssensor" entfällt dieser Schritt
SET: Wert bestätigen.

Im Display blinkt „Glykolanteil".

: Wert einstellen.

SET: bestätigen.

Die Einstellungen werden gespeichert.

Eingänge für Temperatursensoren zuweisen
: drücken.

 
Display zur Einstellung der Temperatureingänge wird angezeigt.

SET: drücken.

Im Display blinkt „T" (Eingang für Vorlauftemperatur).

: Eingang wählen.

SET: bestätigen.

Im Display blinkt „T" (Eingang für Rücklauftemperatur).

: Eingang wählen.

SET: bestätigen.

727.655| 08.12
43
