System 14: 1 Kollektorfeld – 1 Speicher – 1 Schwimm-
bad im autarken Betrieb mit externem
Wärmetauscher – Ventillogik
Beschreibung der Solarfunktion: Wird die Einschalttemperaturdiffe-
renz zwischen Kollektorfeld A1 (T1) und dem Speicher B1 (T2) oder dem
Schwimmbad C1 (T3) erreicht, schaltet die Solarkreispumpe R1 ein und
das Umschaltventil R2 wird in Abhängigkeit des zu beladenden Spei-
chers / Schwimmbads in die entsprechende Stellung gebracht. Unter
Berücksichtigung der Vorranglogik (Kapitel 7.5 „Speichervorrang") wird
der Speicher B1 oder das Schwimmbad C1 beladen, bis entweder die
zugehörige Ausschalttemperaturdifferenz zwischen Kollektorfeld A1
(T1) und dem Speicher B1 (T2) bzw. dem Schwimmbad C1 (T3) oder eine
Sicherheitsbegrenzung erreicht wird. Die Regelung der Schwimmbad-
pumpe erfolgt extern.
HINWEIS
Im spannungsfreien Zustand muss das Umschaltventil R2 auf Spei-
cher B1 gestellt sein.
Ladestrategie Solarkreispumpe R1 für Speicher: Die Ladestrategie für
den Speicher B1 ist werkseitig auf Differenztemperaturregelung einge-
stellt und kann im Parametermenü (Kapitel 7.4 „Parameter") angepasst
oder auf Zieltemperaturregelung geändert werden.
Ladestrategie Solarkreispumpe R1 für Schwimmbad: Die Ladestrate-
gie für das Schwimmbad C1 ist werkseitig auf Differenztemperaturrege-
lung eingestellt. Diese kann nicht verändert werden.
System aktivieren: siehe Kapitel 7.2 „System wählen".

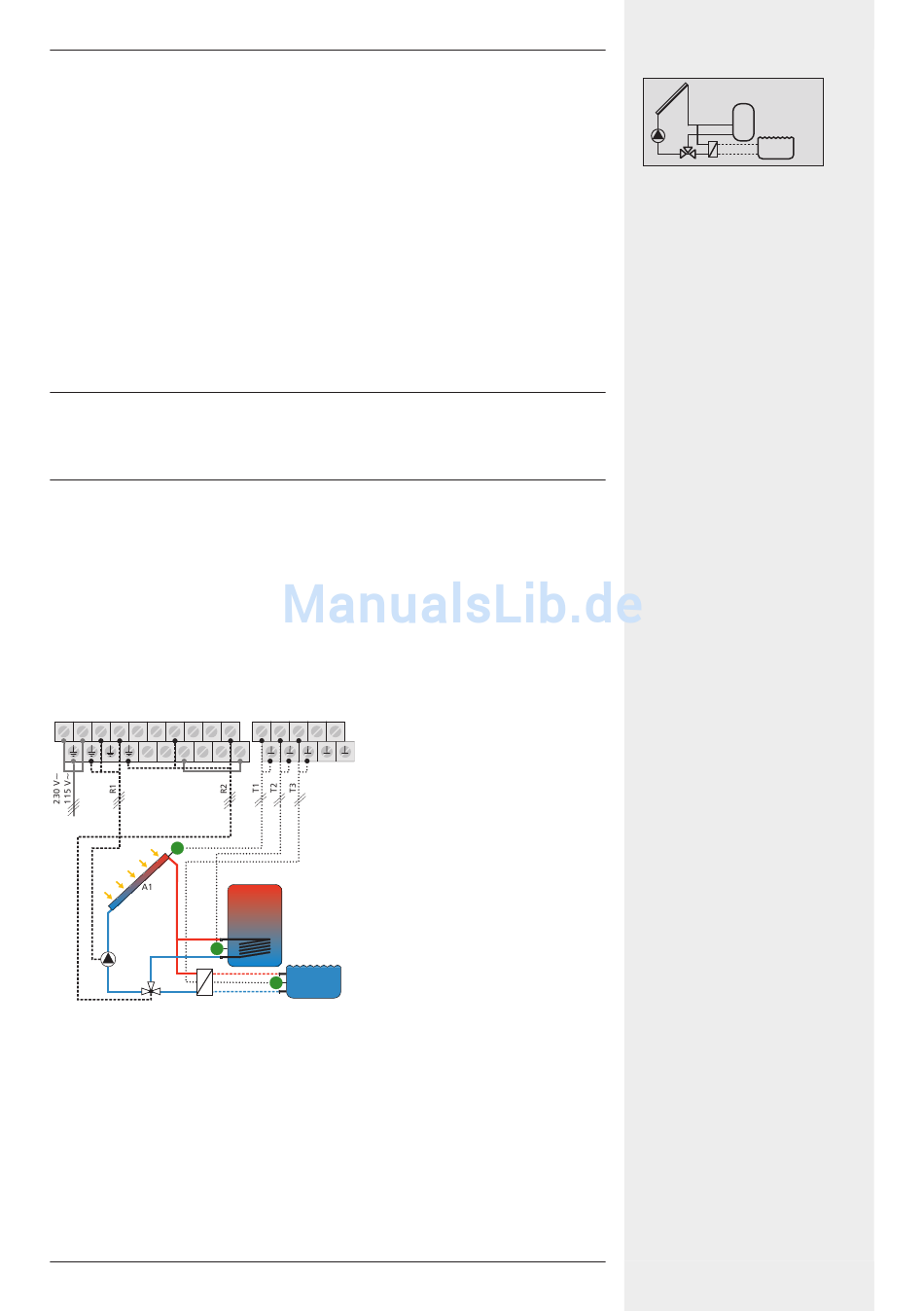

Klemmenbelegung
N L N R1 N
n.c. n.c. n.c. n.c.
L L
n.c. n.c.
n.c.
D1
T1
T2
R1
R2
F1
36
R2 1 2 3 4 5
X
B1
C1
T3
DE
 
Display: 2.2.3 Display: 2.2.3
A1: Kollektorfeld A1: Kollektorfeld
B1: Speicher B1: Speicher
C1: Schwimmbad C1: Schwimmbad
D1: Drahtbrücke D1: Drahtbrücke
F1: Externer Wärmetauscher F1: Externer Wärmetauscher
R1: Solarkreispumpe R1: Solarkreispumpe
R2: Umschaltventil R2: Umschaltventil
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Speicher unten T2: Fühler Speicher unten
T3: Fühler Schwimmbad T3: Fühler Schwimmbad
