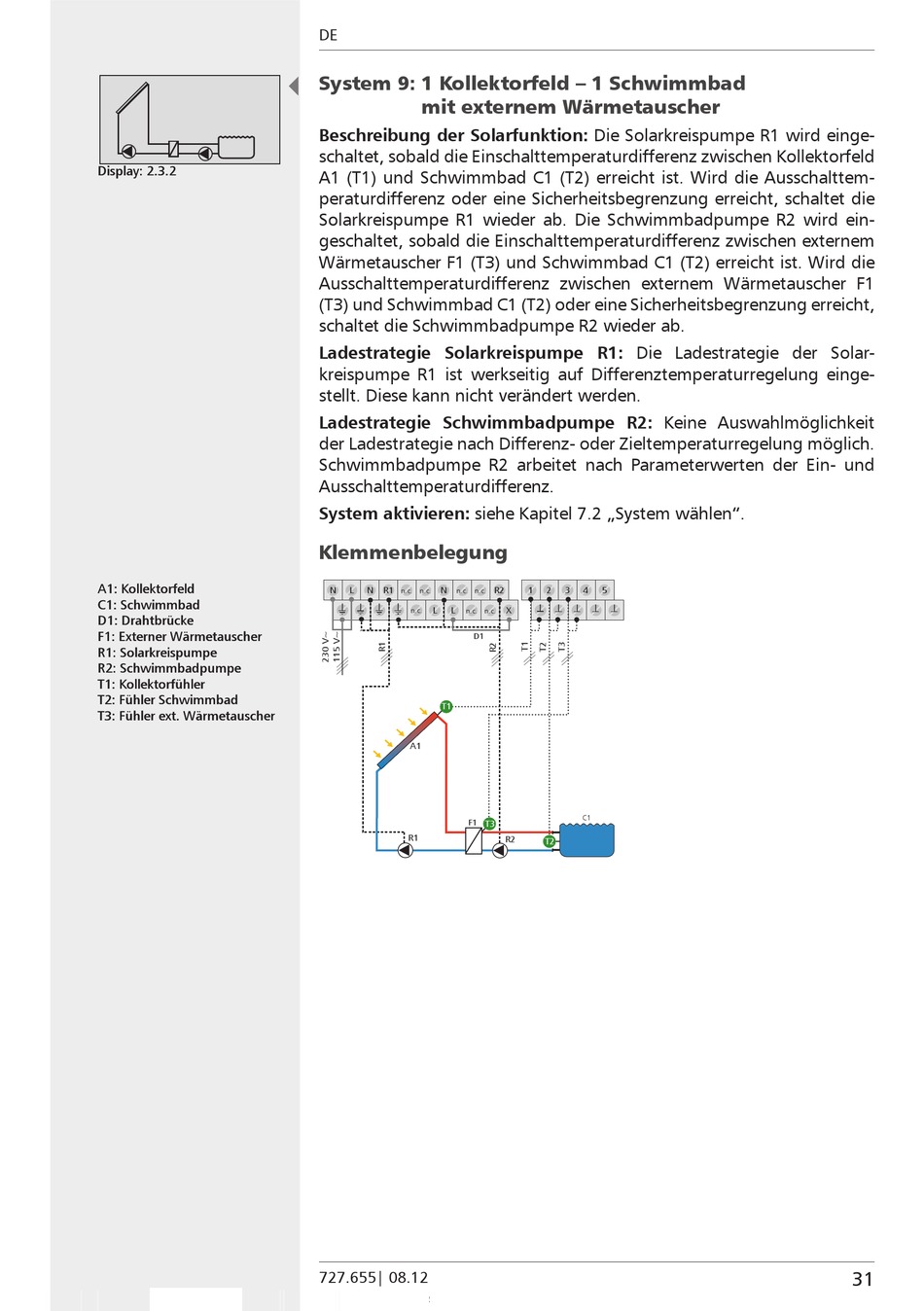

Dimplex SOLCU 2 Montage- Und Bedienungsanleitung Seite 31

Display: 2.3.2 Display: 2.3.2
A1: Kollektorfeld A1: Kollektorfeld
C1: Schwimmbad C1: Schwimmbad
D1: Drahtbrücke D1: Drahtbrücke
F1: Externer Wärmetauscher F1: Externer Wärmetauscher
R1: Solarkreispumpe R1: Solarkreispumpe
R2: Schwimmbadpumpe R2: Schwimmbadpumpe
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Schwimmbad T2: Fühler Schwimmbad
T3: Fühler ext. Wärmetauscher T3: Fühler ext. Wärmetauscher
DE
  System 9: 1 Kollektorfeld – 1 Schwimmbad
mit externem Wärmetauscher
Beschreibung der Solarfunktion: Die Solarkreispumpe R1 wird einge-
schaltet, sobald die Einschalttemperaturdifferenz zwischen Kollektorfeld
A1 (T1) und Schwimmbad C1 (T2) erreicht ist. Wird die Ausschalttem-
peraturdifferenz oder eine Sicherheitsbegrenzung erreicht, schaltet die
Solarkreispumpe R1 wieder ab. Die Schwimmbadpumpe R2 wird ein-
geschaltet, sobald die Einschalttemperaturdifferenz zwischen externem
Wärmetauscher F1 (T3) und Schwimmbad C1 (T2) erreicht ist. Wird die
Ausschalttemperaturdifferenz zwischen externem Wärmetauscher F1
(T3) und Schwimmbad C1 (T2) oder eine Sicherheitsbegrenzung erreicht,
schaltet die Schwimmbadpumpe R2 wieder ab.
Ladestrategie Solarkreispumpe R1: Die Ladestrategie der Solar-
kreispumpe R1 ist werkseitig auf Differenztemperaturregelung einge-
stellt. Diese kann nicht verändert werden.
Ladestrategie Schwimmbadpumpe R2: Keine Auswahlmöglichkeit
der Ladestrategie nach Differenz- oder Zieltemperaturregelung möglich.
Schwimmbadpumpe R2 arbeitet nach Parameterwerten der Ein- und
Ausschalttemperaturdifferenz.
System aktivieren: siehe Kapitel 7.2 „System wählen".
Klemmenbelegung
N L N R1 N
n.c. n.c. n.c. n.c.
L L
n.c.
T1
R1
727.655| 08.12
R2 1 2 3 4 5
X
n.c.
n.c.
D1
C1
F1 T3
R2
T2
