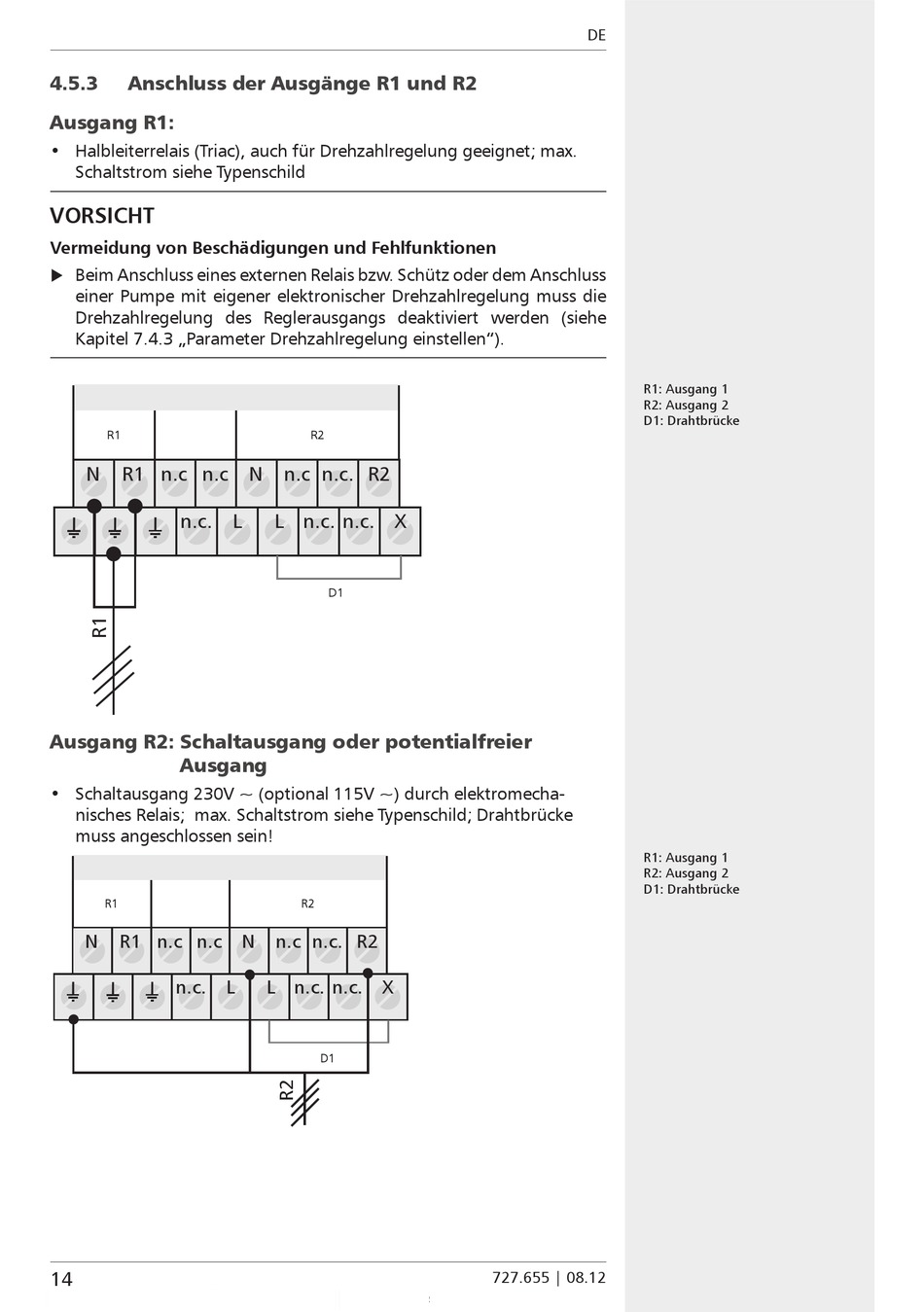

4.5.3 Anschluss der Ausgänge R1 und R2
Ausgang R1:
• Halbleiterrelais (Triac), auch für Drehzahlregelung geeignet; max.
Schaltstrom siehe Typenschild
VORSICHT
Vermeidung von Beschädigungen und Fehlfunktionen
Beim Anschluss eines externen Relais bzw. Schütz oder dem Anschluss

einer Pumpe mit eigener elektronischer Drehzahlregelung muss die
Drehzahlregelung des Reglerausgangs deaktiviert werden (siehe
Kapitel 7.4.3 „Parameter Drehzahlregelung einstellen").
R1
N R1 n.c n.c N
n.c. L
Ausgang R2: Schaltausgang oder potentialfreier
Ausgang
• Schaltausgang 230V ~ (optional 115V ~) durch elektromecha-
nisches Relais; max. Schaltstrom siehe Typenschild; Drahtbrücke
muss angeschlossen sein!
R1
N R1 n.c n.c N
n.c. L
14
R2
n.c n.c. R2
L n.c. n.c. X
D1
R2
n.c n.c. R2
L n.c. n.c. X
D1
DE
R1: Ausgang 1
R2: Ausgang 2
D1: Drahtbrücke
R1: Ausgang 1
R2: Ausgang 2
D1: Drahtbrücke
