System 2: 1 Kollektorfeld – 1 Speicher – Heizungsrück-
laufanhebung
Beschreibung der Solarfunktion: Die Solarkreispumpe R1 wird einge-
schaltet, sobald die Einschalttemperaturdifferenz zwischen Kollektorfeld
A1 (T1) und Speicher B1 (T2) erreicht ist. Wird die Ausschalttemperatur-
differenz zwischen Kollektorfeld A1 (T1) und Speicher B1 (T2) oder eine
Sicherheitsbegrenzung erreicht, schaltet die Solarkreispumpe R1 wieder
ab.
Beschreibung der Heizungsrücklaufanhebung: Das 3-Wegeventil R2
im Heizungsrücklauf wird eingeschaltet (Speicher wird durchströmt),
sobald die Einschalttemperaturdifferenz zwischen Speicher B1 (T3) und
Heizungsrücklauf (T4) erreicht ist. Wird die Ausschalttemperaturdifferenz
(T3 – T4) erreicht, schaltet das 3-Wegeventil R2 in seine Ausgangslage
zurück. Der Speicher wird nicht mehr durchströmt.
HINWEIS
Im spannungsfreien Zustand muss das Umschaltventil R2 so gestellt
sein, dass der Speicher nicht durchströmt wird.
Ladestrategie Solarkreispumpe R1: Die Ladestrategie für den Speicher
B1 ist werkseitig auf Differenztemperaturregelung eingestellt und kann
im Parametermenü (Kapitel 7.4 „Parameter") angepasst oder auf Ziel-
temperaturregelung geändert werden.
System aktivieren: siehe Kapitel 7.2 „System wählen".

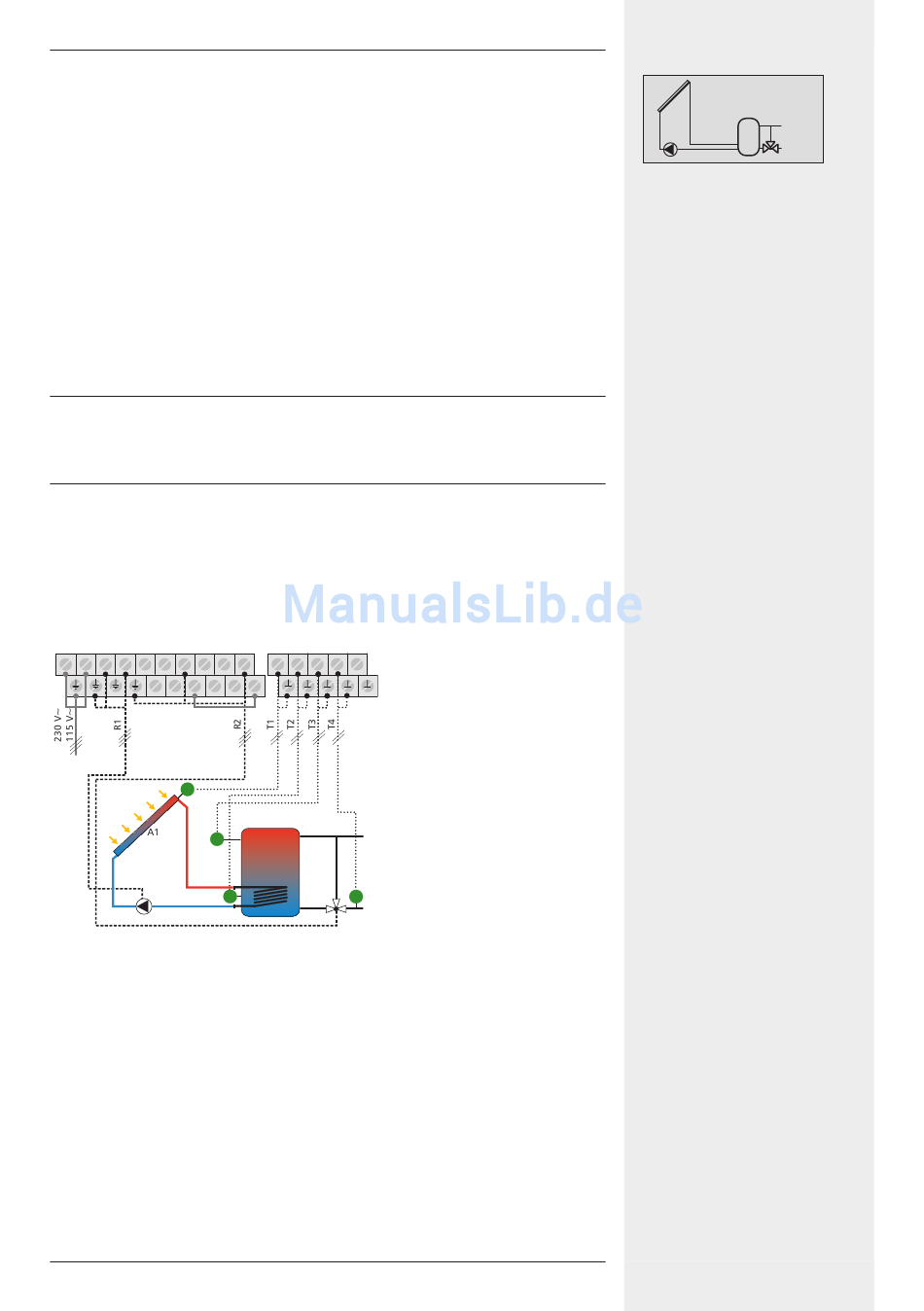

Klemmenbelegung
N L N R1 N
n.c. n.c. n.c. n.c.
L L
n.c.
n.c.
D1
T1
T3
R1
24
R2 1 2 3 4 5
X
n.c.
B1
T2 T4
R2
DE
 
Display: 2.1.2 Display: 2.1.2
A1: Kollektorfeld A1: Kollektorfeld
B1: Speicher B1: Speicher
D1: Drahtbrücke D1: Drahtbrücke
R1: Solarkreispumpe R1: Solarkreispumpe
R2: Umschaltventil R2: Umschaltventil
Heizungsrücklaufanhebung Heizungsrücklaufanhebung
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Speicher unten T2: Fühler Speicher unten
T3: Fühler Speicher T3: Fühler Speicher
Heizungsrücklaufanhebung Heizungsrücklaufanhebung
T4: Fühler Heizungsrücklauf T4: Fühler Heizungsrücklauf
