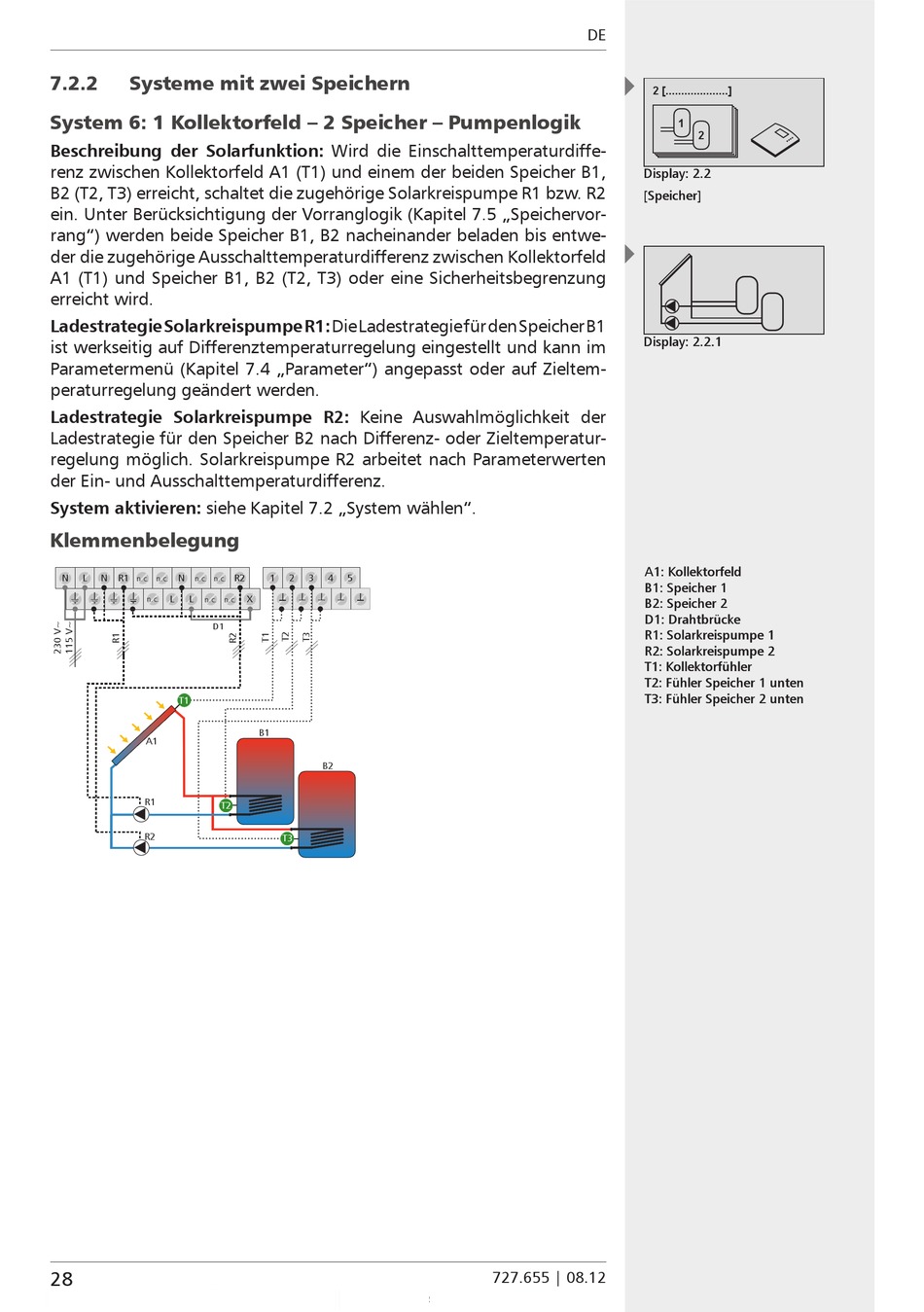

7.2.2

Systeme mit zwei Speichern

System 6: 1 Kollektorfeld – 2 Speicher – Pumpenlogik
Beschreibung der Solarfunktion: Wird die Einschalttemperaturdiffe-
renz zwischen Kollektorfeld A1 (T1) und einem der beiden Speicher B1,
B2 (T2, T3) erreicht, schaltet die zugehörige Solarkreispumpe R1 bzw. R2
ein. Unter Berücksichtigung der Vorranglogik (Kapitel 7.5 „Speichervor-
rang") werden beide Speicher B1, B2 nacheinander beladen bis entwe-
der die zugehörige Ausschalttemperaturdifferenz zwischen Kollektorfeld
A1 (T1) und Speicher B1, B2 (T2, T3) oder eine Sicherheitsbegrenzung
erreicht wird.
Ladestrategie Solarkreispumpe R1: Die Ladestrategie für den Speicher B1
ist werkseitig auf Differenztemperaturregelung eingestellt und kann im
Parametermenü (Kapitel 7.4 „Parameter") angepasst oder auf Zieltem-
peraturregelung geändert werden.
Ladestrategie Solarkreispumpe R2: Keine Auswahlmöglichkeit der
Ladestrategie für den Speicher B2 nach Differenz- oder Zieltemperatur-
regelung möglich. Solarkreispumpe R2 arbeitet nach Parameterwerten
der Ein- und Ausschalttemperaturdifferenz.
System aktivieren: siehe Kapitel 7.2 „System wählen".
Klemmenbelegung
N L N R1 N
n.c. n.c. n.c. n.c.
L L
n.c. n.c. n.c.
D1
T1
R1
T2
R2
28
R2 1 2 3 4 5
X
B1
B2
T3
DE
 
Display: 2.2 Display: 2.2
[Speicher] [Speicher]
 
Display: 2.2.1 Display: 2.2.1
A1: Kollektorfeld A1: Kollektorfeld
B1: Speicher 1 B1: Speicher 1
B2: Speicher 2 B2: Speicher 2
D1: Drahtbrücke D1: Drahtbrücke
R1: Solarkreispumpe 1 R1: Solarkreispumpe 1
R2: Solarkreispumpe 2 R2: Solarkreispumpe 2
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Speicher 1 unten T2: Fühler Speicher 1 unten
T3: Fühler Speicher 2 unten T3: Fühler Speicher 2 unten
727.655 | 08.12
