Eingänge 1 - 4: Temperaturerfassung; Eingang 5: Temperatur- Und Impulserfassung - Dimplex Solcu 2 Montage- Und Bedienungsanleitung

DE

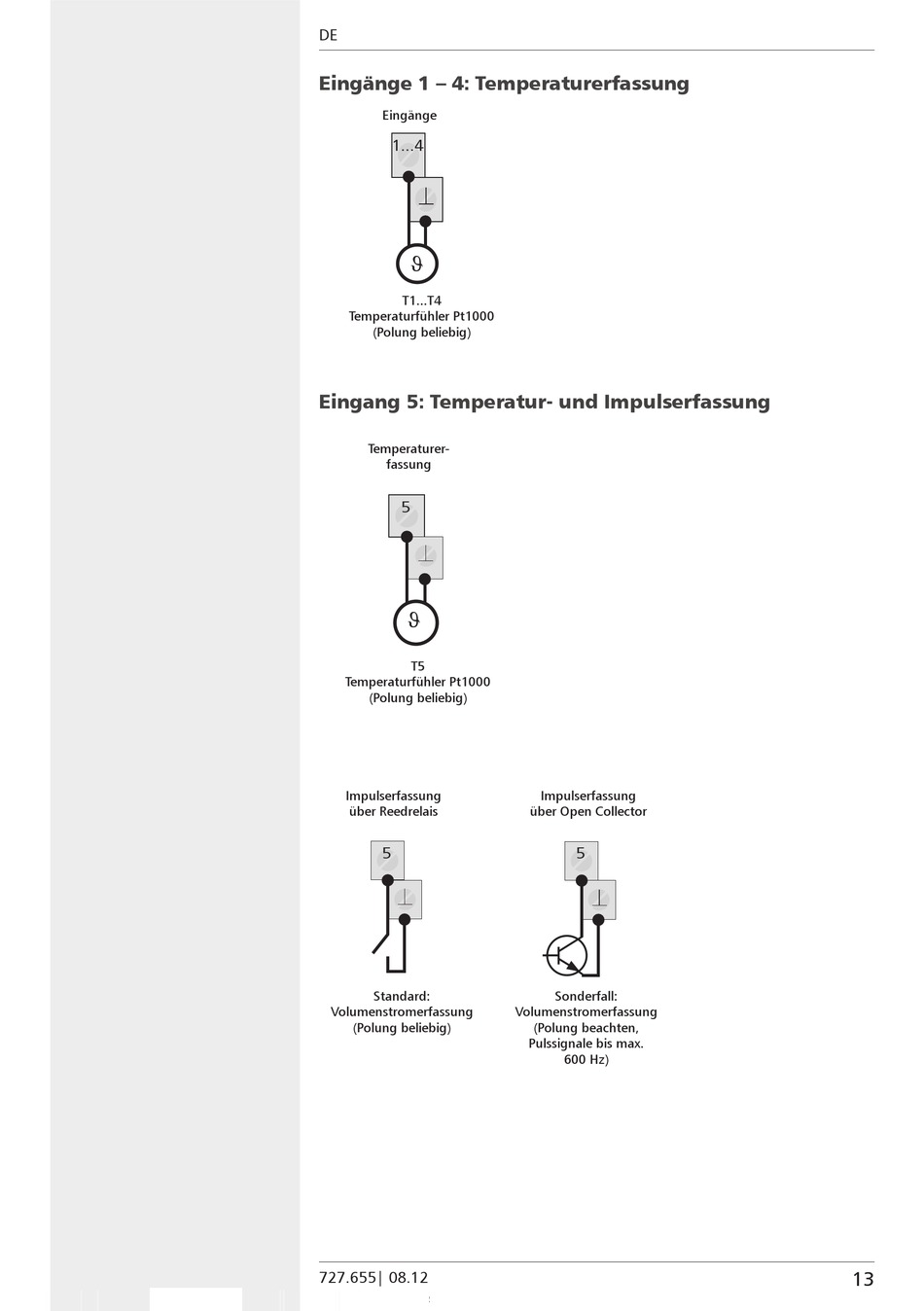

Eingänge 1 – 4: Temperaturerfassung
Eingänge
1...4
ϑ
T1...T4
Temperaturfühler Pt1000
(Polung beliebig)

Eingang 5: Temperatur- und Impulserfassung

Temperaturer-
fassung
5
ϑ
T5
Temperaturfühler Pt1000
(Polung beliebig)
Impulserfassung
über Reedrelais
5
Standard:
Volumenstromerfassung
(Polung beliebig)
727.655| 08.12
Impulserfassung
über Open Collector
5
Sonderfall:
Volumenstromerfassung
(Polung beachten,
Pulssignale bis max.
600 Hz)
13
