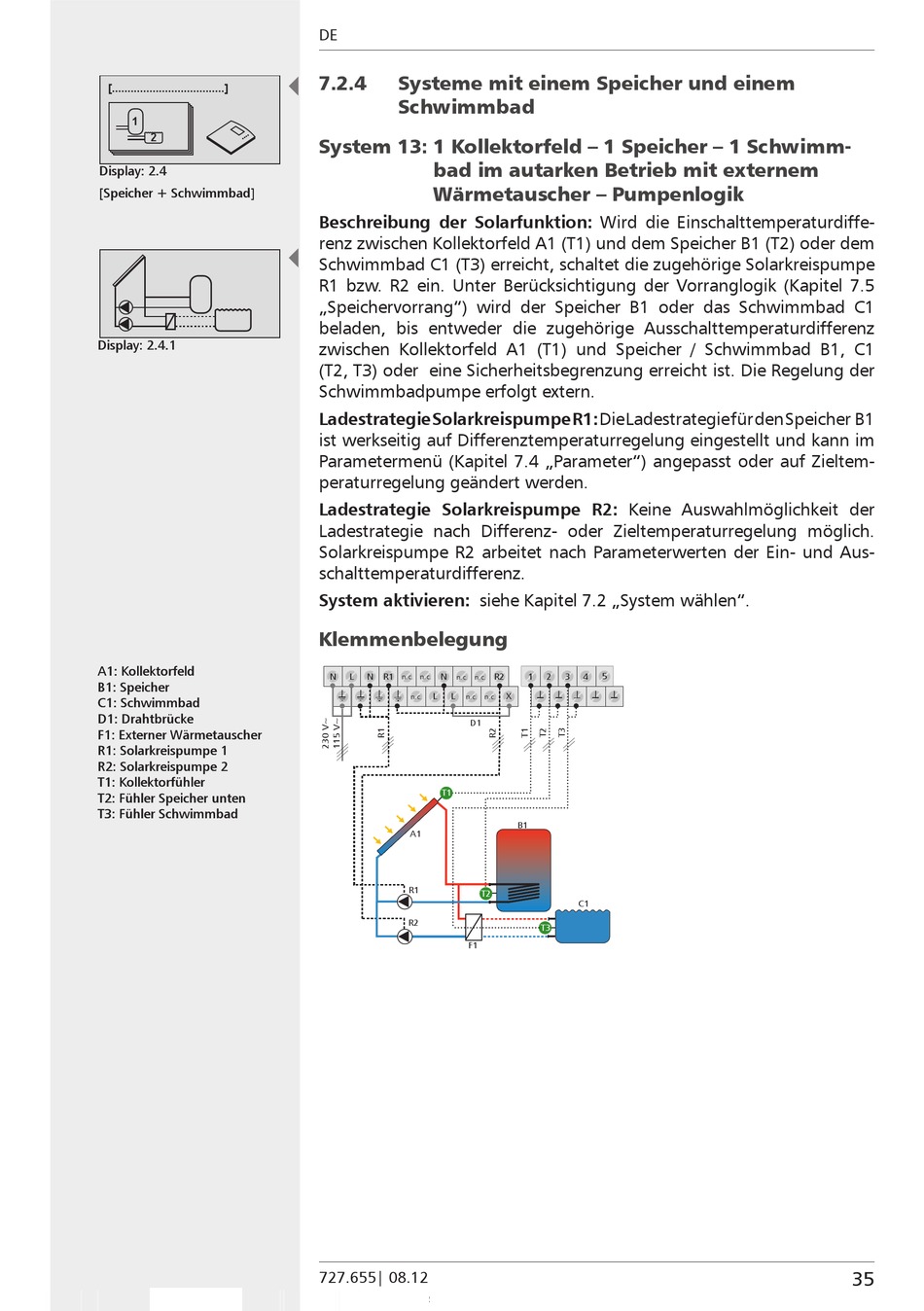

  7.2.4 Systeme mit einem Speicher und einem
Schwimmbad
System 13: 1 Kollektorfeld – 1 Speicher – 1 Schwimm-
bad im autarken Betrieb mit externem
Wärmetauscher – Pumpenlogik
Beschreibung der Solarfunktion: Wird die Einschalttemperaturdiffe-
renz zwischen Kollektorfeld A1 (T1) und dem Speicher B1 (T2) oder dem
 
Schwimmbad C1 (T3) erreicht, schaltet die zugehörige Solarkreispumpe
R1 bzw. R2 ein. Unter Berücksichtigung der Vorranglogik (Kapitel 7.5
„Speichervorrang") wird der Speicher B1 oder das Schwimmbad C1
beladen, bis entweder die zugehörige Ausschalttemperaturdifferenz
zwischen Kollektorfeld A1 (T1) und Speicher / Schwimmbad B1, C1
(T2, T3) oder eine Sicherheitsbegrenzung erreicht ist. Die Regelung der
Schwimmbadpumpe erfolgt extern.
Ladestrategie Solarkreispumpe R1: Die Ladestrategie für den Speicher B1
ist werkseitig auf Differenztemperaturregelung eingestellt und kann im
Parametermenü (Kapitel 7.4 „Parameter") angepasst oder auf Zieltem-
peraturregelung geändert werden.
Ladestrategie Solarkreispumpe R2: Keine Auswahlmöglichkeit der
Ladestrategie nach Differenz- oder Zieltemperaturregelung möglich.
Solarkreispumpe R2 arbeitet nach Parameterwerten der Ein- und Aus-
schalttemperaturdifferenz.
System aktivieren: siehe Kapitel 7.2 „System wählen".
Klemmenbelegung
N L N R1 N
n.c. n.c.
n.c. n.c.
L L
n.c.
T1
R1
R2
