Automatikbetrieb
Symboldarstellung
Im „Automatik"-Betrieb des Reglers wird auf dem Display die Statusanzeige mit dem ausgewählten Solar-
system und zusätzlich eingestellten Funktionen angezeigt. Über die Bedientasten (Pfeil-Taste nach oben,
Pfeil-Taste nach unten) können die Werte der einzelnen Fühler, die Laufzeiten der Ausgänge sowie der
zusätzlich eingestellten Funktionen abgerufen werden. Weitere Symbole geben Auskunft über den System-
zustand der Solaranlage.

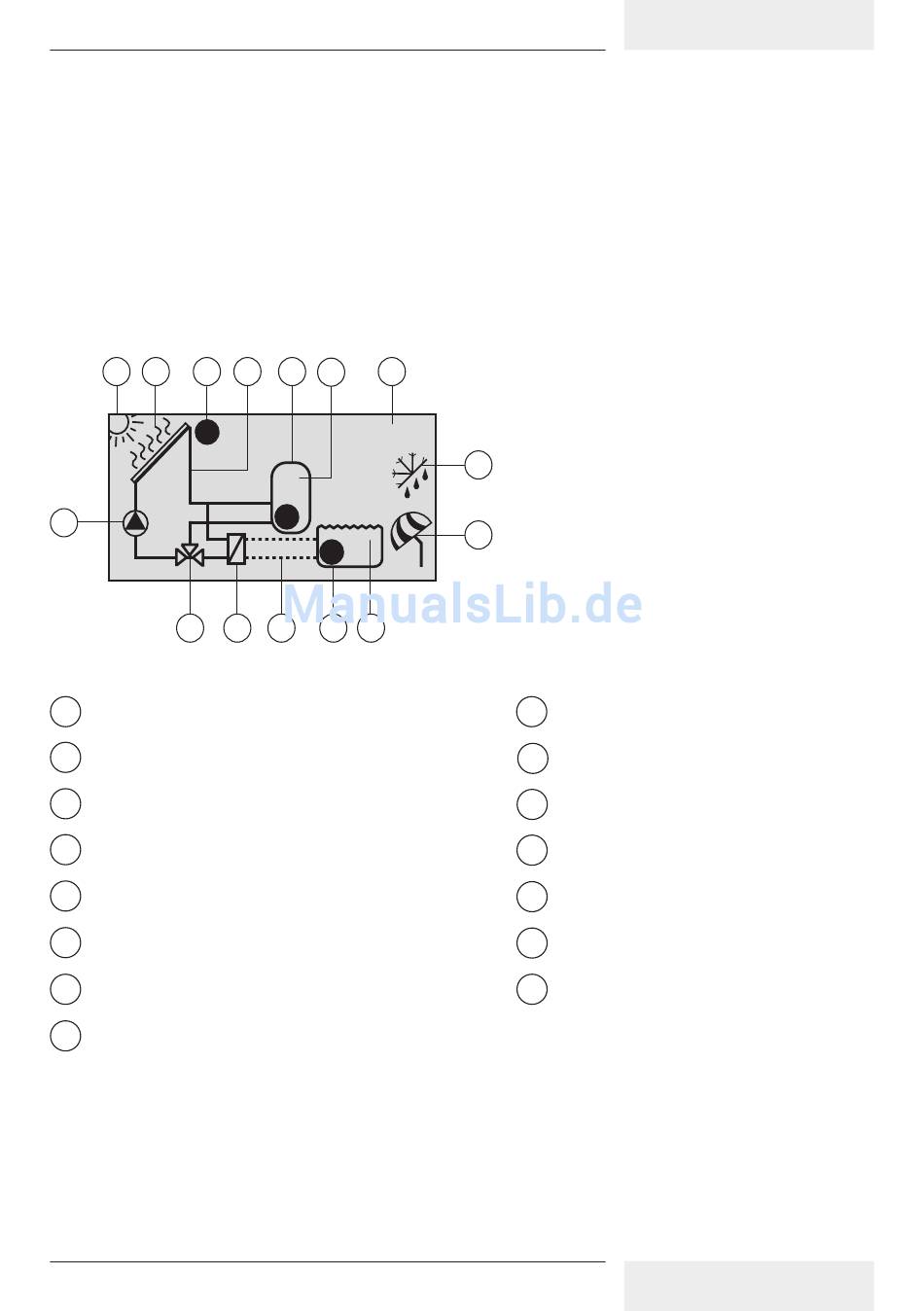

Die unterschiedlichen Symbole erscheinen, sobald zusätzliche Funktionen aktiviert bzw. Parameterwerte
über- oder unterschritten werden. In der nachfolgenden Displaydarstellung werden als Beispiel alle Sym-
bole gleichzeitig dargestellt, die in der Praxis jedoch in verschiedenen Kombinationen erscheinen.
1
2
3
1
15
14
Symbol für Einschaltbedingung des Solar-
1
kreises erfüllt
Symbol für Kollektormaximaltemperatur
2
erreicht
Symbol für den aktuell ausgewählten Tempe-
3
raturfühler
4
Symbol für den Solarkreis
5
Symbol für den Speicher
Symbol (off) für deaktivierten Speicher
6
Anzeige des aktuellen Messwerts wie Tempera-
7
turwerte und Betriebsstunden der Ausgänge
8
Symbol für die aktivierte Funktion Anti-Frost.
56
4
5
6
7
75°C
off
2
max
3
13
12
10
11
DE
8
9
Symbol für die aktivierte Funktion Urlaub/
9
Rückkühlung
Symbol (max) für Speicher- und Schwimm-
10
badmaximaltemperatur erreicht
11
Symbol für Schwimmbad
Symbol für autarken Betrieb des
12
Schwimmbadladekreises
13
Symbol für externen Wärmetauscher
14
Symbol für 3-Wege-Umschaltventil
15
Symbol für Pumpe
727.655 | 08.12
