Dimplex SOLCU 2 Montage- Und Bedienungsanleitung Seite 34

System 12: 2 Kollektorfelder (Ost- / Westdach) –
1 Schwimmbad im autarken Betrieb
mit externem Wärmetauscher
Beschreibung der Solarfunktion: Abhängig davon, zwischen welchem
Kollektorfeld A1, A2 (T1, T2) und Schwimmbad C1 (T3) die Einschalttem-
peraturdifferenz erreicht wird, schaltet Solarkreispumpe R1 für Kollektor-
feld A1 (T1) bzw. Solarkreispumpe R2 für Kollektorfeld A2 (T2) ein. Wird
für beide Kollektorfelder A1, A2 (T1, T2) die Einschalttemperaturdiffe-
renz erreicht, werden beide Pumpen R1, R2 eingeschaltet. Die Pumpen
schalten unabhängig voneinander ab, wenn entweder die für ein Kollek-
torfeld A1, A2 (T1, T2) zugehörige Ausschalttemperaturdifferenz zum
Schwimmbad C1 (T3) oder eine Sicherheitsbegrenzung erreicht wird.
Die Regelung der Schwimmbadpumpe erfolgt extern.
Ladestrategie Solarkreispumpe R1: Die Ladestrategie ist werkseitig
auf Differenztemperaturregelung eingestellt. Diese kann nicht verändert
werden.
Ladestrategie Solarkreispumpe R2: Keine Auswahlmöglichkeit der
Ladestrategie nach Differenz- oder Zieltemperaturregelung möglich.
Solarkreispumpe R2 arbeitet nach Parameterwerten der Ein- und Aus-
schalttemperaturdifferenz.
System aktivieren: siehe Kapitel 7.2 „System wählen".

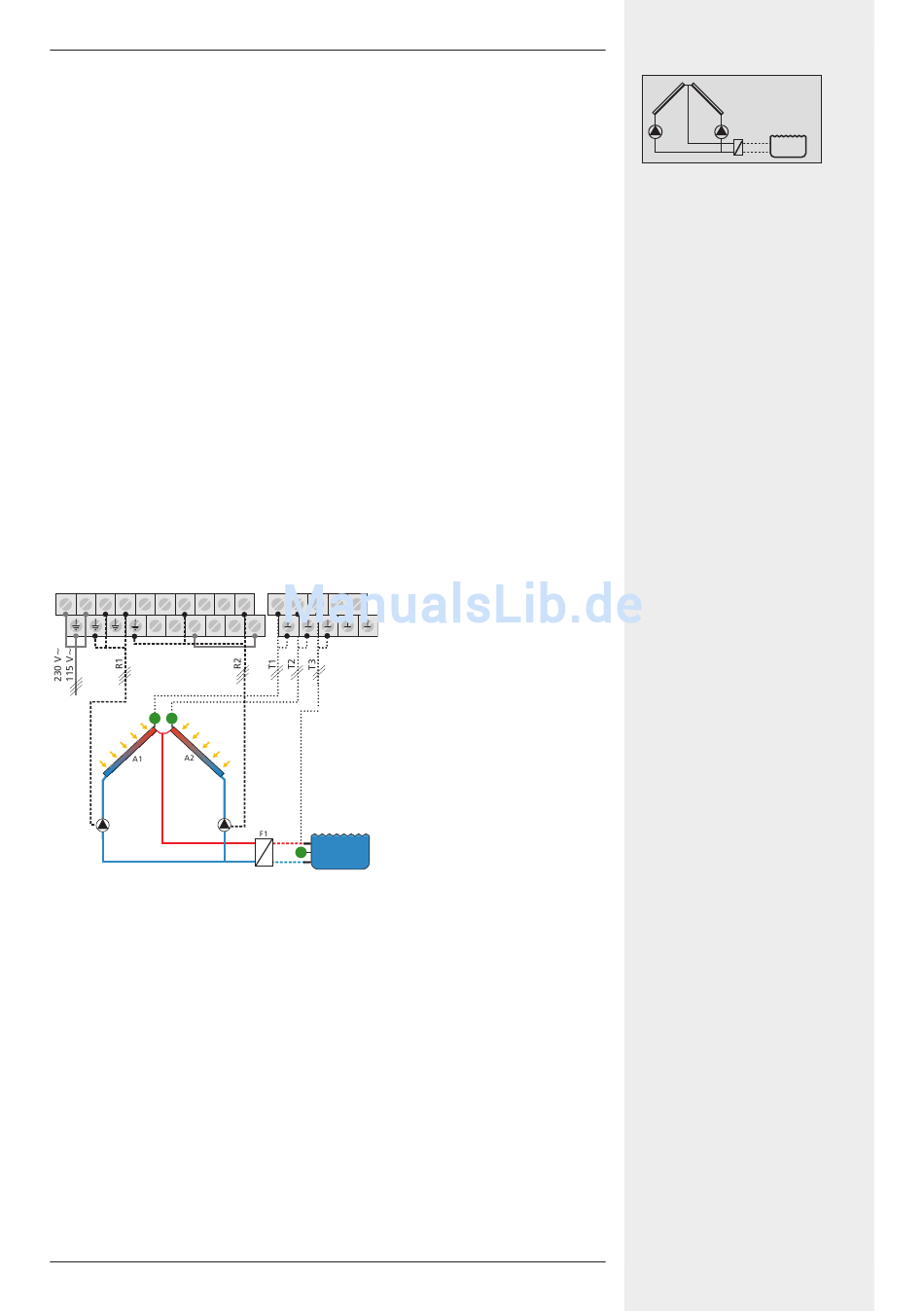

Klemmenbelegung
N N L L N N R1 R1 N N
n.c. n.c. n.c. n.c. n.c. n.c. n.c. n.c.
L L L L
n.c. n.c. n.c. n.c.
D1
T1 T2
R1 R2
34
R2 R2 1 1 2 2 3 3 4 4 5 5
X X
n.c. n.c.
C1
T3
DE
 
Display: 2.3.5 Display: 2.3.5
A1: Kollektorfeld 1 A1: Kollektorfeld 1
A2: Kollektorfeld 2 A2: Kollektorfeld 2
C1: Schwimmbad C1: Schwimmbad
D1: Drahtbrücke D1: Drahtbrücke
F1: Externer Wärmetauscher F1: Externer Wärmetauscher
R1: Solarkreispumpe 1 R1: Solarkreispumpe 1
R2: Solarkreispumpe 2 R2: Solarkreispumpe 2
T1: Kollektorfühler 1 T1: Kollektorfühler 1
T2: Kollektorfühler 2 T2: Kollektorfühler 2
T3: Fühler Schwimmbad T3: Fühler Schwimmbad
727.655 | 08.12
