Display: 2.2.2 Display: 2.2.2
A1: Kollektorfeld A1: Kollektorfeld
B1: Speicher 1 B1: Speicher 1
B2: Speicher 2 B2: Speicher 2
D1: Drahtbrücke D1: Drahtbrücke
R1: Solarkreispumpe R1: Solarkreispumpe
R2: Umschaltventil R2: Umschaltventil
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Speicher 1 unten T2: Fühler Speicher 1 unten
T3: Fühler Speicher 2 unten T3: Fühler Speicher 2 unten
DE

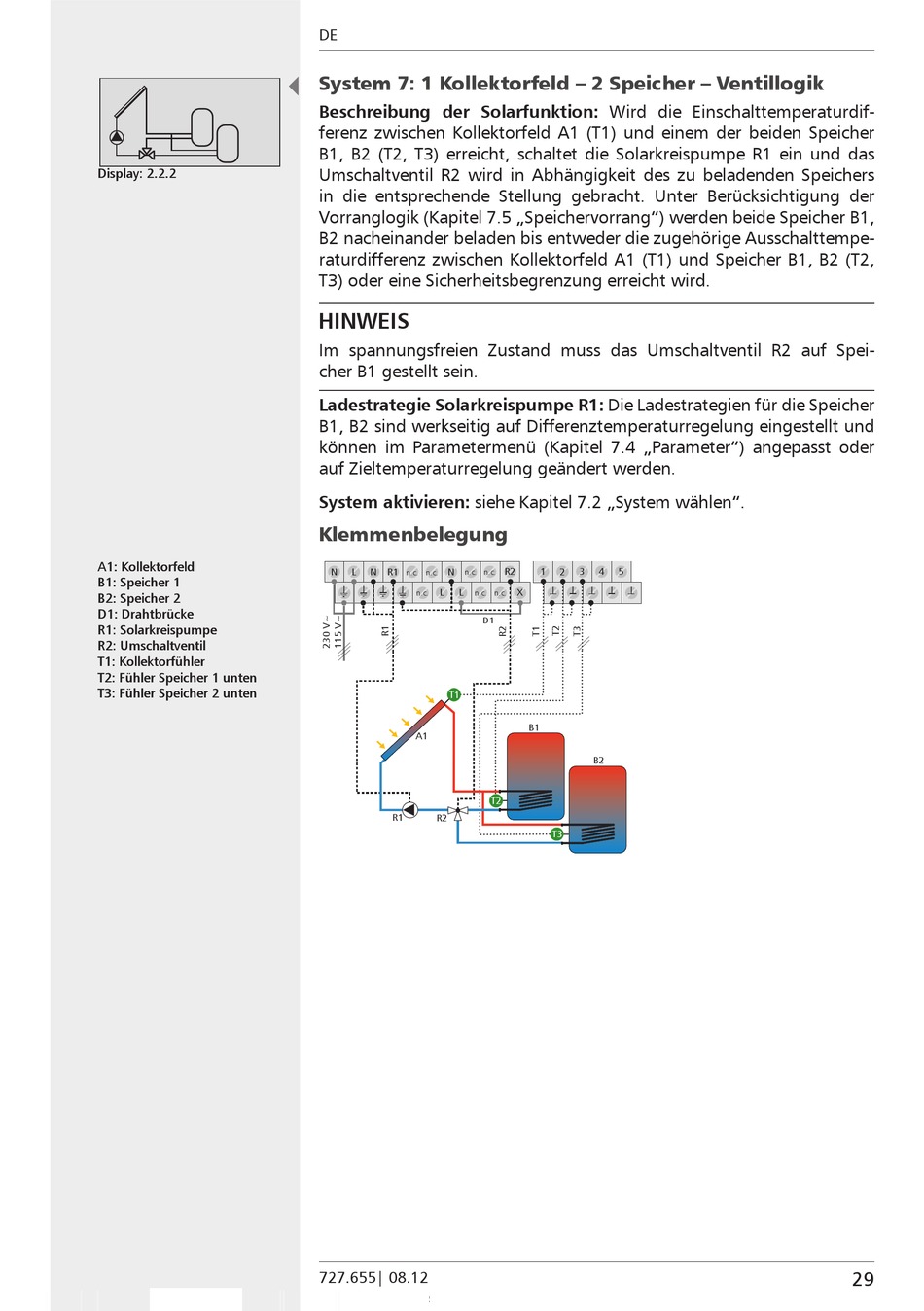

  System 7: 1 Kollektorfeld – 2 Speicher – Ventillogik
Beschreibung der Solarfunktion: Wird die Einschalttemperaturdif-
ferenz zwischen Kollektorfeld A1 (T1) und einem der beiden Speicher
B1, B2 (T2, T3) erreicht, schaltet die Solarkreispumpe R1 ein und das
Umschaltventil R2 wird in Abhängigkeit des zu beladenden Speichers
in die entsprechende Stellung gebracht. Unter Berücksichtigung der
Vorranglogik (Kapitel 7.5 „Speichervorrang") werden beide Speicher B1,
B2 nacheinander beladen bis entweder die zugehörige Ausschalttempe-
raturdifferenz zwischen Kollektorfeld A1 (T1) und Speicher B1, B2 (T2,
T3) oder eine Sicherheitsbegrenzung erreicht wird.
HINWEIS
Im spannungsfreien Zustand muss das Umschaltventil R2 auf Spei-
cher B1 gestellt sein.
Ladestrategie Solarkreispumpe R1: Die Ladestrategien für die Speicher
B1, B2 sind werkseitig auf Differenztemperaturregelung eingestellt und
können im Parametermenü (Kapitel 7.4 „Parameter") angepasst oder
auf Zieltemperaturregelung geändert werden.
System aktivieren: siehe Kapitel 7.2 „System wählen".
Klemmenbelegung
N L N R1 N
n.c. n.c.
L L
n.c.
T1
R1
R2
727.655| 08.12
R2 1 2 3 4 5
n.c. n.c.
X
n.c. n.c.
D1
B1
B2
T2
T3
