System 3: 1 Kollektorfeld - 1 Speicher Mit Externem Wärmetauscher - Dimplex Solcu 2 Montage- Und Bedienungsanleitung

Display: 2.1.3 Display: 2.1.3
A1: Kollektorfeld A1: Kollektorfeld
B1: Speicher B1: Speicher
D1: Drahtbrücke D1: Drahtbrücke
F1: Externer Wärmetauscher F1: Externer Wärmetauscher
R1: Speicherladepumpe R1: Speicherladepumpe
R2: Solarkreispumpe R2: Solarkreispumpe
T1: Kollektorfühler T1: Kollektorfühler
T2: Fühler Speicher unten T2: Fühler Speicher unten
T3: Fühler ext. Wärmetauscher T3: Fühler ext. Wärmetauscher
DE

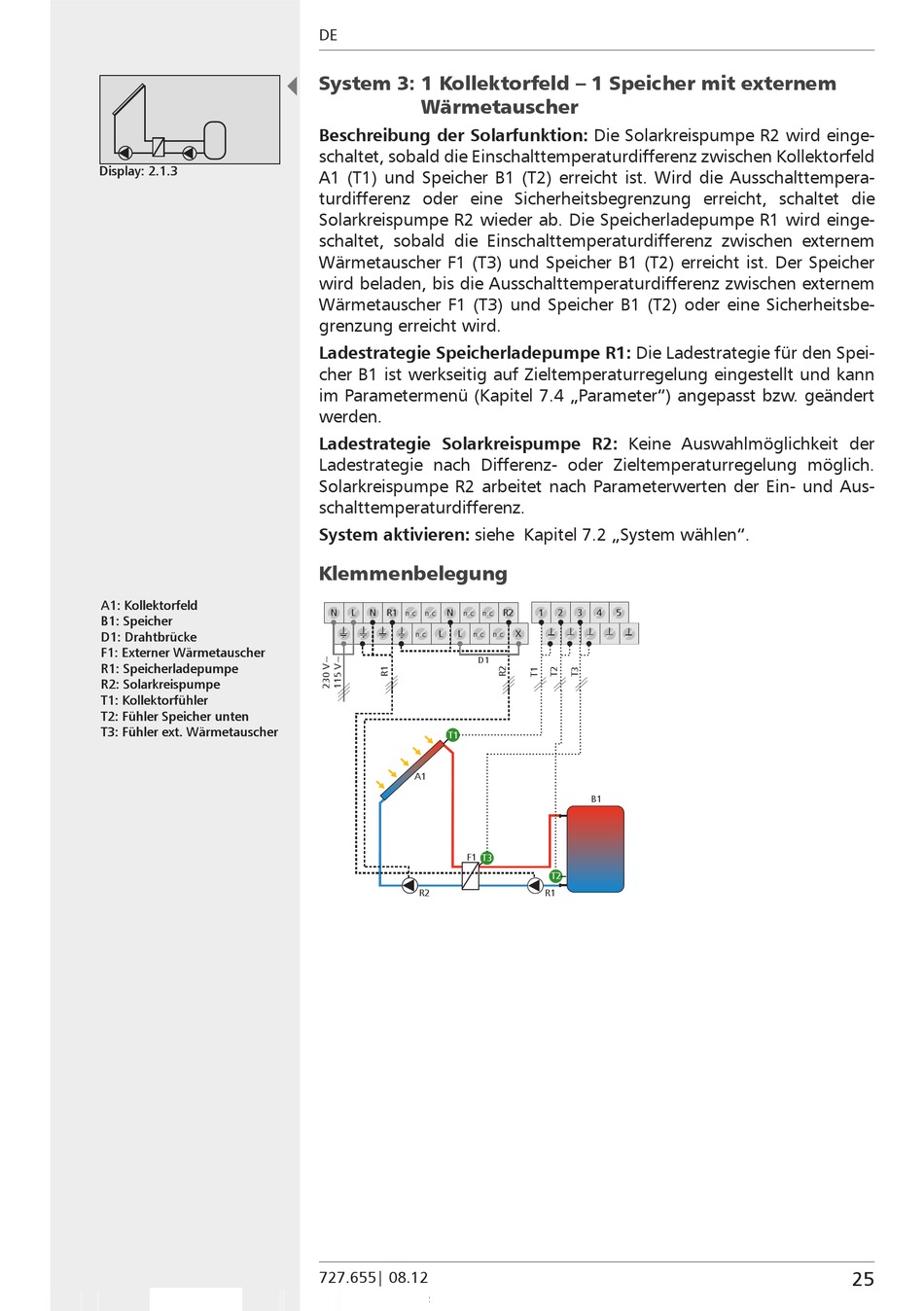

  System 3: 1 Kollektorfeld – 1 Speicher mit externem
Wärmetauscher
Beschreibung der Solarfunktion: Die Solarkreispumpe R2 wird einge-
schaltet, sobald die Einschalttemperaturdifferenz zwischen Kollektorfeld
A1 (T1) und Speicher B1 (T2) erreicht ist. Wird die Ausschalttempera-
turdifferenz oder eine Sicherheitsbegrenzung erreicht, schaltet die
Solarkreispumpe R2 wieder ab. Die Speicherladepumpe R1 wird einge-
schaltet, sobald die Einschalttemperaturdifferenz zwischen externem
Wärmetauscher F1 (T3) und Speicher B1 (T2) erreicht ist. Der Speicher
wird beladen, bis die Ausschalttemperaturdifferenz zwischen externem
Wärmetauscher F1 (T3) und Speicher B1 (T2) oder eine Sicherheitsbe-
grenzung erreicht wird.
Ladestrategie Speicherladepumpe R1: Die Ladestrategie für den Spei-
cher B1 ist werkseitig auf Zieltemperaturregelung eingestellt und kann
im Parametermenü (Kapitel 7.4 „Parameter") angepasst bzw. geändert
werden.
Ladestrategie Solarkreispumpe R2: Keine Auswahlmöglichkeit der
Ladestrategie nach Differenz- oder Zieltemperaturregelung möglich.
Solarkreispumpe R2 arbeitet nach Parameterwerten der Ein- und Aus-
schalttemperaturdifferenz.
System aktivieren: siehe Kapitel 7.2 „System wählen".
Klemmenbelegung
N L N R1 N
n.c. n.c.
L L
n.c.
T1
R2
727.655| 08.12
R2 1 2 3 4 5
n.c. n.c.
X
n.c. n.c.
D1
B1
F1
T3
T2
R1
25
