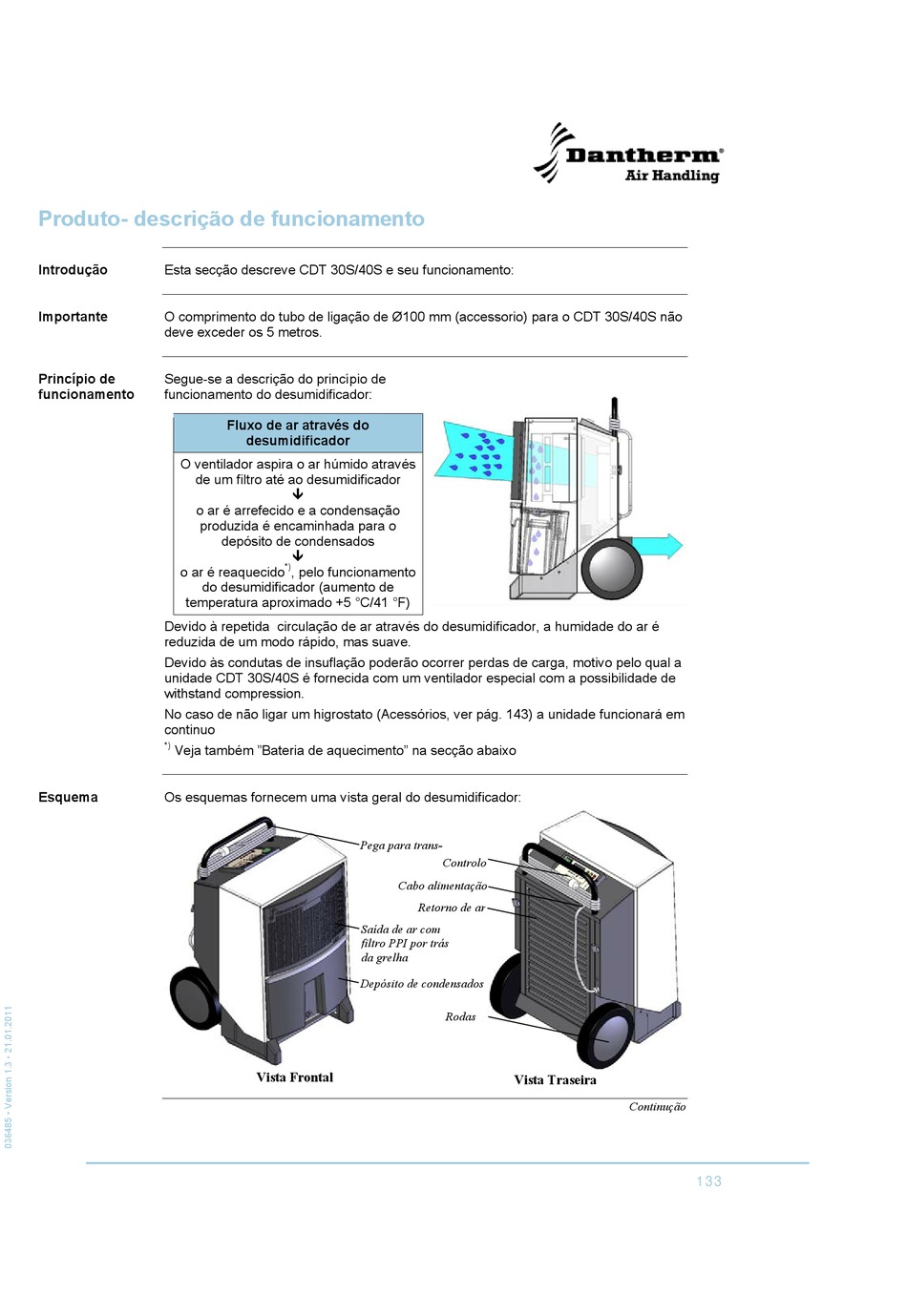

Produto- descrição de funcionamento
Introdução
Esta secção descreve CDT 30S/40S e seu funcionamento:
Importante
O comprimento do tubo de ligação de Ø100 mm (accessorio) para o CDT 30S/40S não
deve exceder os 5 metros.
Princípio de
Segue-se a descrição do princípio de
funcionamento
funcionamento do desumidificador:
O ventilador aspira o ar húmido através
de um filtro até ao desumidificador
o ar é arrefecido e a condensação
produzida é encaminhada para o
o ar é reaquecido
do desumidificador (aumento de
temperatura aproximado +5 °C/41 °F)
Devido à repetida circulação de ar através do desumidificador, a humidade do ar é
reduzida de um modo rápido, mas suave.
Devido às condutas de insuflação poderão ocorrer perdas de carga, motivo pelo qual a
unidade CDT 30S/40S é fornecida com um ventilador especial com a possibilidade de
withstand compression.
No caso de não ligar um higrostato (Acessórios, ver pág. 143) a unidade funcionará em
continuo
*)
Veja também "Bateria de aquecimento" na secção abaixo
Esquema
Os esquemas fornecem uma vista geral do desumidificador:
Fluxo de ar através do
desumidificador
depósito de condensados
*)
, pelo funcionamento
Pega para trans-
Saída de ar com
filtro PPI por trás
da grelha
Depósito de condensados
Vista Frontal
Controlo
Cabo alimentação
Retorno de ar
Rodas
Vista Traseira
Continução
133
