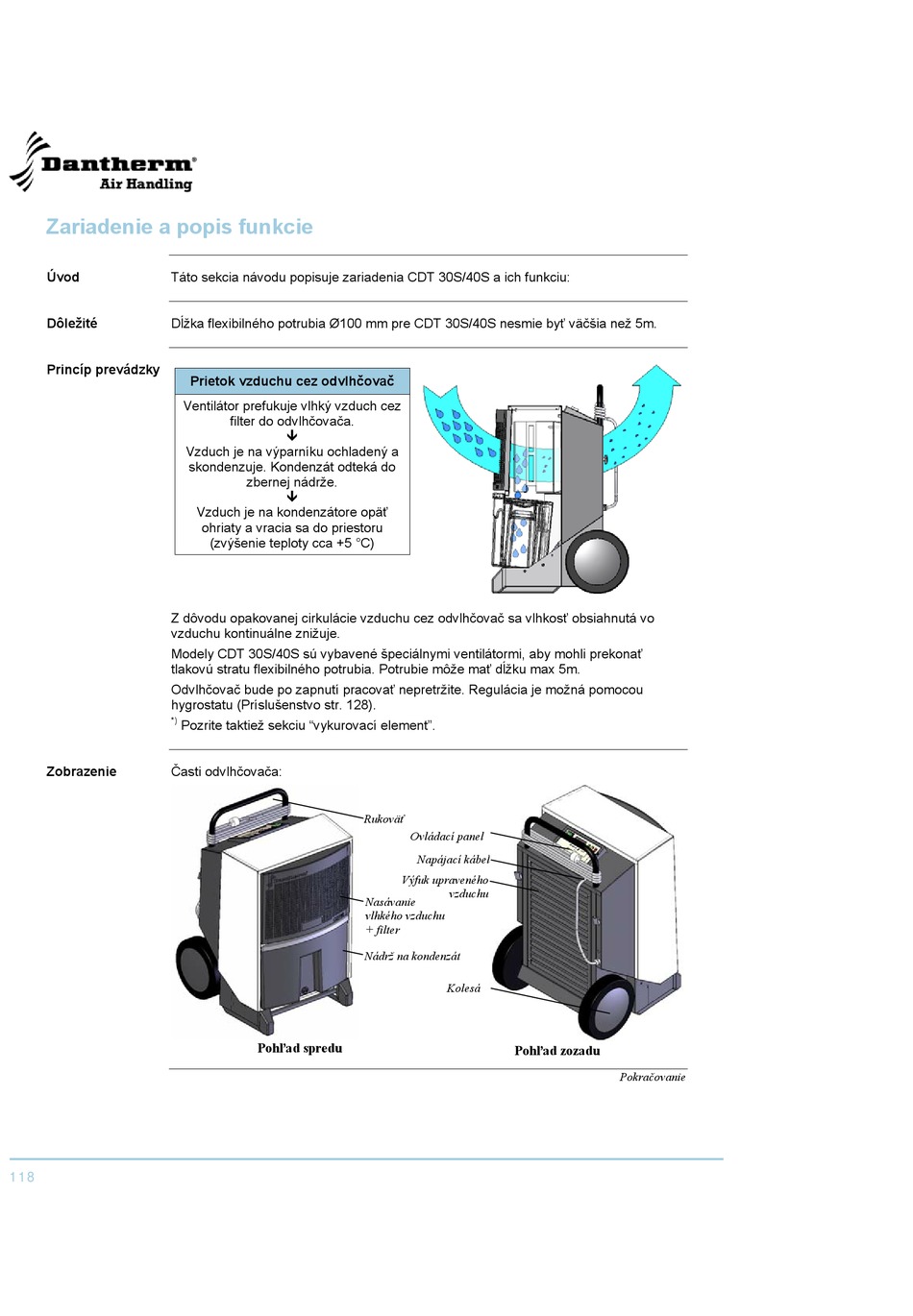

Zariadenie a popis funkcie

Úvod Táto sekcia návodu popisuje zariadenia CDT 30S/40S a ich funkciu:
Dôležité Dĺžka flexibilného potrubia Ø100 mm pre CDT 30S/40S nesmie byť väčšia než 5m.
Princíp prevádzky
Z dôvodu opakovanej cirkulácie vzduchu cez odvlhčovač sa vlhkosť obsiahnutá vo
vzduchu kontinuálne znižuje.
Modely CDT 30S/40S sú vybavené špeciálnymi ventilátormi, aby mohli prekonať
tlakovú stratu flexibilného potrubia. Potrubie môže mať dĺžku max 5m.
Odvlhčovač bude po zapnutí pracovať nepretržite. Regulácia je možná pomocou
hygrostatu (Príslušenstvo str. 128).
*)
Pozrite taktiež sekciu "vykurovací element".
Zobrazenie Časti odvlhčovača:
118
Prietok vzduchu cez odvlhčovač
Ventilátor prefukuje vlhký vzduch cez
filter do odvlhčovača.

Vzduch je na výparníku ochladený a
skondenzuje. Kondenzát odteká do
zbernej nádrže.

Vzduch je na kondenzátore opäť
ohriaty a vracia sa do priestoru
(zvýšenie teploty cca +5 °C)
Pohľad spredu
Rukoväť
Ovládací panel
Napájací kábel
Výfuk upraveného
vzduchu
Nasávanie
vlhkého vzduchu
+ filter
Nádrž na kondenzát
Kolesá
Pohľad zozadu
Pokračovanie
