4 Hinweise – Wartung – Fehler
Einlass-
ventil
104
105
106
107
108
109
110

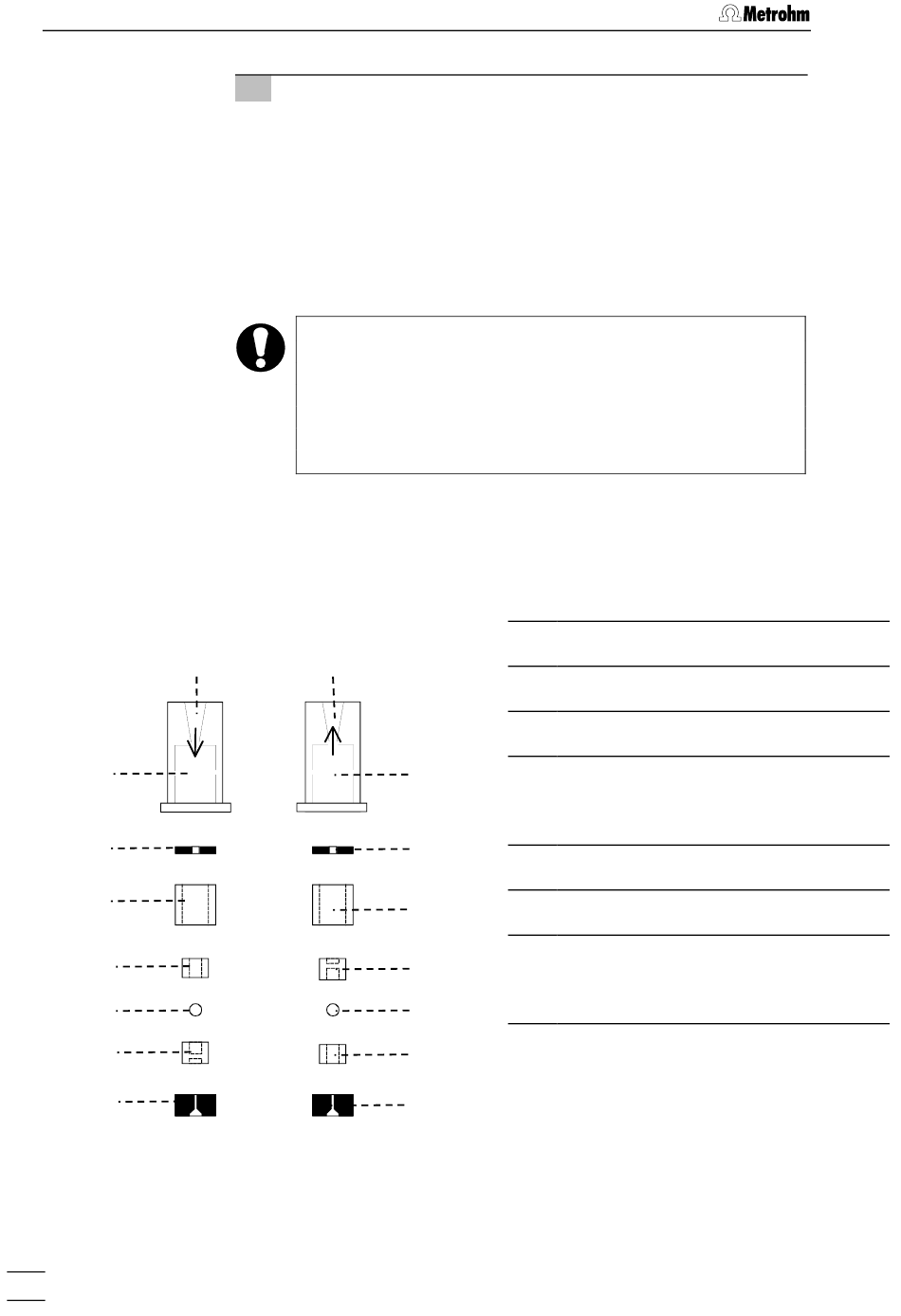

Abb. 21:
Bestandteile von Einlassventil
76
6
Montieren des Pumpenkopfes
• Bestandteile des Pumpenkopfes 40 gemäss Abb. 19 wieder
zusammensetzen. Schraube 90 von Hand fest anziehen. Kol-
benpatrone 94 zuerst von Hand bis zum Anschlag, anschlies-
send mit einem Schraubschlüssel noch um 15° weiter anzie-
hen. Die beiden Ventilschraubhalterungen 101 mit einem
Schraubschlüssel fest anziehen.
• Pumpenkopf 40 mit Hilfe der vier Befestigungsschrauben
wieder auf der Pumpe montieren. Schrauben dabei mit dem
Inbusschlüssel 6.2621.030 fest anziehen.
Damit der Pumpenkopf nicht verkehrt positioniert wird, ist er
auf der Rückseite mit unterschiedlichen Bohrungstiefen für die
Befestigungsbolzen versehen, d.h. ein Befestigungsbolzen ist
länger als alle anderen. Die Bohrung mit der grössten Tiefe
muss folglich dem längsten Bolzen zugeordnet werden. Ist
dies nicht der Fall, zeigt die Pumpe keine einwandfreie Funkti-
on.
• Verbindungskapillare 39 wieder am Pumpenkopf 40 an-
schrauben (siehe Abb. 3 / Abb. 4 / Abb. 5).
• Ansaugschlauch 63 wieder auf Ansaugkapillare 38 am
Pumpenkopf 40 aufstecken.
99
100
Auslass-
ventil
104 Ventilgehäuse
105 Dichtungsring (schwarz)
106 Hülse
107 Saphirhülse
104
Die glänzende Seite muss gegen die
Saphirkugel zeigen
105
108 Saphirkugel
109 Keramikhalterung für Saphirkugel
106
110 Dichtung
109
Die grössere Öffnung muss nach aus-
sen zeigen.
108
107
110
99
und Auslassventil
861 Advanced Compact IC / Gebrauchsanweisung 8.861.1031
