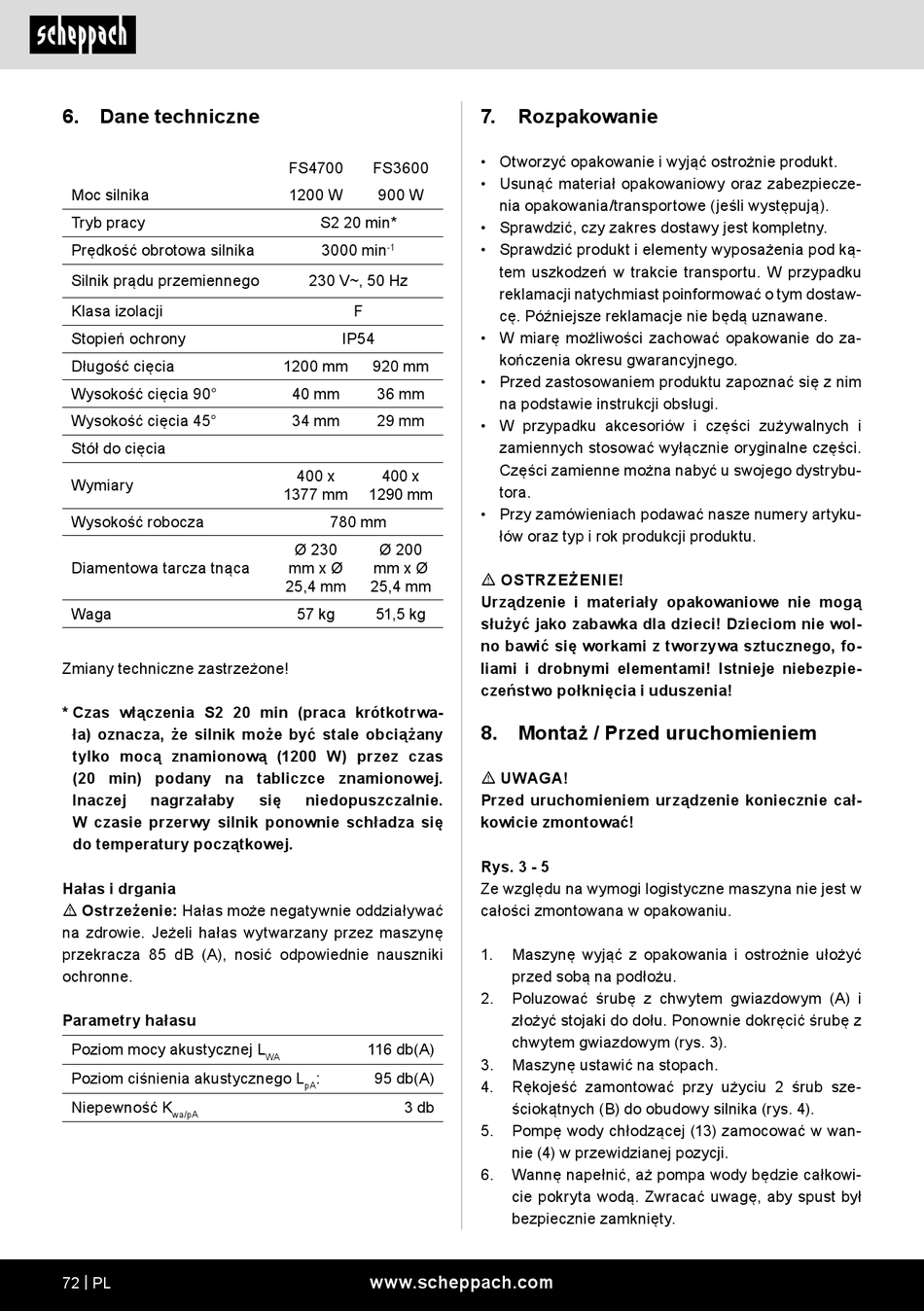

6. Dane techniczne

Moc silnika
Tryb pracy
Prędkość obrotowa silnika
Silnik prądu przemiennego
Klasa izolacji
Stopień ochrony
Długość cięcia
Wysokość cięcia 90°
Wysokość cięcia 45°
Stół do cięcia
Wymiary
Wysokość robocza
Diamentowa tarcza tnąca
Waga
Zmiany techniczne zastrzeżone!
* Czas włączenia S2 20 min (praca krótkotrwa-
ła) oznacza, że silnik może być stale obciążany
tylko mocą znamionową (1200 W) przez czas
(20 min) podany na tabliczce znamionowej.
Inaczej nagrzałaby
W czasie przerwy silnik ponownie schładza się
do temperatury początkowej.
Hałas i drgania
m Ostrzeżenie: Hałas może negatywnie oddziaływać
na zdrowie. Jeżeli hałas wytwarzany przez maszynę
przekracza 85 dB (A), nosić odpowiednie nauszniki
ochronne.
Parametry hałasu
Poziom mocy akustycznej L
Poziom ciśnienia akustycznego L
Niepewność K
wa/pA
72 | PL
FS4700 FS3600
1200 W 900 W
S2 20 min*
3000 min
-1
230 V~, 50 Hz
F
IP54
1200 mm 920 mm
40 mm 36 mm
34 mm 29 mm
400 x 400 x
1377 mm 1290 mm
780 mm
Ø 230 Ø 200
mm x Ø mm x Ø
25,4 mm 25,4 mm
57 kg 51,5 kg
się niedopuszczalnie.
116 db(A)
WA
: 95 db(A)
pA
3 db
www.scheppach.com
7.

Rozpakowanie

• Otworzyć opakowanie i wyjąć ostrożnie produkt.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić produkt i elementy wyposażenia pod ką-
tem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEŻENIE!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
8. Montaż / Przed uruchomieniem
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Rys. 3 - 5
Ze względu na wymogi logistyczne maszyna nie jest w
całości zmontowana w opakowaniu.
1. Maszynę wyjąć z opakowania i ostrożnie ułożyć
przed sobą na podłożu.
2. Poluzować śrubę z chwytem gwiazdowym (A) i
złożyć stojaki do dołu. Ponownie dokręcić śrubę z
chwytem gwiazdowym (rys. 3).
3. Maszynę ustawić na stopach.
4. Rękojeść zamontować przy użyciu 2 śrub sze-
ściokątnych (B) do obudowy silnika (rys. 4).
5. Pompę wody chłodzącej (13) zamocować w wan-
nie (4) w przewidzianej pozycji.
6. Wannę napełnić, aż pompa wody będzie całkowi-
cie pokryta wodą. Zwracać uwagę, aby spust był
bezpiecznie zamknięty.
