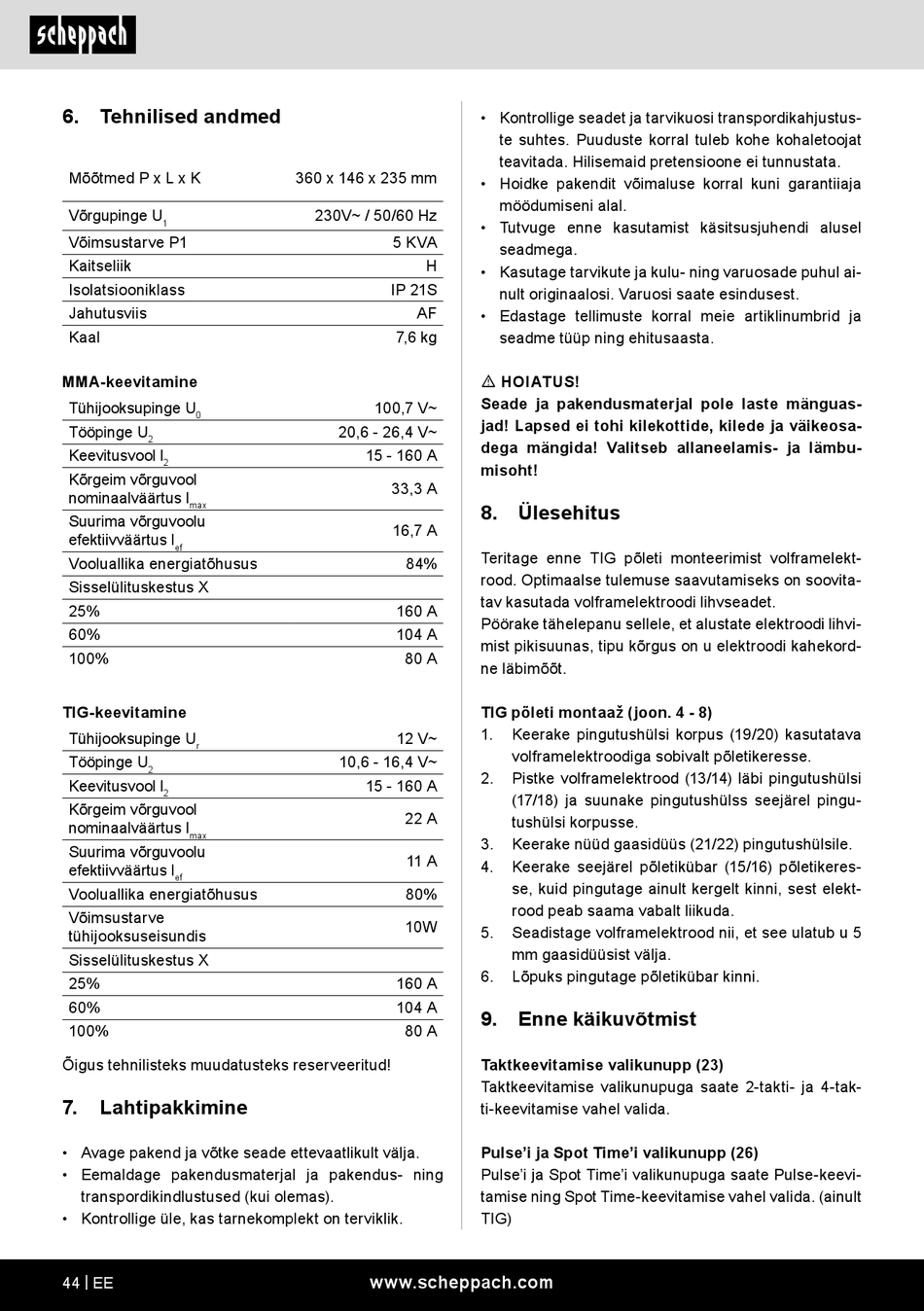

6. Tehnilised andmed
Mõõtmed P x L x K
Võrgupinge U
1
Võimsustarve P1
Kaitseliik
Isolatsiooniklass
Jahutusviis
Kaal
MMA-keevitamine
Tühijooksupinge U
0
Tööpinge U
2
Keevitusvool l
2
Kõrgeim võrguvool
nominaalväärtus l
max
Suurima võrguvoolu
efektiivväärtus l
ef
Vooluallika energiatõhusus
Sisselülituskestus X
25%
60%
100%
TIG-keevitamine
Tühijooksupinge U
r
Tööpinge U
2
Keevitusvool l
2
Kõrgeim võrguvool
nominaalväärtus l
max
Suurima võrguvoolu
efektiivväärtus l
ef
Vooluallika energiatõhusus
Võimsustarve
tühijooksuseisundis
Sisselülituskestus X
25%
60%
100%
Õigus tehnilisteks muudatusteks reserveeritud!
7.
Lahtipakkimine
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
44 | EE
360 x 146 x 235 mm
230V~ / 50/60 Hz
5 KVA
H
IP 21S
AF
7,6 kg
100,7 V~
20,6 - 26,4 V~
15 - 160 A
33,3 A
16,7 A
84%
160 A
104 A
80 A
12 V~
10,6 - 16,4 V~
15 - 160 A
22 A
11 A
80%
10W
160 A
104 A
80 A
www.scheppach.com
• Kontrollige seadet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m HOIATUS!
Seade ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbu-
misoht!
8. Ülesehitus
Teritage enne TIG põleti monteerimist volframelekt-
rood. Optimaalse tulemuse saavutamiseks on soovita-
tav kasutada volframelektroodi lihvseadet.
Pöörake tähelepanu sellele, et alustate elektroodi lihvi-
mist pikisuunas, tipu kõrgus on u elektroodi kahekord-
ne läbimõõt.
TIG põleti montaaž (joon. 4 - 8)
1.
Keerake pingutushülsi korpus (19/20) kasutatava
volframelektroodiga sobivalt põletikeresse.
2.
Pistke volframelektrood (13/14) läbi pingutushülsi
(17/18) ja suunake pingutushülss seejärel pingu-
tushülsi korpusse.
3.
Keerake nüüd gaasidüüs (21/22) pingutushülsile.
4.
Keerake seejärel põletikübar (15/16) põletikeres-
se, kuid pingutage ainult kergelt kinni, sest elekt-
rood peab saama vabalt liikuda.
5.
Seadistage volframelektrood nii, et see ulatub u 5
mm gaasidüüsist välja.
6.
Lõpuks pingutage põletikübar kinni.
9.
Enne käikuvõtmist
Taktkeevitamise valikunupp (23)
Taktkeevitamise valikunupuga saate 2-takti- ja 4-tak-
ti-keevitamise vahel valida.
Pulse'i ja Spot Time'i valikunupp (26)
Pulse'i ja Spot Time'i valikunupuga saate Pulse-keevi-
tamise ning Spot Time-keevitamise vahel valida. (ainult
TIG)
