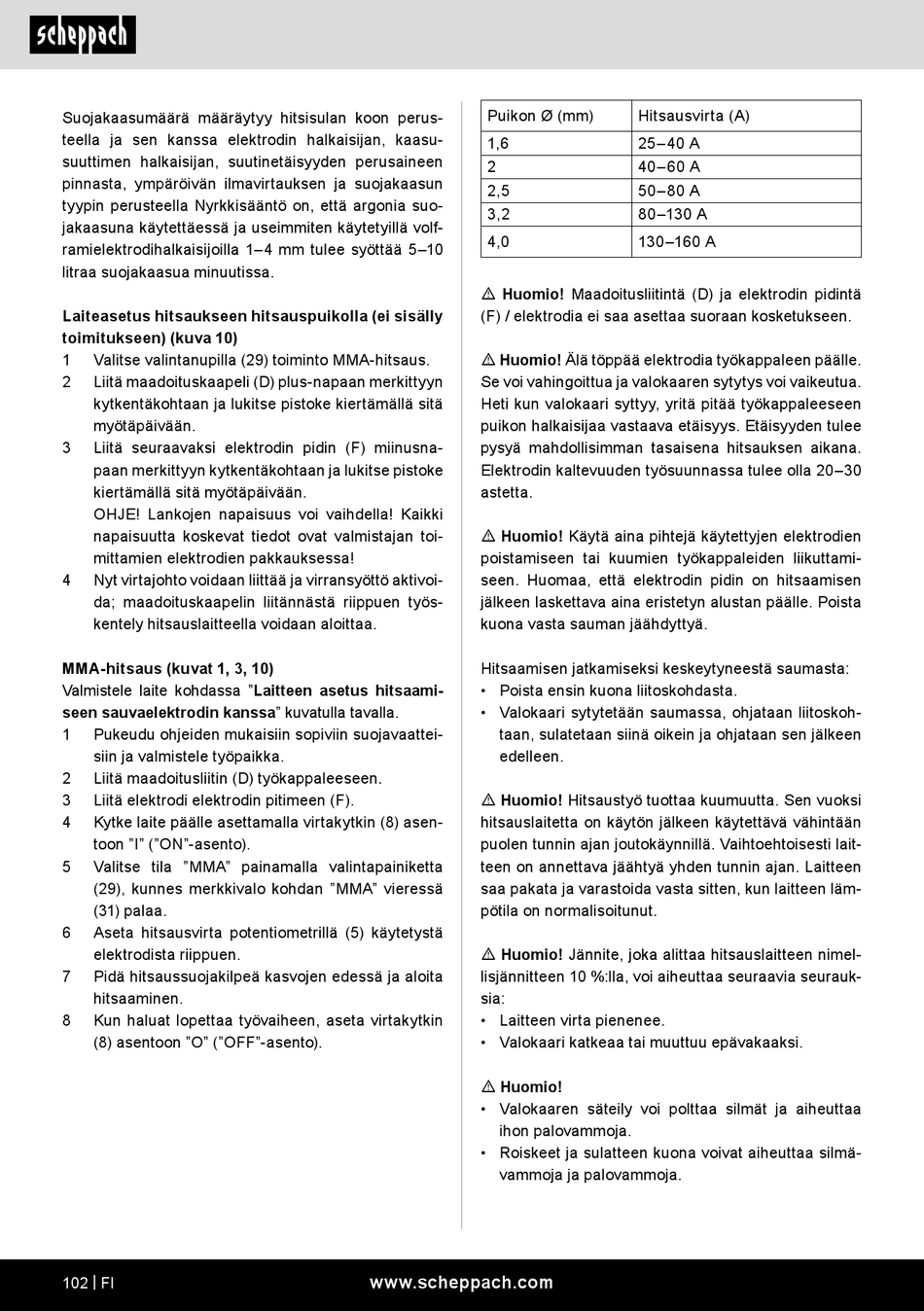

Suojakaasumäärä määräytyy hitsisulan koon perus-
teella ja sen kanssa elektrodin halkaisijan, kaasu-
suuttimen halkaisijan, suutinetäisyyden perusaineen
pinnasta, ympäröivän ilmavirtauksen ja suojakaasun
tyypin perusteella Nyrkkisääntö on, että argonia suo-
jakaasuna käytettäessä ja useimmiten käytetyillä volf-
ramielektrodihalkaisijoilla 1–4 mm tulee syöttää 5–10
litraa suojakaasua minuutissa.
Laiteasetus hitsaukseen hitsauspuikolla (ei sisälly
toimitukseen) (kuva 10)
1 Valitse valintanupilla (29) toiminto MMA-hitsaus.
2 Liitä maadoituskaapeli (D) plus-napaan merkittyyn
kytkentäkohtaan ja lukitse pistoke kiertämällä sitä
myötäpäivään.
3 Liitä seuraavaksi elektrodin pidin (F) miinusna-
paan merkittyyn kytkentäkohtaan ja lukitse pistoke
kiertämällä sitä myötäpäivään.
OHJE! Lankojen napaisuus voi vaihdella! Kaikki
napaisuutta koskevat tiedot ovat valmistajan toi-
mittamien elektrodien pakkauksessa!
4 Nyt virtajohto voidaan liittää ja virransyöttö aktivoi-
da; maadoituskaapelin liitännästä riippuen työs-
kentely hitsauslaitteella voidaan aloittaa.
MMA-hitsaus (kuvat 1, 3, 10)
Valmistele laite kohdassa "Laitteen asetus hitsaami-
seen sauvaelektrodin kanssa" kuvatulla tavalla.
1 Pukeudu ohjeiden mukaisiin sopiviin suojavaattei-
siin ja valmistele työpaikka.
2 Liitä maadoitusliitin (D) työkappaleeseen.
3 Liitä elektrodi elektrodin pitimeen (F).
4 Kytke laite päälle asettamalla virtakytkin (8) asen-
toon "I" ("ON"-asento).
5 Valitse tila "MMA" painamalla valintapainiketta
(29), kunnes merkkivalo kohdan "MMA" vieressä
(31) palaa.
6 Aseta hitsausvirta potentiometrillä (5) käytetystä
elektrodista riippuen.
7 Pidä hitsaussuojakilpeä kasvojen edessä ja aloita
hitsaaminen.
8 Kun haluat lopettaa työvaiheen, aseta virtakytkin
(8) asentoon "O" ("OFF"-asento).
102 | FI
Puikon Ø (mm)
1,6
2
2,5
3,2
4,0
m Huomio! Maadoitusliitintä (D) ja elektrodin pidintä
(F) / elektrodia ei saa asettaa suoraan kosketukseen.
m Huomio! Älä töppää elektrodia työkappaleen päälle.
Se voi vahingoittua ja valokaaren sytytys voi vaikeutua.
Heti kun valokaari syttyy, yritä pitää työkappaleeseen
puikon halkaisijaa vastaava etäisyys. Etäisyyden tulee
pysyä mahdollisimman tasaisena hitsauksen aikana.
Elektrodin kaltevuuden työsuunnassa tulee olla 20–30
astetta.
m Huomio! Käytä aina pihtejä käytettyjen elektrodien
poistamiseen tai kuumien työkappaleiden liikuttami-
seen. Huomaa, että elektrodin pidin on hitsaamisen
jälkeen laskettava aina eristetyn alustan päälle. Poista
kuona vasta sauman jäähdyttyä.
Hitsaamisen jatkamiseksi keskeytyneestä saumasta:
• Poista ensin kuona liitoskohdasta.
• Valokaari sytytetään saumassa, ohjataan liitoskoh-
taan, sulatetaan siinä oikein ja ohjataan sen jälkeen
edelleen.
m Huomio! Hitsaustyö tuottaa kuumuutta. Sen vuoksi
hitsauslaitetta on käytön jälkeen käytettävä vähintään
puolen tunnin ajan joutokäynnillä. Vaihtoehtoisesti lait-
teen on annettava jäähtyä yhden tunnin ajan. Laitteen
saa pakata ja varastoida vasta sitten, kun laitteen läm-
pötila on normalisoitunut.
m Huomio! Jännite, joka alittaa hitsauslaitteen nimel-
lisjännitteen 10 %:lla, voi aiheuttaa seuraavia seurauk-
sia:
• Laitteen virta pienenee.
• Valokaari katkeaa tai muuttuu epävakaaksi.
m Huomio!
• Valokaaren säteily voi polttaa silmät ja aiheuttaa
ihon palovammoja.
• Roiskeet ja sulatteen kuona voivat aiheuttaa silmä-
vammoja ja palovammoja.
www.scheppach.com
Hitsausvirta (A)
25–40 A
40–60 A
50–80 A
80–130 A
130–160 A
