Rotoclear C Basic Betriebsanleitung Seite 9

legen Sie den beiliegenden Dichtungsring in die dafür
vorgesehene Nut (Abb. 3-D) ein.
Als Befestigungsschnittstelle befinden sich, wie oben
beschrieben, zwei M4-Gewinde (Abb. 3-C) auf der Rück-
seite des Gehäuses.
Zur Befestigung sind, die zwei auf der Rückseite im
Abstand von 51 mm befindlichen M4-Gewinde (Abb. 3-C)
zu verwenden.
Die Einschraubtiefe darf max. 4 mm betragen, das
Anzugsdrehmoment max. 1,5 Nm.
Das an die Schnittstelle (Abb. 3-A) angeschlossene Kabel
sowie die Sperrluftleitung (Abb. 3-B) können offen im
medienbeaufschlagten Raum liegen, sofern sie durch
Beschuss von Spänen oder anderen scharfkantigen Teilen
geschützt sind.
Stellen Sie sicher, dass das System stromlos
geschaltet ist. Schließen Sie das Datenkabel mit dem
Stecker an die entsprechende Schnittstelle (Abb. 3-A) auf
der Rückseite fest an, sodass der Stecker dicht abschließt.
Verbinden Sie den Steckverbinder mit Ihrer Druckluftver-
2x M4
E2

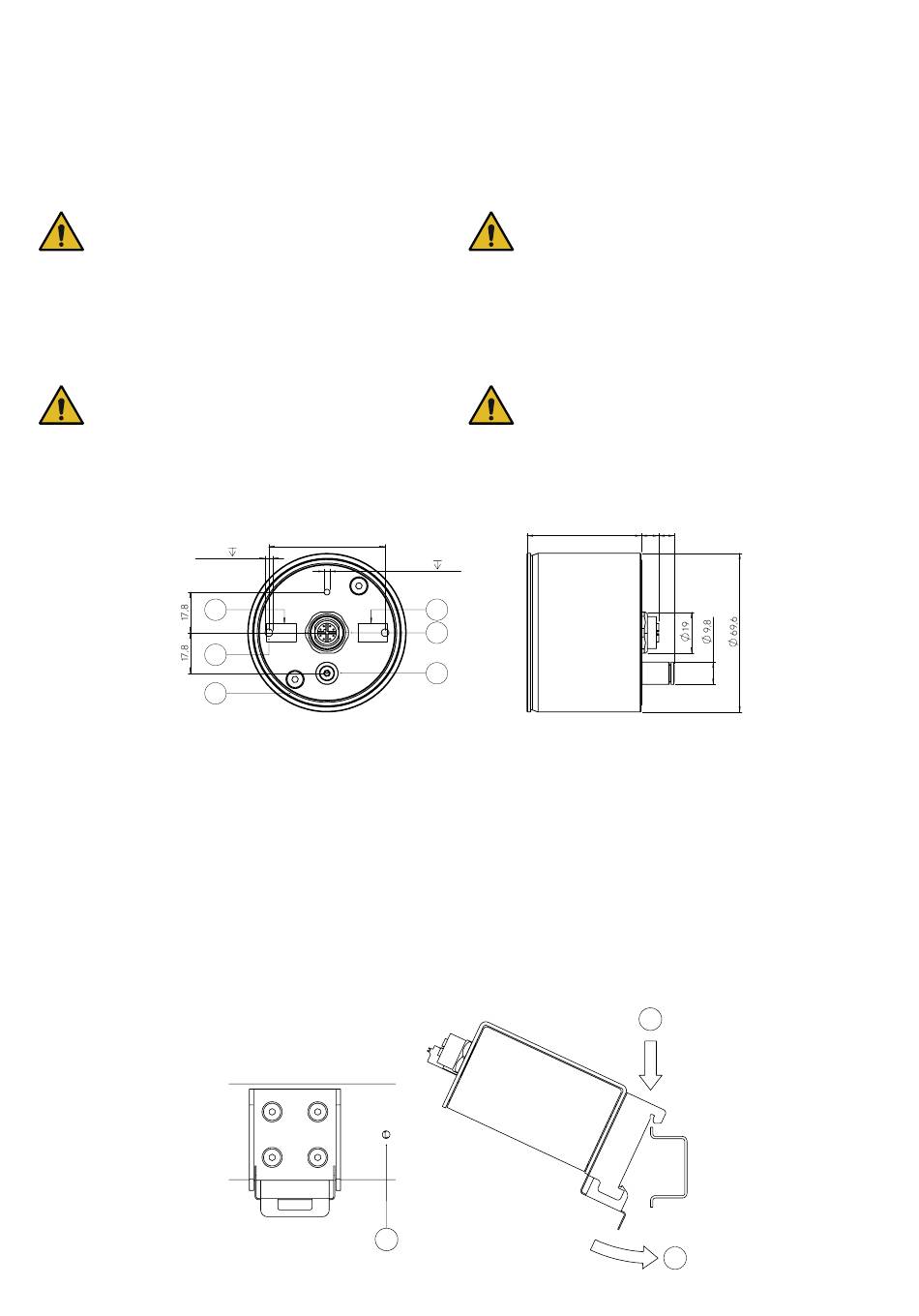

Abbildung 3
sorgung (Abb. 3-B).
Beachten Sie bei der Installation des Kamerakopfs die
Sicherheitsbestimmungen, u.a. die Erdung sowie die
optionale Verwendung des Pigtailkabels für den Fall eines
Einsatzes in Nassräumen, s. Kapitel Inbetriebnahme.
HDMI-Box
Die HDMI-Box wird typischerweise im Schaltschrank
oder in einem geschützten, für elektronische Geräte
Abbildung 4
51
4,0
C
D
A
ring into the groove (Fig. 3-D) provided (enclosed).
As described above, two M4 threads (Fig. 3-C) are provided
on the back of the housing as a mounting interface.
For mounting, use the two M4 threads (Fig. 3-C) on the
rear side at a distance of 51 mm.
The screw-in depth may be max. 4 mm, the
tightening torque max. 1.5 Nm.
The cable connected to the interface (Fig. 3-A) as well
as the sealing air tube (Fig. 3-B) can be left open in the
space exposed to media, provided that they are protected
against shavings or other sharp-edged parts.
Make sure that the system is disconnected from
the power supply. Connect the data cable firmly with
the plug to the corresponding interface (Fig. 3-A) on
the rear, such that the plug closes tightly. Connect the
plug connector to your compressed air supply (Fig. 3-B).
50
M3 3,0
E1
A
B
When installing the camera head, please observe the
safety regulations, including the grounding and the
optional use of the pigtail cable for use in wet rooms, see
the chapter Startup.
HDMI unit
The HDMI unit is typically installed on a top hat rail
according to DIN EN 60715 in the control cabinet or in a
9
7,8 7
1
2
Figure 3
Figure 4
