Rotoclear C Basic Betriebsanleitung Seite 14

Halter (Abb. 8-C) ein.
Bringen Sie die Dichtung (Abb. 8-G3) zwischen den
Metallteilen auf das Datenkabel auf. Achten Sie darauf die
entsprechende Bohrung zum Kabeldurchmesser auszu-
wählen.
Schrauben Sie die Kabeldurchführung zusammen. Bevor
sie festgezogen wird, legen Sie die Blindstopfen in die
beiden anderen Bohrungen, sowie die Sperrluftleitung
(Abb. 8-H) in die 6 mm Bohrung ein.
Flex-Armhalter (Vorwandmontage)
Es gibt mehrere Möglichkeiten den Flex-Armhalter
(Vorwandmontage) zu befestigen:
1. in Blech: Führen Sie von der Rückseite des Blechs die
M6 Schrauben (Abb. 9-A) hindurch und setzen den
M6 Usit-Ring (Abb. 9-B) auf. Schrauben Sie damit den
Adapter fest.
2. In Vollmaterial mit M5 Gewinde: Führen Sie hierzu die
M5 × 20 Schrauben (Abb. 9-C) mit aufgesetztem M5
Usit-Ring (Abb. 9-D) von der Innenseite des Adapters
ein und schrauben Sie ihn an dem aufnehmenden Teil
mit vorbereiteten M5 Gewinden fest.
3. Für weitere Montagearten stehen M5 Gewinde
auf der Rückseite zur Verfügung, siehe Abbildung.
Schließen Sie hierfür die Bohrungen auf der Rück-
seite des Adapters mit der M6 Schraube (Abb. 9-E)
mit aufgesetztem M6 Usit-Ring (Abb. 9-B) wie in 1.
beschrieben von der Innenseite luftdicht ab.
Führen Sie nun das Datenkabel durch den Adapter von
der angewinkelten Seite aus durch und schrauben Sie
den Gelenkteil des Halters auf den Adapter auf. Dichten
Sie die Verschraubung mit dem beiliegenden Dichtungs-
ring fachgerecht ab. Montieren Sie auf der flachen
Seite die Kabeldurchführung wie im vorhergehenden
Abschnitt beschrieben. Dichten Sie die nicht verwendeten
Bohrungen für andere Kabelvarianten mit den Bolzen
ab und schließen Sie die Sperrluftleitung an der 6 mm
Bohrung an. Alternativ kann zwischen Kabeldurchführung
und Adapter auch ein Schutzschlauch montiert werden.

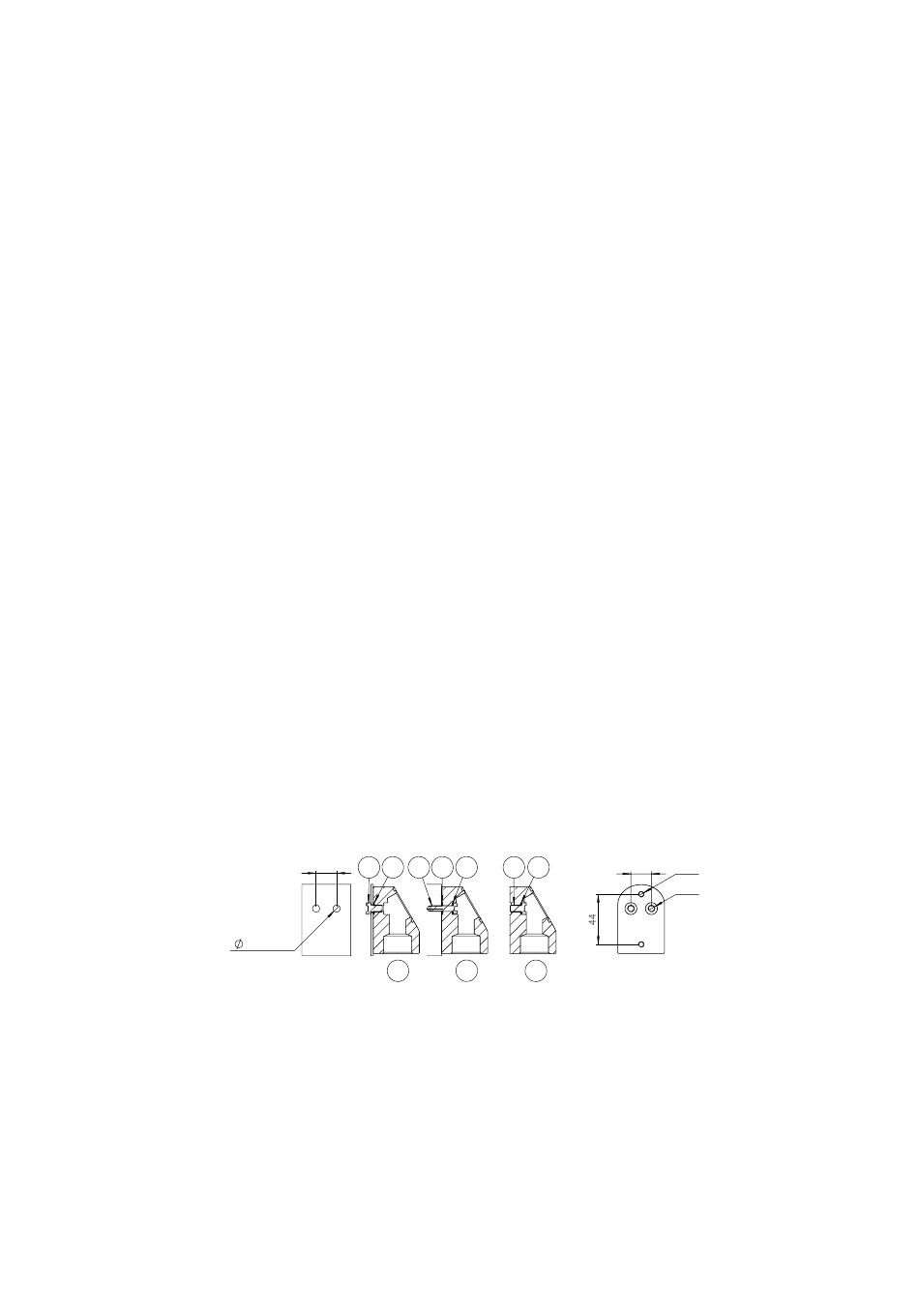

Abbildung 9
Für die Durchführung der Kabel durch die Maschinenwand
sind die Kabeldurchführungen separat erhältlich.
Flex-Armhalter (Magnethalter)
Alternativ lässt sich an den Adapter auch ein Schuh mit
zwei Rundmagneten anschrauben. Dies ermöglicht
einen flexiblen und einfachen, bzw. temporären Einbau,
beispielsweise für Testzwecke. Wie im vorgehenden
Abschnitt unter Punkt 3. beschrieben, muss der Adapter
D
A B C
18
+ 0,3
6,20
- 0,1
1.
for the cable diameter.
Screw the cable bushing together. Before it is tightened,
insert the dummy plugs into the other two holes and the
sealing air tube (Fig. 8-H) into the 6 mm hole.
Flex arm mount (pre-wall mounting)
There are several options for fixing the flex arm mount
(pre-wall mounting) in place:
1. In sheet metal: Insert the M6 screws through the sheet
metal from the rear (Fig. 9-A) and fit the M6 Usit ring
(Fig. 9-B) over them. Use it to screw the adapter in
place.
2. In solid material with M5 thread: In this case, insert the
M5 × 20 screws (Fig. 9-C) with the M5 Usit ring (Fig.
9-D) fitted from the inside of the adapter and screw it to
the receiving part via the prepared M5 threads.
3. M5 threads are available on the rear for other types
of mounting, see Figure. For this purpose, seal the
holes on the rear of the adapter from the inside using
the M6 screw (Fig. 9-E) with the M6 Usit ring (Fig. 9-B)
attached, as described in 1, making sure that they are
airtight.
Now feed the data cable through the adapter from the
angled side and screw the jointed section of the mount
onto the adapter. Use the enclosed sealing ring to properly
seal the screw connection. On the flat side, mount the
D
D-D
cable bushing as described in the previous section.
1 : 2
Seal the unused holes for other cable variants using the
bolts and connect the sealing air tube to the 6 mm hole.
Alternatively, a protective hose can also be mounted
between the cable bushing and the adapter. Cable
D D E B
2. 3.
bushings are available separately for feeding the cables
through the machine wall.
Flex arm mount (magnetic mounting)
Alternatively, a saddle with two round magnets can also be
screwed onto the adapter. This allows for easy and flexible
and/or temporary installation, e.g. for testing purposes.
As described under point 3 of the previous section, the
adapter must be sealed in an airtight fashion using the M6
14
18
M5
M6
Figure 9
