Rotoclear C Basic Betriebsanleitung Seite 15

mittels der M6 Schrauben luftdicht abgeschlossen
werden.
Beachten Sie, dass die verwendeten Neodym-
(( ))
magnete sehr starke Kräfte entwickeln können. Gegenpole
ziehen sich an und können zusammen schlagen. Es besteht
die Gefahr von Verletzungen z.B. durch Einklemmen von
Fingern. Tragen Sie geeignete Schutzausrüstung wie z.B.
Handschuhe.
Achten Sie auf die magnetischen Kräfte, wenn Sie eine
medizinische Kreislaufunterstützung implantiert haben.
Halten Sie die Bauteile nicht unmittelbar vor Ihren Körper.
Halten Sie einen Abstand zwischen Implantat und Magnet-
schuh von mindestens 20 cm ein.
Schutzschlauch
Für die Flex-Armhaltervarianten (Abb. 10-A) Vorwand-
montage und Magnethalter ist ein Schutzschlauch
verfügbar, um Datenkabel und Sperrluftleitung im
Maschineninnenraum vor Späne und Kühlschmierstoffen
geschützt führen zu können.
Der Schutzschlauch ist nicht zu 100% gegen
Eindringen von Kühlschmierstoffen oder Ölen geschützt.
Vorwiegend schützt dieser die innenliegenden Leitungen
vor mechanischer Beschädigung.
Der Schutzschlauch kann auch mit dem Flex-Armhalter
Blecheinbau kombiniert werden, jedoch ist bei diesem
Halter vorgesehen, dass die Kabel an direkt durch die
Blechwand in einen geschützen Bereich geführt werden.
Wird der Schutzschlauch mit dem Flex-Armhalter
(Magnethalter) für temporären Einbau kombiniert, so ist
darauf zu achten, den Schutzschlauch geeignet zu führen
und so zu befestigen, dass der sichere Halt des Kamera-
kopfes gewährleistet ist.
Zur Montage wird der Halter wie oben beschrieben in
Betrieb genommen. Anstelle der Mutter (Abb. 10-B)
der Kabelverschraubung wird die Seite des Schutz-
schlauches mit Schlauchverschraubung (Abb. 10-C) ohne
Kontermutter auf den Dichtungsgummi (Abb. 10-D) der
Kabeldurchführung geschraubt und dabei geklemmt.
Achten Sie darauf, dass Sperrluftleitung (Abb. 10-E) und
Datenkabel (Abb. 10-F) im Dichtungsgummi korrekt sitzen.
Die Gegenseite des Schutzschlauches ist mit einer
Schlauchverschraubung (Abb. 10-G) inklusive Dichtungs-

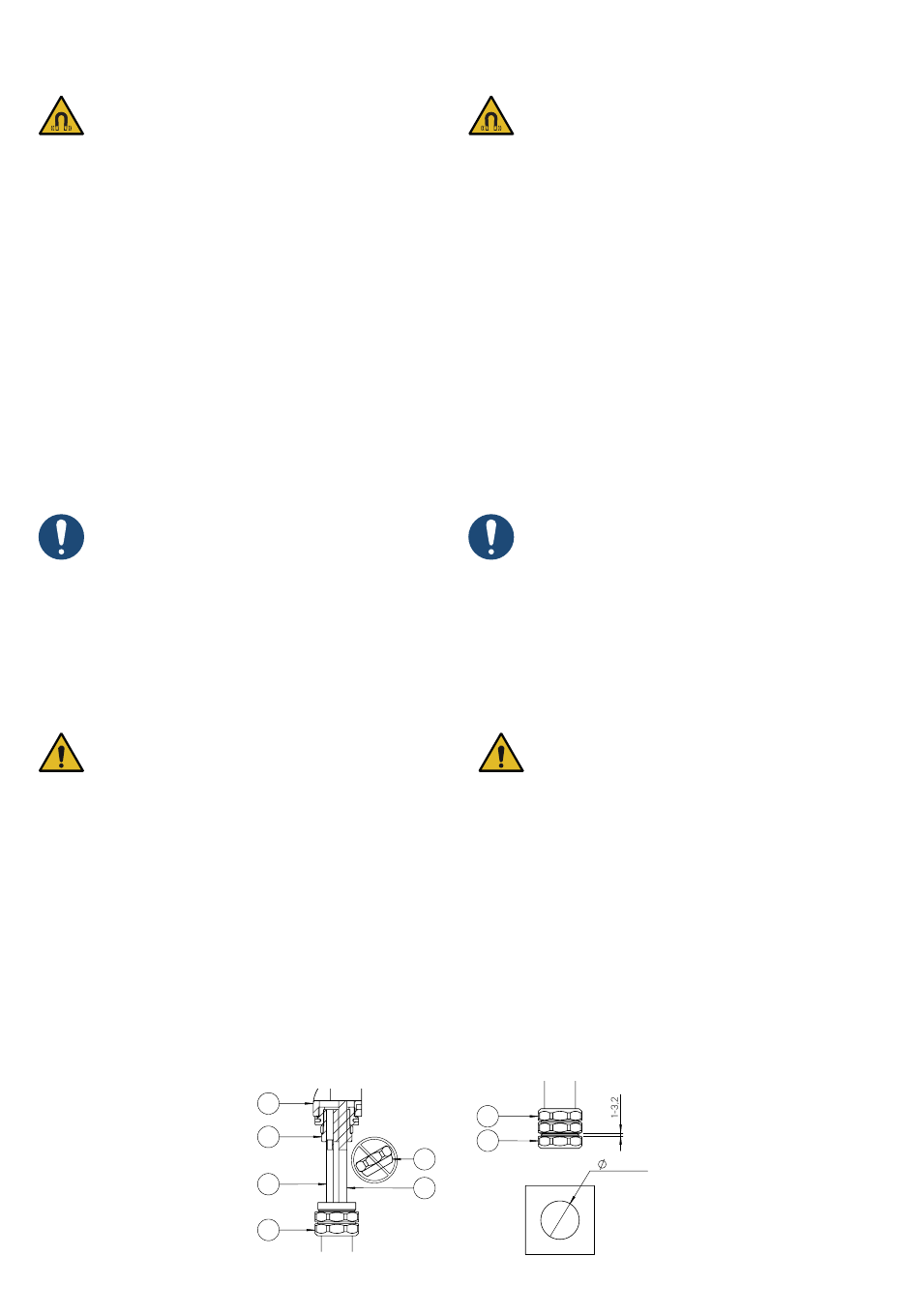

Abbildung 10
A
D
B
E
F
C
screws.
Please note that extremely powerful forces may
(( ))
result from the neodymium magnets used. Opposing
poles attract and can strike each other. There is a risk
of injury, e.g. of fingers getting clamped. Wear suitable
protective equipment, such as gloves.
Pay attention to the magnetic forces if you have
medical circulatory support implanted. Do not hold the
components directly in front of your body. Keep a minimum
distance of 20 cm between the implant and the magnetic
saddle.
Protective hose
A protective hose is available for the flex arm mount
variants (Fig. 10-A) pre-wall mounting and magnetic
mounting in order to be able to route the data cable and
sealing air line in the machine interior protected from chips
and cooling lubricants.
The protective hose is not 100% protected against
the penetration of cooling lubricants or oils. It mainly
protects the internal lines from mechanical damage.
The protective hose can also be combined with the Flex
arm mount for through-wall mounting, however, for this
mount it is intended that the cables are routed directly
through the sheet metal wall into a protected area.
If the protective hose is combined with the
flex arm mount (magnetic mounting) for temporary
installation, make sure that the protective conduit is routed
appropriately and fastened in such a way that the camera
head is held securely.
For installation, the mount is put into operation as
described above. Instead of the nut (fig. 10-B) of the cable
gland, the side of the protective hose with hose gland (fig.
10-C) is screwed onto the sealing rubber (fig. 10-D) of the
cable gland without lock nut and clamped in the process.
Make sure that the sealing air hose (Fig. 10-E) and data
cable (Fig. 10-F) are correctly seated in the sealing rubber.
The opposite side of the protective hose is equipped with
a hose fitting (Fig. 10-G) including a sealing ring and a lock
nut (Fig. 10-H). The sealing ring seals against a sheet metal
G
H
33,5
15
+ 0,5
- 0,3
Figure 10
