Montage Halterungen (Zubehör); Installation Of Mounts (Accessory) - Rotoclear C Basic Betriebsanleitung

während des Betriebs an- und abgesteckt werden.
An den Anschlüssen befinden sich die M18×1.0
Außengewinde, die zur Befestigung mit dem separat
erhältlichen Halter verwendet werden können.
Der Halter ist mit zwei M6 Gewinden ausgestattet. Für eine
vorder- oder rückseiteige Installation des Halters liegen
M4 sowie M6 Schrauben (Abb. 5-E) bei.

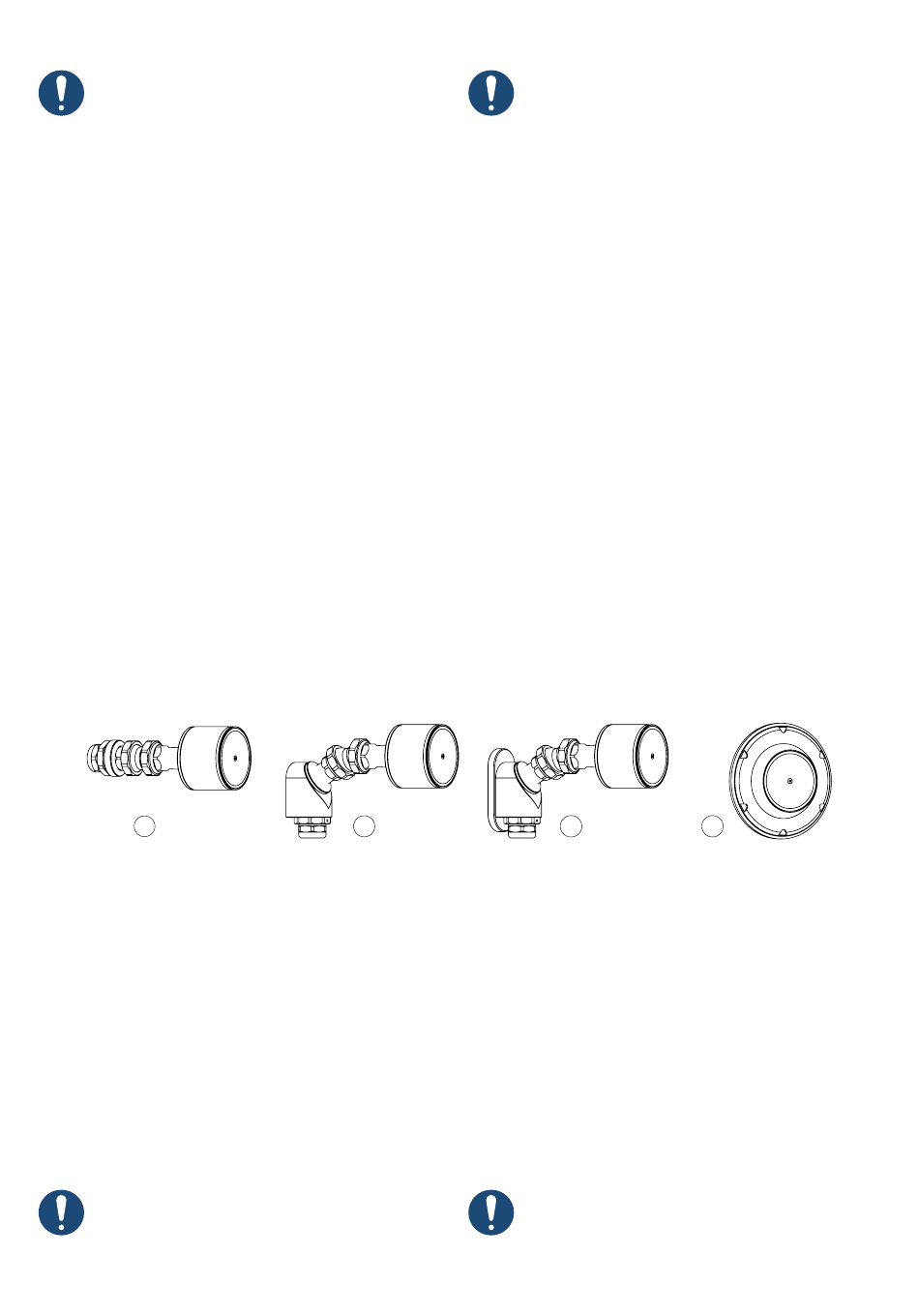

Montage Halterungen (Zubehör)
Es sind mehrere Halter für die Installation des Kamera-
kopfes im Maschineninnenraum als optionales Zubehör
verfügbar.
• Der Flex-Armhalter (Blecheinbau) (Abb. 6-A) eignet
sich am besten für die Installation in eine Blechwand
mit direkter Durchführung der Kabel.
• Der Flex-Armhalter (Vorwandmontage) (Abb. 6-B)
lässt sich flexibel an Blechwände oder in Vollmaterial
montieren, auch dort wo keine direkte Kabeldurch-
führung durch die Gehäusewandung möglich ist.
• Der Flex-Armhalter (Magnethalter) (Abb. 6-C) eignet
sich für einfache und schnelle Montage ohne Modi-
fikation an der Werkzeugmaschine, insbesondere für
Tests bzw. die Auswahl des geeigneten Einbauorts. Für
dauerhafte Installation wird die Montage empfohlen.
In den Standardversion sind bei allen Varianten des Flex-
Armhalters ± 40° Neigung (± 20° pro Gelenk) möglich. Es
sind Verlängerungsstücke verfügbar, die jeweils zusätz-
liche ± 20° Neigung ermöglichen.
• Der Kugelkopfhalter (Abb. 6-D, Abbildung ohne
Werkzeug und ohne Gegenhalter) ist für den Einbau
A
Abbildung 6
in eine Blechwand vorgesehen. Aufgrund der flachen
und spanabweisenden Konturen neigt dieser Halter
zu vergleichsweise geringer Spänenesterbildung. Der
Halter ist nur mit Kameraköpfen mit Kugelgehäuse
kompatibel. Die maximale Neigung beträgt ± 20° zur
Bohrungsachse. Der Kamerakopf ist mit Ausrichtung
von 0–360° gedreht einbaubar.
Flex-Armhalter
Es sind mehrere Versionen der Flex-Armhalter für die
Installation des Kamerakopfes im Maschineninnenraum als
optionales Zubehör verfügbar.
Auf Anfrage erhalten Sie CAD-Modelle der
verschiedenen Versionen.
connected and disconnected during operation.
There are M18×1.0 male threads on the connectors,
which can be used for mounting with the separately
available holder.
The mount is equipped with two M6 threads. M4 as
well as M6 screws (fig. 5-E) are included for front or rear
installation of the holder.

Installation of mounts (accessory)

Several mounts for installing the camera head in the
internal chamber of the machine are available as optional
accessories.
• The flex arm mount (trough-wall mounting) (Fig. 6-A) is
ideal for installation in a sheet metal wall with a direct
cable feed-through.
• The flex arm mount (pre-wall mounting) (Fig. 6-B) can
be flexibly mounted on sheet metal walls or in solid
materials, even in places where a direct cable feed-
through through the housing wall is not possible.
• The flex arm mount (magnetic mounting) (Fig. 6-C)
is ideal for simple and quick mounting without
modification to the machine tool, in particular for
tests or selecting a suitable installation location. For
permanent installation, mounting is recommended.
In the standard versions, an inclination of ± 40° (± 20°
per joint) is possible for all variants of the flex arm mount.
Extension pieces are available, each of which allows an
additional inclination of ± 20°.
• The ball head mount (Fig. 6-D, shown without tool and
without counterholder) is designed for installation in a
B
sheet metal wall. Thanks to its flat and chip-repellent
contours, comparatively few chip nests occur when
using this mount. This mount is only compatible with
camera heads with a ball housing. The maximum
inclination is ± 20° to the axis of the drill hole. The
camera head can be installed with a rotation ranging
from 0–360°.
Flex arm mount
Several versions of the flex arm mount for installing the
camera head in the internal chamber of the machine are
available as optional accessories.
CAD models of the various versions are available
upon request.
12
C D
Figure 6
