II. BESCHREIBUNG DES STEUERGERÄTES
Das Steuergerät EU-M-12 ist für den Einsatz mit der Steuerleiste EU-L-12 konzipiert und eignet sich für die Steuerung von
untergeordneten Raumreglern, Fühlern und Thermostat-Stellantrieben. Es verfügt sowohl über eine kabelgebundene RS 485-
als auch über eine kabellose Kommunikation.
Das Gerät ermöglicht die Verwaltung der Anlage durch die Steuerung und Bearbeitung der Einstellungen spezifischer Geräte
des Heizsystems in einzelnen Zonen: Solltemperatur, Fußbodenheizung, Zeitpläne usw.
HINWEIS
Es kann nur ein Bediengerät in einer Anlage installiert werden, das bis zu 40 Heizzonen bedienen kann.
Funktionen und Ausstattung des Steuergerätes:
•
Möglichkeit zur Steuerung des Betriebs der Steuerleisten EU-L-12 und EU-ML-12 und der zugehörigen
Thermostatstellantriebe, Raumregler, kabelgebundenen und kabellosen Temperatursensoren (zielgebundene Serie
12 oder universelle, z. B. EU-R-8b Plus, EU-C-8r)
•
Großer Farbglasbildschirm.
Das Steuergerät misst nicht die Temperatur! Dies übernehmen die in den Geräten EU-L-12 und EU-ML-12
registrierten Temperaturregler und Sensoren.
III. MONTAGE DES STEUERGERÄTES

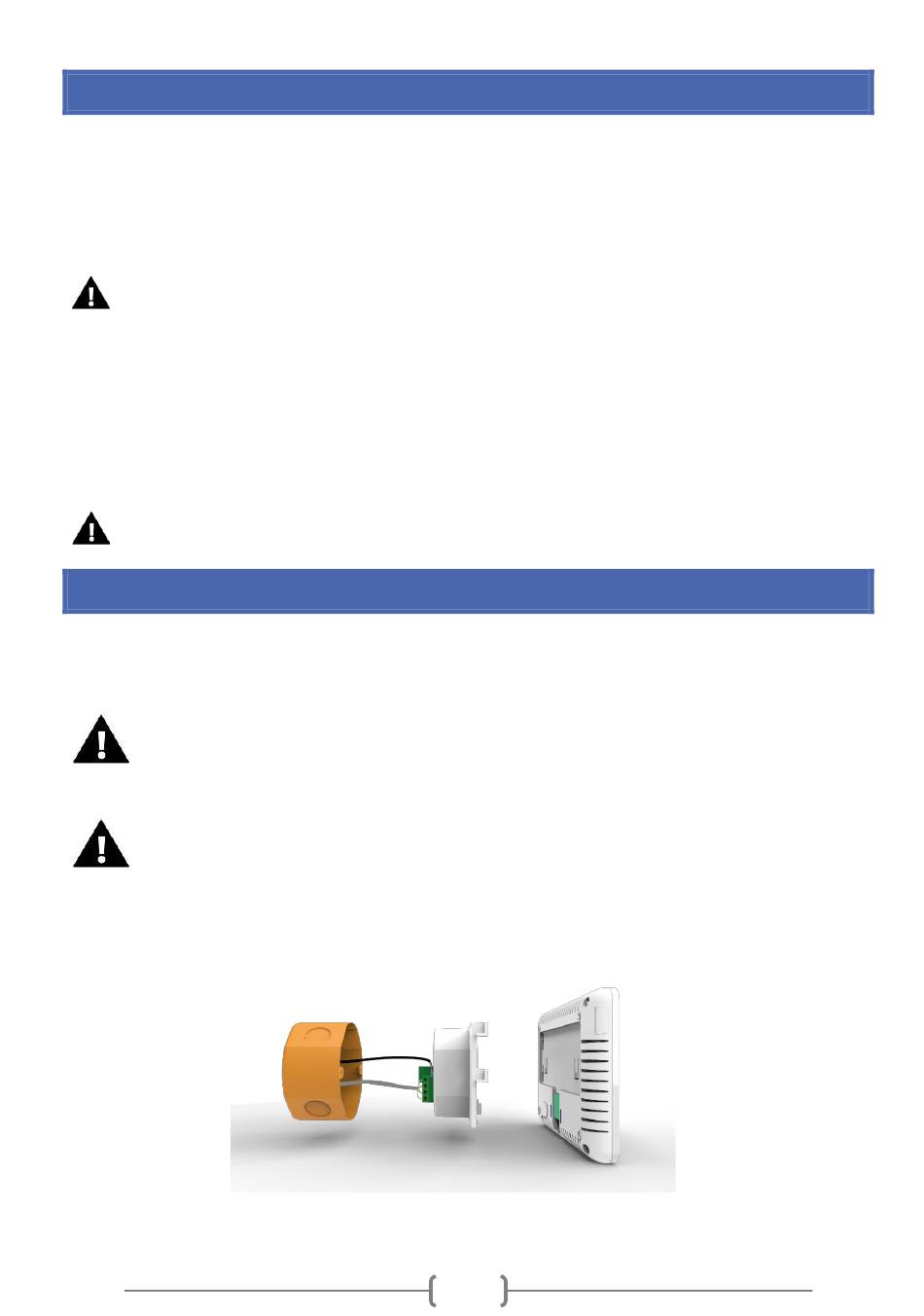

Das Gerät EU-M-12 ist für den Einbau in eine Unterputzdose vorgesehen und sollte von einer entsprechend qualifizierten
Person installiert werden.
WARNUNG
Lebensgefahr durch Stromschlag an stromführenden Anschlüssen. Vor Arbeiten am Gerät die Stromzufuhr
unterbrechen und gegen unbeabsichtigtes Einschalten sichern.
HINWEIS
Eine fehlerhafte Verbindung kann zu Schäden am Steuergerät führen.
Das System verwendet eine Abschlussverbindung. Das Gerät sollte an die erste oder letzte Steuerleiste angeschlossen
werden, da es nicht die Möglichkeit hat, einen Abschlusswiderstand zu verwenden. Einzelheiten zur Abschlussverbindung
finden Sie in der Anleitung EU-L-12.
6
