TECH
Bedienungsanleitung
EU-65
- 1 -
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tech Controllers EU-65

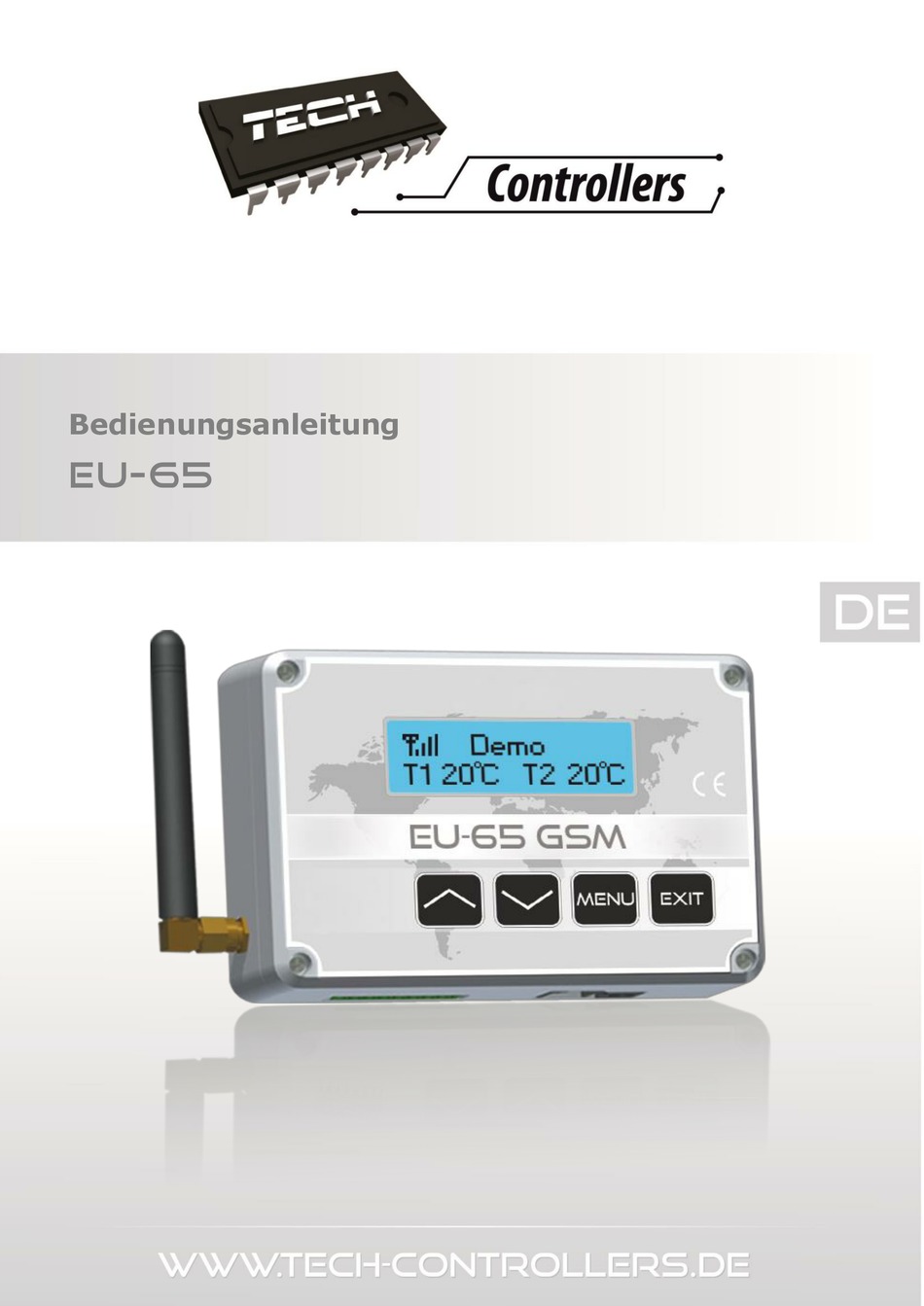

  • Seite 1 TECH Bedienungsanleitung EU-65 - 1 -...
  • Seite 2 Übereinstimmungsdeklaration Nr. 40/2011 Wir, die Firma Master, mit Sitz in: Wieprz 1047A, 34-122 Wieprz, deklarieren mit voller Verantwortung, dass das von uns produzierte Steuergerät ST EU-65 die Anforderungen von folgenden EU-Richtlinien erfüllt: RTTE 1999/5/EC, LVD 2006/95/EC, EMC 2004/108/EC. Für die Beurteilung der Konformität mit den o.g. EU-Richtlinien wurden folgende harmonisierte Normen angewendet: PN-ETSI EN 301 511 V9.0.2: 2004...
  • Seite 3: Sicherheit

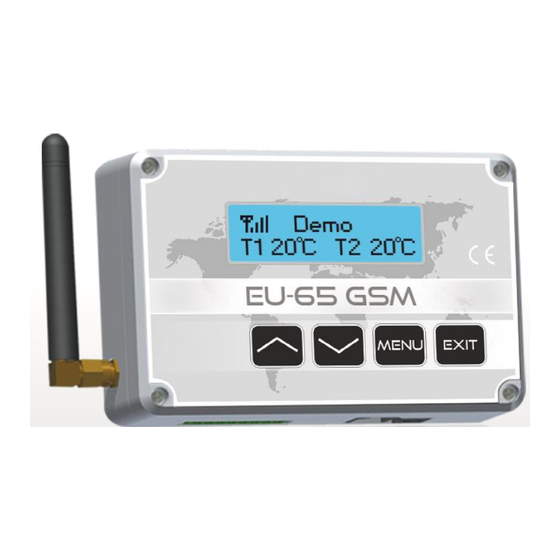

    Überwachung Heizkesselbetriebs über Mobiltelefon ermöglichen. Der Benutzer wird (mit Hilfe des Moduls EU-65) per SMS über jeden Alarm der Kesselsteuerung benachrichtigt. Zusätzlich bekommt der Benutzer nach dem Versenden eines entsprechenden SMS eine Rückmeldung über die aktuelle Temperatur an allen Sensoren. Ein zusätzlicher Vorteil ist die Möglichkeit, die eingestellte Temperatur im beliebigen Heizkreis über Mobiltelefon zu ändern.
  • Seite 4 EU-65 SPANNUNGS AUSGANG! NETZTEIL 9V/DC STECKER FÜR KOMMUNIKATION MIT DEM STEUERGERÄT EINGANG VERBINDUNGSSTÜCK ZWEI KONTAKTE DER SENSOREN - 4 -...
  • Seite 5: Sim-Karte

    TECH IV. SIM-KARTE Das Modul EU-65 GSM funktioniert nicht ohne einer richtig eingesteckten und konfigurierten SIM-Karte. Wenn das Modul das Fehlen einer SIM-Karte feststellt, schaltet es auf das Modus: Warten auf das Einstecken einer SIM-Karte. Die SIM-Karte kann NUR dann eingesteckt werden, wenn auf dem Bildschirm des Steuergeräts folgende Meldung erscheint: "Karte einstecken...
  • Seite 6: Abruf Der Daten Vom Steuergerät

    Felder werden mit Leerzeichen getrennt (die laufende Nummer wird immer von der eingestellten Zahl mit einem Leerzeichen getrennt). Um die Temperatureinstellungen des Kessels mit Hilfe eines Mobiltelefons zu ändern, ist eine SMS an die Telefonnummer des Moduls EU-65 mit folgendem Inhalt zu senden: [PINAutorisierung] [Leerzeichen] [Lfd.Nr.] [Leerzeichen]...
  • Seite 7: Kontakt- Und Temperatursensoren

    C und die eingestellte WWB-Temperatur auf C geändert. VI. KONTAKT- UND TEMPERATURSENSOREN Das Modul EU-65 hat 2 zusätzliche Schnittstellen, einen Kontaktausgang und einen gesteuerten, für verschiedene Zwecke einsetzbaren Ausgang: 1) Zwei Schnittstellen sind zum Anschluss von Temperatursensoren (KTY) bestimmt. Sie sind als T1,T2 gekennzeichnet (optional – keine Sensoren im Montagesatz).
  • Seite 8: Abruf Und Einstellungen Der Daten

    EU-65 > > > > aktiv > > > > inaktiv > > > Alarm, wenn … > > > > Schließung > > > > Öffnung > > > Name … > > > > [<<<<<<<<<<] > > Schnittstelle T1 eingestellt >...
  • Seite 9: Arbeitsmodus

    TECH [aktuelle PIN der Autorisierung] [Leerzeichen] [Befehl] z.B. 1234 also: 1234 Off Mit dieser SMS wird die Versendung von Nachrichten über Alarme aus dem Modul ausgeschaltet. Der so aufgebauten SMS entspricht folgende Option im Menü des Moduls: >>Benachrichtigungen >>Eingeschaltet >>Nein oder: [aktuelle PIN der Autorisierung] [Leerzeichen]...
  • Seite 10: Pin Der Autorisierung] [W] Z.b. 9999

    EU-65 erste von rechts auf der Zeichnung auf der Seite 3. Der Benutzer kann jeder Zeit mit einer SMS diesen Ausgang ein- bzw. ausschalten. Es sind drei mögliche Zustände des Ausgangs möglich: ständig eingeschaltet  eingeschaltet für eine bestimmte Zeit ...
  • Seite 11: Änderung Und Aktivierung Der Notrufnummer

    Eingabe der Notrufnummer. Der Benutzer kann jeder Zeit die Notrufnummer ändern. Diese Änderung kann durch Versendung einer SMS oder im Menü des Moduls EU-65 GSM durchgeführt werden. Der Benutzer kann jeder Zeit die "PIN der Autorisierung" ändern, indem er eine SMS...
  • Seite 12 EU-65 Technische Daten Lfd. Nr. Bezeichnung Stromversorgung 9V / DC Leistungsaufnahme Umgebungstemperatur 5 ÷ 50 Der Einstellbereich für Alarmtemperaturen -10 ÷ 85 Messfehler Temperaturbeständigkeit der zusätzlichen Sensoren (KTY) -25 ÷ 90 Länge der Kommunikationsleitung RS232 Anzeige des Status des Mobilfunkempfangs...
  • Seite 13: Beispielmontage

    TECH VIII. BEISPIELMONTAGE Das Modul EU-65 ist mit der Kesselsteuerung mit einer 4-Ader-Leitung RS232 mit RJ-Stecker (Telefonstecker) verbunden. Optional kann man zusätzliche Elemente (Relais, Kontakt und Temperatursensoren) kaufen und anschließen. IX. Batteriewechsel: (bei Beschädigung oder beim Verlust der Nutzungseigenschaften) Das Modul EU-65 GSM wird mit einer Li-Ion-Batterie ausgestattet.
  • Seite 14 EU-65 Spezifikation: Typ: 1044  Kapazität: 600mAh  Spannung: 3.7V  Eingebaute PCB-Sicherung gegen übermäßiges Entladen, Überladung oder  Kurzschluss. Maße: Durchmesser 10.04mm, Länge 46.75mm (+/- 0.3mm)  ACHTUNG! Beim Wechsel insbesondere auf die Polarisation achten. Die Batterie soll nur bestimmungsgemäß verwendet werden.
  • Seite 15: Inhaltsverzeichnis

    TECH Inhaltsverzeichnis I. SICHERHEIT ............................... 3 II. ANWENDUNG ............................3 III. BESCHREIBUNG, MENÜ-SCHEMA ....................3 IV. SIM-KARTE ............................. 5 V. ABRUF DER DATEN VOM STEUERGERÄT ..................6 VI. KONTAKT- UND TEMPERATURSENSOREN ..................7 VII. ABRUF UND EINSTELLUNGEN DER DATEN .................. 8 1) PIN der Autorisierung: ...........................
  • Seite 16 EU-65 - 16 -...
