II. BESCHREIBUNG DES STEUERGERÄTES
Die Steuerleiste EU-L-10 ist für die Steuerung von thermostatischen Stellantrieben bestimmt. Die Steuerleiste arbeitet mit
Raumreglern zusammen, die Informationen über die aktuelle Temperatur in einer bestimmten Zone senden. Auf der
Grundlage der übermittelten Daten steuert die Steuerleiste die thermostatischen Stellantriebe (sie öffnen sich, wenn der
Raum unterheizt ist, und sie schließen sich, wenn die voreingestellte Temperatur im Raum erreicht ist).
Eigenschaften des Steuergerätes:
•
Möglichkeit zum Betrieb von thermostatischen Stellantrieben mit 18 Ausgängen:
-
8 Zonen mit je 2 Ausgängen (bei höherer Anzahl von Stellantrieben, Möglichkeit der Ausgangsbelastung bis max.
0,3 A).
-
2 Zonen mit je 1 Ausgang (bei höherer Anzahl von Stellantrieben, Ausgangsbelastung bis max. 0,3 A).
•
Möglichkeit zum Anschluss eines zielbezogenen Reglers (EU-R-10b, EU-R-10z, EU-R-10s) oder eines Standard-
Zweipunktreglers (EU-294v1, EU-292v3, EU-295v3) pro Zone.
•
Ein 230-V-Ausgang für eine Umwälzpumpe.
•
Spannungsfreier Kontakt (z.B. zur Steuerung eines Heizgerätes).
•
Spannungskontakt für die Steuerung einer Fußboden-Umwälzpumpe.
•
Zeitverzögerte Aktivierung der Kontakte (spannungsfrei und Umwälzpumpe). Wenn die Zone eine Unterhitzung
meldet, werden die Kontakte der Umwälzpumpe nach 2 Minuten eingeschaltet.
HINWEIS
Das Steuergerät ist mit einem WT 6,3 A Röhrchensicherungseinsatz zum Schutz des Netzes ausgestattet. Verwenden
Sie keine Sicherung mit einem höheren Wert. Die Verwendung einer größeren Sicherung kann das Steuergerät
beschädigen.
2
3

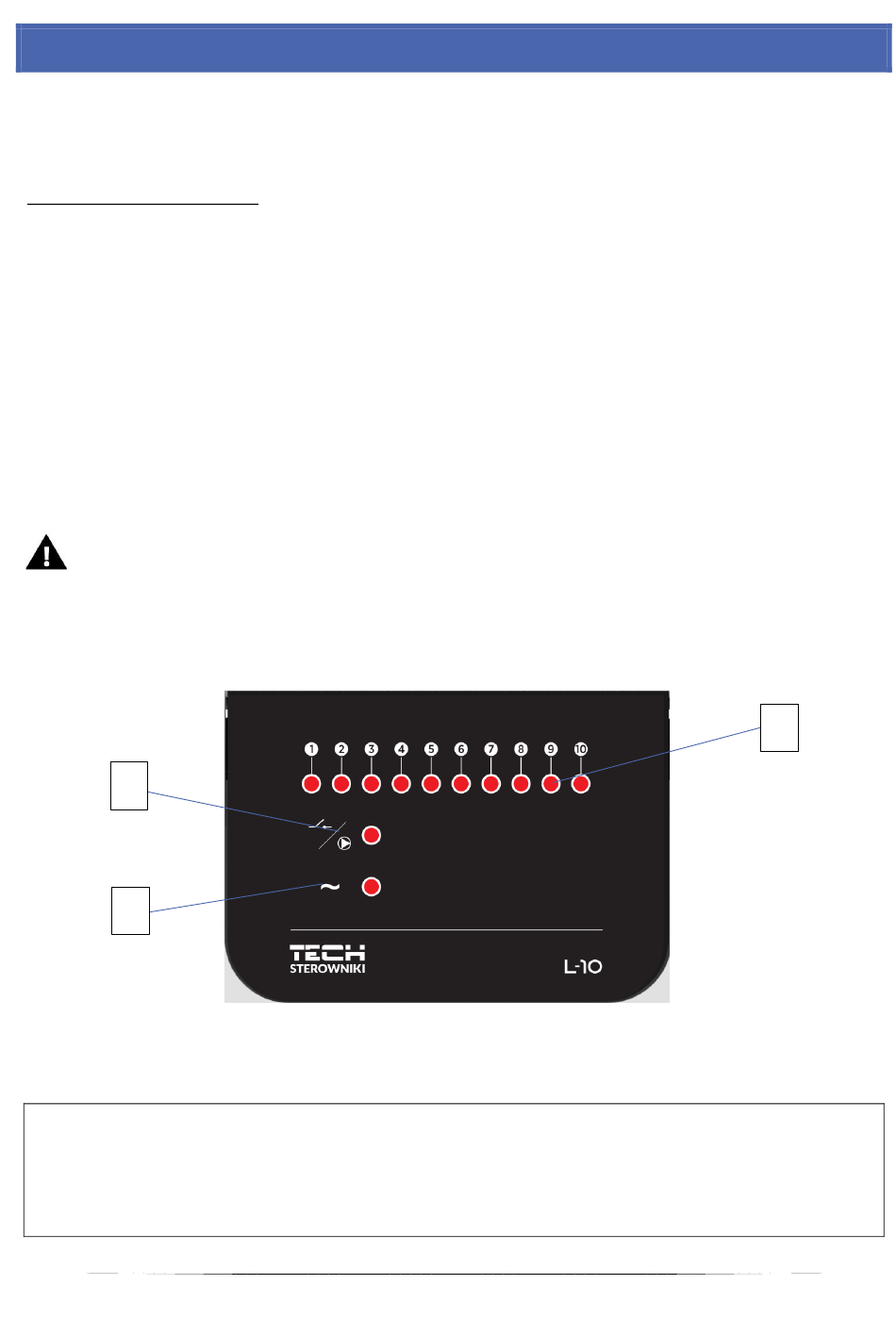

1. Zonensymbole 1-10
2. Symbol für Betrieb des spannungsfreien Kontakts und der Umwälzpumpe
3. Symbol für den Anschluss des Reglers an das Spannungsnetz
HINWEIS
Nicht direkt an die Ausgänge der Pumpensteuerung anschließen, wenn der Hersteller einen externen Hauptschalter, eine
Sicherung in der Versorgung oder einen zusätzlichen Differenzstromschutzschalter für verzerrte Ströme vorschreibt.
Um Schäden am Gerät zu vermeiden, muss eine zusätzliche Schutzschaltung zwischen dem Regler und der Pumpe
verwendet werden. Der Hersteller empfiehlt den Pumpenadapter ZP-01, der separat erworben werden muss.
4
1
