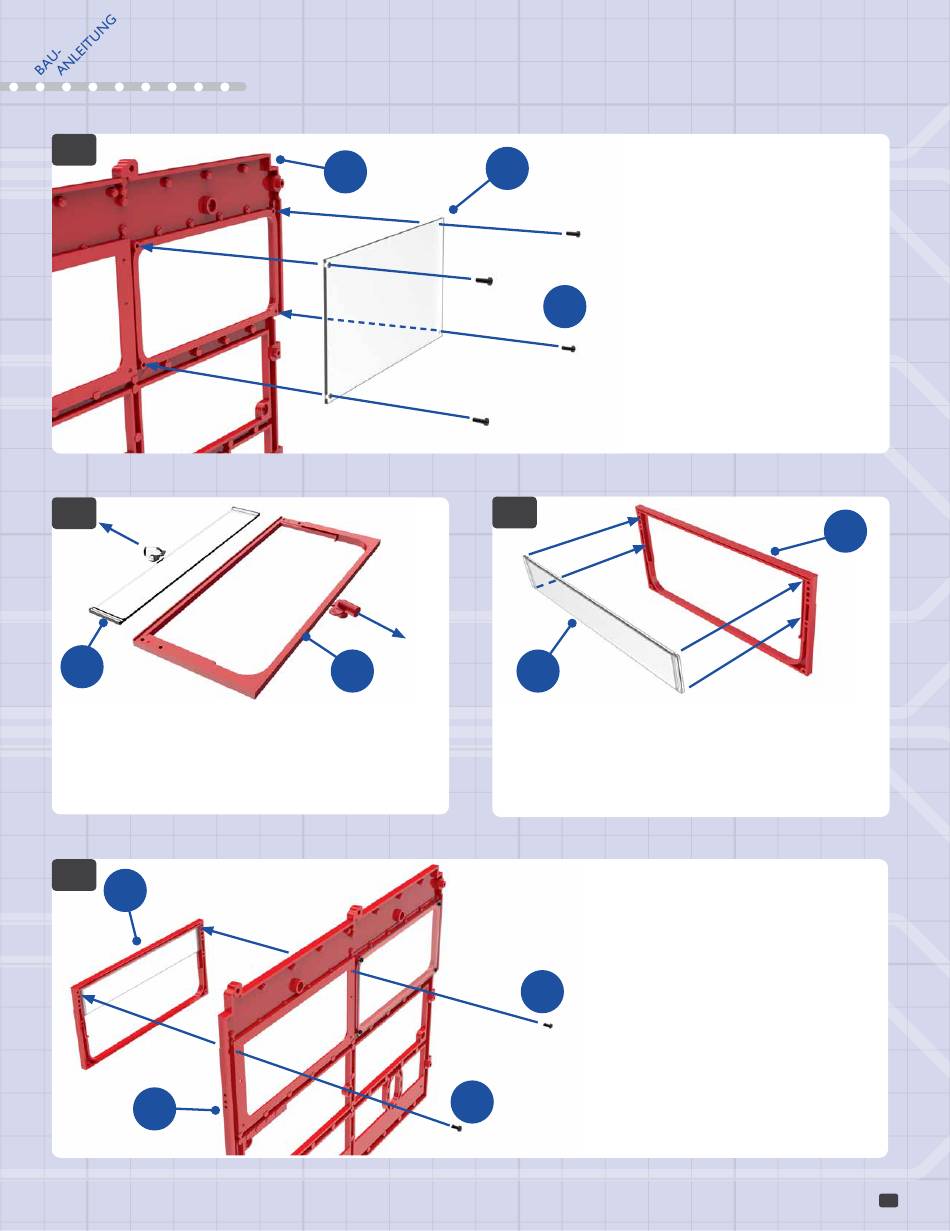

Entfernen Sie von der absenkbaren Fensterscheibe
94G und vom Fensterrahmen 94F die übrig
gebliebenen Gießäste. Glätten Sie die Stellen mit einer
feinen Feile.
4
94F
94A
94I
94A
3
94F
BP
1
Platzieren Sie die Fensterscheibe
94I auf der Innenseite der
rechten vorderen Außenwand 94A
und befestigen Sie sie mit vier
Schrauben EM.
EM
x4
94G
3
Setzen Sie das Fenster 94G so in den Fensterrahmen
94F ein, dass die Kanten in den Führungen des Rahmens
sitzen, wie es die Pfeile andeuten. Beachten Sie, dass sich die
„Metallkante" des Fensters oben befinden muss.
4
Fügen Sie den Fensterrahmen 94F
von außen in die linke obere Öffnung
der Außenwand 94A ein. Der obere Teil
des Rahmens wird von innen mit zwei
BP
Schrauben BP an der Außenwand fixiert.
94F
