Hachette ROUTEMASTER RM857 Bedienungsanleitung Seite 16

2
96D
2

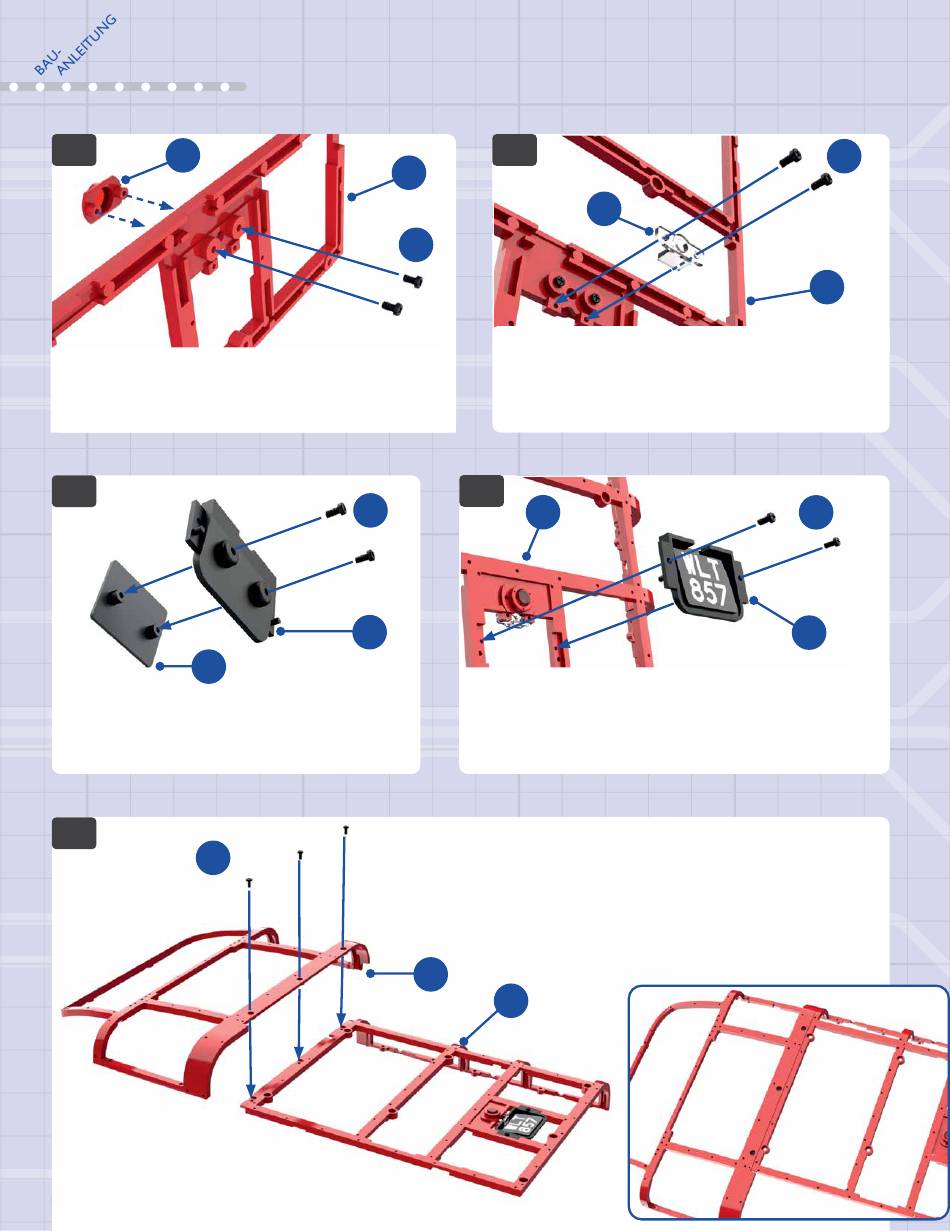

Fügen Sie die Halterung 96D in die Aufnahmen ein, die
sich im unteren Bereich der unteren Außenwand 96B
befinden. Fixieren Sie die Halterung mit zwei Schrauben AP.
4
96G
4
Fügen Sie das Kennzeichenschild 96G und
den Rahmen 96F zuammen und fixieren Sie
sie mit zwei Schrauben NM aneinander.
6
MM
x3
2
3
96B
AP
x2
3
Die Lichthalterung 96H wird auf der Innenseite der
unteren Außenwand 96B platziert und mit zwei
Schrauben NM befestigt. (Von dieser Halterung aus wird später
das Kennzeichenschild beleuchtet.)
5
NM
96B
x2
96F
5
Fixieren Sie den Rahmen 96F mit zwei Schrauben NM
unter dem Bremslicht an der unteren Außenwand 96B. Die
Lichthalterung 96H fügt sich in die Aussparung ein, die sich oben
am Rahmen 96F befindet.
6
Fügen Sie die beiden Teile der hinteren Außenwand,
96A und 96B, zusammen. Befestigen Sie die beiden
Teile mit drei Schrauben MM aneinander. Das Detailbild
unten zeigt die zusammengefügte Baugruppe mit den drei
eingedrehten Schrauben in den Vertiefungen von 96A.
96A
96B
96H
NM
x2
96B
NM
x2
96F
