Bauphasen 73-76
Vorderer Abschnitt vom
Vorderer Abschnitt vom
Dachrahmen des Unterdecks
Dachrahmen des Unterdecks
MIT DIESER BAUPHASE WIRD EIN WEITERER RAHMEN AN DER UNTERSEITE
DES OBERDECKS ANGEBRACHT UND MIT DEM ZUVOR MONTIERTEN ABSCHNITT
VERBUNDEN. AN DEM RAHMEN WIRD SPÄTER DAS DACH DES UNTERDECKS BEFESTIGT.
FM

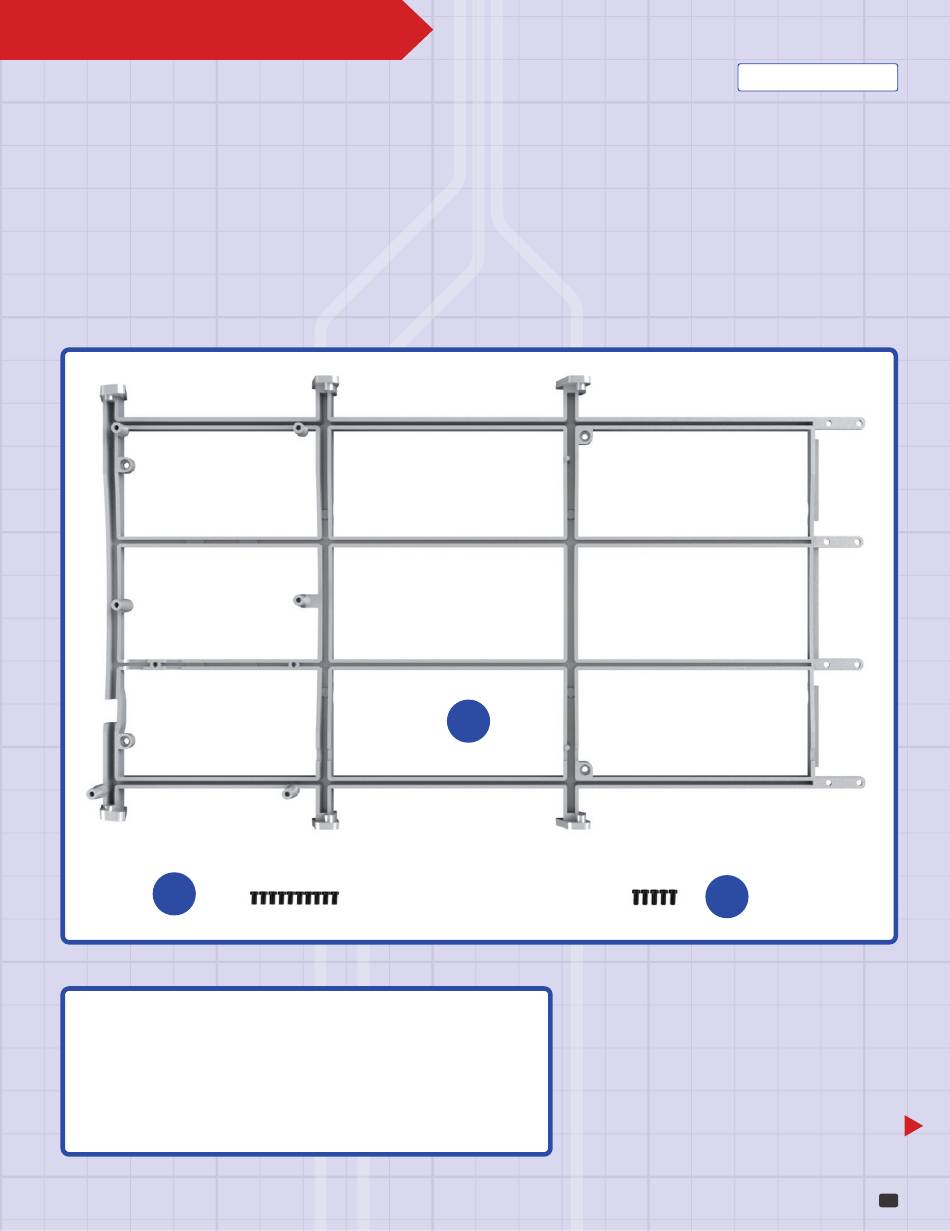

BAUTEILE IM ÜBERBLICK
73A
Vorderer Abschnitt vom Dachrahmen
FM
Schraube 2,3 x 4 mm (10 Stk.)
IP
Schraube 2,3 x 5 mm (5 Stk.)
73A
IHR ROUTEMASTER 857
IP
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER 857

Inhaltszusammenfassung für Hachette ROUTEMASTER 857

  • Seite 1 Bauphasen 73-76 IHR ROUTEMASTER 857 Vorderer Abschnitt vom Vorderer Abschnitt vom Dachrahmen des Unterdecks Dachrahmen des Unterdecks MIT DIESER BAUPHASE WIRD EIN WEITERER RAHMEN AN DER UNTERSEITE DES OBERDECKS ANGEBRACHT UND MIT DEM ZUVOR MONTIERTEN ABSCHNITT VERBUNDEN. AN DEM RAHMEN WIRD SPÄTER DAS DACH DES UNTERDECKS BEFESTIGT.
  • Seite 2 Achten Sie beim Verschrauben Drehen Sie die Oberdecks-Baugruppe vorsichtig auf den Kopf und stellen unbedingt darauf, die Sie sicher, dass sie gut abgestützt ist. Positionieren Sie den Dachrahmen 73A Sitze an der Oberseite des Oberdecks nicht auf der Unterseite vom vorderen Abschnitt des Oberdecks. Am hinteren Ende zu beschädigen.
  • Seite 3 IHR ROUTEMASTER 857 Prüfen Sie, dass sich die Befestigungspunkte vom übrigen Rahmen 73A über den jeweils zwei Aufnahmen der Oberdecks- abschnitte 69A und 68A befinden. Fixieren Sie die Teile mit vier Schrauben IP aneinander – und achten Sie dabei wieder auf die...

  • Seite 4: Ansicht Nach Montage

    Ansicht nach Montage Der Rahmen, an dem später das Dach des Unterdecks befestigt werden wird, ist an der Unter- seite des Oberdecks fixiert.
  • Seite 5 IHR ROUTEMASTER 857 Geländer für das Geländer für das Oberdeck Oberdeck IN DIESER BAUPHASE WERDEN DIE VORDERWAND DES OBERDECKS UND DIE RÜCKWAND, DIE SICH AM TREPPENAUFGANG BEFINDET, BEARBEITET UND AM MODELL ANGEBRACHT. BAUTEILE IM ÜBERBLICK Rückwand Haltestange Schraube 2,3 x 4 mm (5 Stk.)
  • Seite 6 Nehmen Sie die Rückwand 74A, die sich später am oberen Ende des Treppenaufgangs befinden wird. Richten Sie das Teil so aus, wie abgebildet, und drücken Sie die beiden Zapfen des geschwungenen Geländers 74C in die Bohrungen der Rückwand hinein. Die Lampe 74B wird so in die Aussparung der Wand eingefügt, dass die Birne auf der anderen...
  • Seite 7 IHR ROUTEMASTER 857 Als Nächstes ist die Halte- stange 74F an der Reihe: Der senkrechte Zapfen an ihrem unteren Ende gehört in die Aufnahme, die sich in der oberen Ecke der Rückwand 74A befindet. Gleichzeitig wird der waagerechte Zapfen der Haltestange in die Bohrung am Ende des Geländers...
  • Seite 8 Richten Sie den Rahmen der Vorder- fenster 74H so aus, wie es die Zeichnung zeigt. Platzieren Sie seine vier Laschen vor den Aufnahmen der Vorderwand 74G und befestigen Sie beide Teile mit vier Schrauben JP aneinander. Die Vorderwand 74G kann nun ganz vorne am Oberdeck angebracht werden.
  • Seite 9 IHR ROUTEMASTER 857 Ansicht nach Montage Bewahren Sie die Rückwand an einem sicheren Ort auf, da die Haltestange leicht abbrechen kann.
  • Seite 10 IHR ROUTEMASTER 857 Das vordere Das vordere Rollschild Rollschild DAS ROLLSCHILD MIT EINER AUSWAHL VON LINIENNUMMERN UND FAHRZIELEN WIRD AN DER VORDERSEITE DES BUSSES ANGEBRACHT. BAUTEILE IM ÜBERBLICK Rahmen Schraube 2,0 x 4 mm (3 Stk.) Zahnräder 75C haben rechtwinklige Zahnrad (3 Stk.)
  • Seite 11 Nehmen Sie eine der beiden Laufrollen 75D und Platzieren Sie eines der Zahnräder 75B auf der führen Sie deren schmaleres Ende (rot eingekreist) Aufnahme an der einen Seite des Rahmens 75A durch das Loch auf der noch unbearbeiteten Seite des und befestigen Sie es mit einer Schraube LM.
  • Seite 12 IHR ROUTEMASTER 857 Ziehen Sie die Schutzfolie Lesen Nehmen Sie das dritte Zahnrad 75B und setzen von dem Klebestreifen Sie Schritt 7 Sie es mit den Zähnen voran auf die Aufnahme an der Unterkante des und überprüfen Sie die Ausrichtung des ganz am Rand des Rahmens 75A: Die Zähne greifen...
  • Seite 13 Fügen Sie die zweite Laufrolle 75D in den Rahmen 75A ein: Wie die erste Laufrolle wird auch diese Laufrolle komplett durchgeschoben. Ihr rechteckiges Ende ragt neben den bereits montierten Zahnrädern aus dem Rahmen hervor (Detailbild). Führen Sie das freie Ende des Fahrzielrollos 75E außen am Rahmen 75A entlang nach unten.
  • Seite 14 IHR ROUTEMASTER 857 Etwas Spiel Lassen Sie etwas Spiel im Fahrzielrollo 75E, wie angedeutet, und platzieren Sie das verbliebene Positionieren Sie die Schraubenlöcher der vier Zahnrad 75C auf dem rechteckigen Ende der zweiten Laschen des Rahmens 75A über den Aufnahmen Laufrolle 75D: Seine Zähne greifen in das benachbarte Zahn-...

  • Seite 15: Details Für Das Fahrerhaus

    IHR ROUTEMASTER 857 Details für das Fahrerhaus Details für das Fahrerhaus IN DIESER BAUPHASE ERHALTEN SIE DAS FAHRERHAUSDACH, AN DEM DIVERSE KÄSTEN, EINE KURBEL UND WEITERE KLEINTEILE BEFESTIGT WERDEN. Einige BAUTEILE IM ÜBERBLICK Teile werden erst mit der nächsten Fahrerhausdach Halterung 1,7 x 4 mm (6 Stk.)
  • Seite 16 Richten Sie das Fahrerhausdach 76A aus, wie es die Abbildung zeigt. Nehmen Sie die Abdeckung 76F und Halten Sie die Abdeckung 76F in Position, während fügen Sie die zwei Zapfen an ihrer Unterseite in die Löcher Sie das Fahrerhausdach 76A umdrehen. Befestigen Sie des Dachs hinein, wie es die Pfeile andeuten.
  • Seite 17 IHR ROUTEMASTER 857 Nehmen Sie die beiden Kabel 76K und 76L zur Hand – 76L ist etwas länger. Befestigen Sie ein Ende der beiden Kabel an In diesen den Zapfen, die sich seitlich am Schaltkasten Schritten sind die 76G befinden: 76K am oberen Zapfen Kabel 76K und 76L der Übersichtlichkeit halber...
  • Seite 18 Fügen Sie den Zapfen der Halterung 76D in das Loch des Fahrerhausdachs 76A ein, das sich nahe des Stoppanzeigers befindet. Der Führungszapfen gibt die Ausrichtung der Halterung vor. Nehmen Sie anschließend die Kurbel 76E und drücken Sie deren Schaft vorsichtig in die Aufnahme der Halterung 76D hinein.
  • Seite 19 IHR ROUTEMASTER 857 Ansicht nach Montage Ein Zahnrad und weitere Details sind am Fahrerhausdach montiert worden. Die übriggebliebenen Bauteile werden mit der folgenden 77. Bauphase verwendet.
