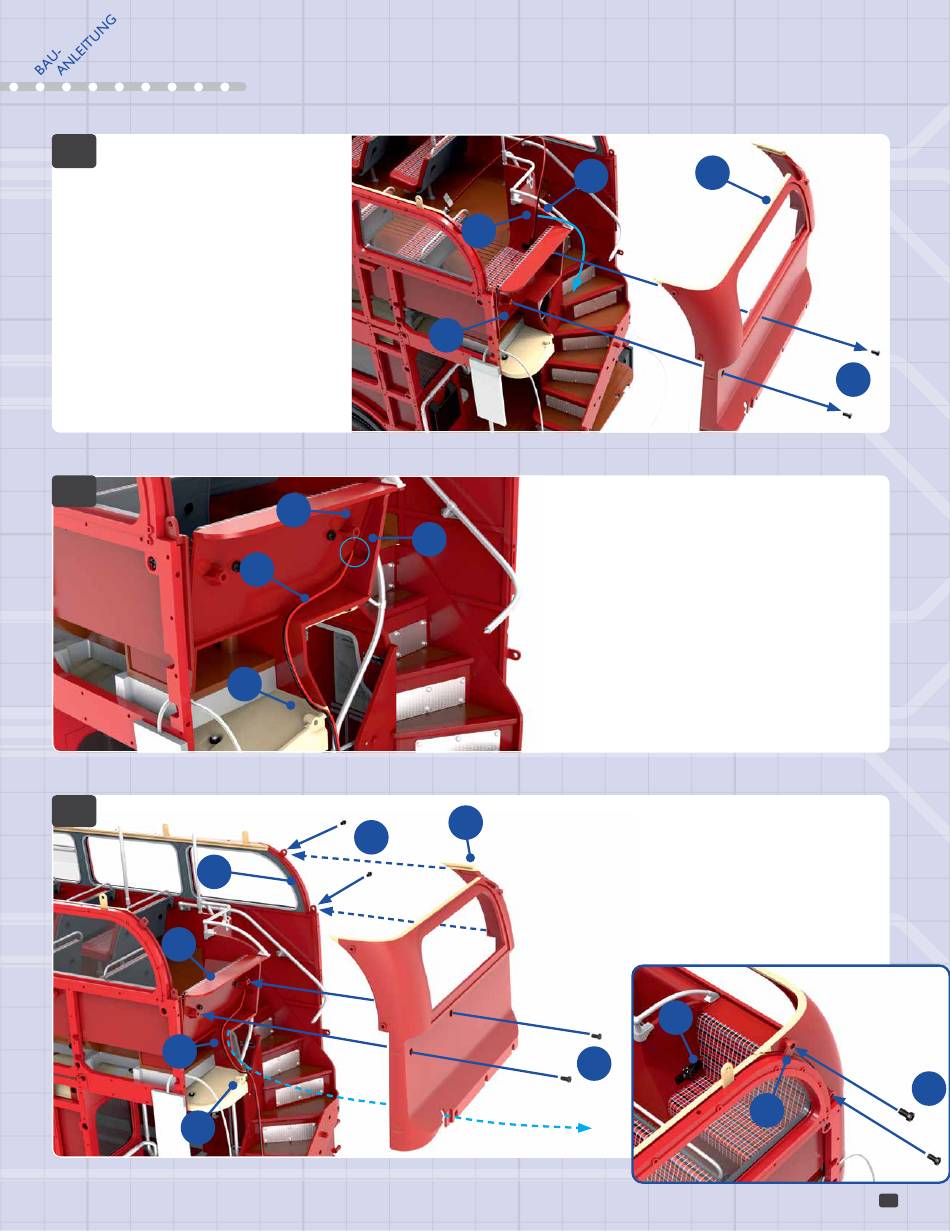

Entfernen Sie auch die beiden
Schrauben JP, die die Rückwand-
verkleidung 81A an der Rückwand des
Hintersitzes 66A fixiert haben, und nehmen
Sie die Rückwandverkleidung ab. Führen Sie
das Kabel 72A durch den Spalt zwischen
der Rückwand 74A und der Rückwand des
Hintersitzes 66A, wie durch den hellblauen
Pfeil angezeigt.
11
54A
12
79C
66A
72A
54A
66A
74A
72A
JP
x2
74A
72A
66A
11
Kabel 72A zwischen der Rückwand 74A
und der Rückwand des Hintersitzes 66A
durchgeführt wird. Anschließend verläuft
es hinter dem Hintersitz und dann zum
Dach des Unterdecks 54A.
81A
12
Setzen Sie die Rückwandverkleidung 81A wieder
auf und führen Sie dabei das Kabel 72A durch
die Aussparung unten in der Verkleidung 81A, wie es die
hellblaue gestrichelte Linie andeutet. Anschließend wird das
Teil 81A wieder mit sechs Schrauben JP fixiert: je zwei auf
der rechten und linken Seite sowie zwei auf der Rückseite.
JP
x2
81A
Die Abbildung zeigt die Stelle
(hellblau eingekreist), an der das
72A
78C
JP
x2
JP
x2
