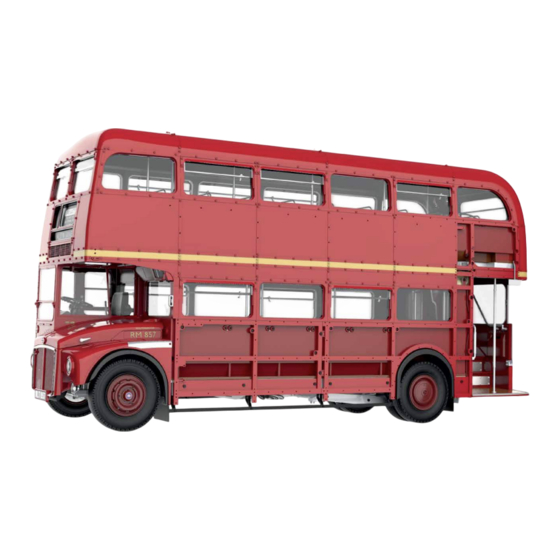

Bauphasen 109-112
Seitenverkleidung und -leisten
Seitenverkleidung und -leisten
AUF DER BEIFAHRERSEITE DES MODELLS WERDEN EINE SEITENVERKLEIDUNG UND
109A
109G
1
85A
103D
91A
für die Beifahrerseite
für die Beifahrerseite
WEITERE SEITENLEISTEN ANGEBRACHT.
109B
109D
109E
NM
85B
109C
109F
NM
109A
IHR ROUTEMASTER 857

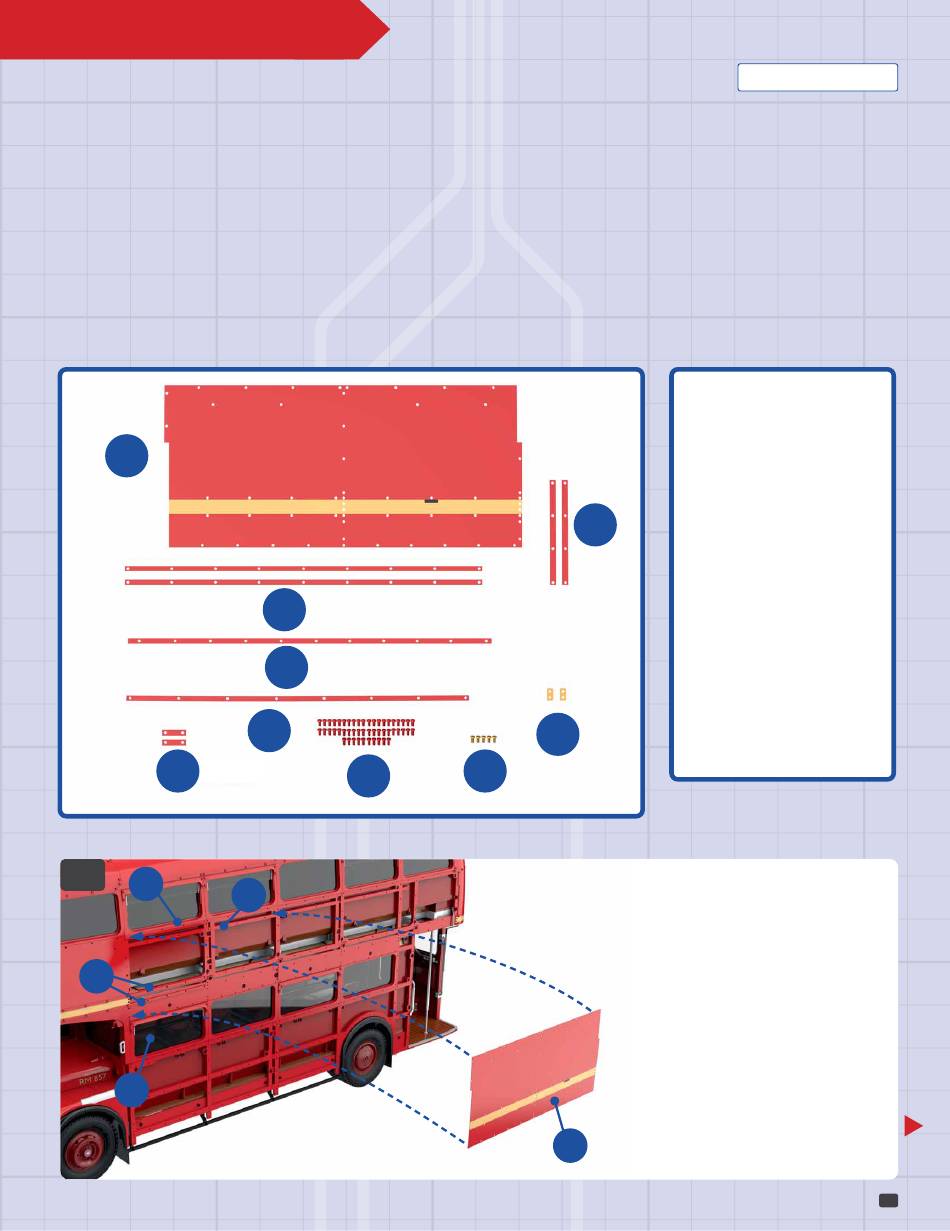

BAUTEILE IM ÜBERBLICK
109A
Seitenverkleidung
109B
Seitenleiste
(A184, 2 Stk.)
109C
Seitenleiste
(A197B, 2 Stk.)
109D
Seitenleiste (A163)
109E
Seitenleiste (A188)
Cremefarbene Seiten-
109F
leiste (A167B, 2 Stk.)
109G
Seitenleiste
(A167C, 2 Stk.)
NM
Schraube 1,5 x 3 mm
(50 Stk., rot)
NM
Schraube 1,5 x 3 mm
(5 Stk., cremefarben)
1
Platzieren Sie die
Seitenverkleidung
109A unterhalb der Fenster
des Oberdecks auf den
Außenwänden 85A, 85B
und 91A. Dazu wird die
Verkleidung hinter die beiden
losen Enden der Leisten
103D geschoben.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hachette ROUTEMASTER 857
Inhaltszusammenfassung für Hachette ROUTEMASTER 857
- Seite 1 Bauphasen 109-112 IHR ROUTEMASTER 857 Seitenverkleidung und -leisten Seitenverkleidung und -leisten für die Beifahrerseite für die Beifahrerseite AUF DER BEIFAHRERSEITE DES MODELLS WERDEN EINE SEITENVERKLEIDUNG UND WEITERE SEITENLEISTEN ANGEBRACHT. BAUTEILE IM ÜBERBLICK 109A Seitenverkleidung 109B Seitenleiste 109A (A184, 2 Stk.)
- Seite 2 109A Befestigen Sie den unteren Bereich der Seitenverkleidung 109A, indem Sie insgesamt je vier rote Schrauben NM durch die Löcher der beiden Seitenleisten 103D in die Verkleidung hineindrehen. 103D Positionieren Sie die Seitenleiste 109E (A188) auf der Beifahrerseite unterhalb der beiden vordersten Fenster des Oberdecks.
- Seite 3 IHR ROUTEMASTER 857 109A Fixieren Sie die Seitenleiste 109D mit elf roten Schrauben 109D NM am Modell: Zehn Schrauben werden in die Löcher der Seiten- 103A verkleidung 116A eingedreht, die vorderste Schraube gehört in das Loch der Verkleidung 103A. Nehmen Sie die beiden...
- Seite 4 109A Platzieren Sie die beiden Seitenleisten 109C (A197B) senkrecht über der „Naht“ der 103A Verkleidungen 103A und 109A 109C bzw. über der Schraubenreihe in der Mitte von 109A. Fixieren 109C Sie das obere und untere Ende der Leisten mit je einer roten Schraube NM.
-
Seite 5: Ansicht Nach Montage
IHR ROUTEMASTER 857 Ansicht nach Montage... -
Seite 6: Die Nächste Seitenverkleidung
IHR ROUTEMASTER 857 Die nächste Seitenverkleidung Die nächste Seitenverkleidung für die Beifahrerseite für die Beifahrerseite DIE NÄCHSTE SEITENVERKLEIDUNG UND WEITERE SEITENLEISTEN WERDEN AUF DER BEIFAHRERSEITE DES BUSSES ANGEBRACHT. BAUTEILE IM ÜBERBLICK 110A 110A Seitenverkleidung 110B Cremefarbene Seiten- leiste (A167B, 2 Stk.) - Seite 7 110A Befestigen Sie den unteren Bereich der Seitenverkleidung 110A, indem Sie je vier rote Schrauben NM durch die Löcher der beiden Seitenleisten 109B in die Verkleidung hineindrehen. 109B Platzieren Sie die beiden creme- 110A farbenen Leisten 110B (A167B) senkrecht zwischen den beiden Leisten 109B auf dem cremefarbenen Streifen.
- Seite 8 IHR ROUTEMASTER 857 Fixieren Sie die Seitenleiste 110F mit acht roten Schrauben NM an 110F 110F den Verkleidungen 109A und 110A. 109A 110A 109B Nehmen Sie die beiden Leisten 110C 110A (A167C) hervor. Sie werden unterhalb der unteren Leiste 109B senkrecht auf den 109A Verkleidungen 109A bzw.
- Seite 9 Die beiden Seitenleisten 110D 110A (A186) werden ober- und 110D unterhalb des cremefarbenen Streifens auf der Verkleidung 110A angebracht. Beachten Sie, dass bei den Leisten die Löcher nicht gleichmäßig verteilt sind: Sind sie korrekt ausgerichtet, fluchten ihre Löcher mit denen der Verkleidung 110A.
- Seite 10 IHR ROUTEMASTER 857 Ansicht nach Montage...
-
Seite 11: Eine Weitere Seitenverkleidung
IHR ROUTEMASTER 857 Eine weitere Seitenverkleidung Eine weitere Seitenverkleidung und das seitliche Fahrzielschild und das seitliche Fahrzielschild DIE DIESMAL GELIEFERTE SEITENVERKLEIDUNG GEHÖRT ÜBER DIE HECKPLATTFORM. IHRE AUSSPARUNG NIMMT DAS SEITLICHE FAHRZIELSCHILD AUF. WEITERE SEITENLEISTEN WERDEN MONTIERT. 111C 111B 111D 111E... - Seite 12 Entfernen Sie die Schutzfolie 111H von den beiden doppelseitigen Klebestreifen, die sich auf der Vorderseite der LED befinden (rote Pfeile; oder bringen Sie die 111H beiden Klebestreifen dort an). Halten Sie das Fahrzielschild 111E wie abgebildet in Position und kippen Sie die LED 71E herunter, sodass sie mittig auf der Hinterseite des Fahrzielschilds festgeklebt wird (blaue Pfeile).
- Seite 13 IHR ROUTEMASTER 857 Fixieren Sie die losen hinteren 105A Enden der beiden Seitenleisten 111A 110D mit jeweils vier Schrauben NM (eingekreist). Diese werden durch die Verkleidungsteile105A und 111A in die dahinter befindlichen Wände hineingedreht. 110D Nehmen Sie die drei creme-...
- Seite 14 Jetzt sind die drei Seitenleisten 111B (A197B) an der Reihe. 111A 111B Die erste wird über der „Naht“ der Verkleidungen 110A und 111A angebracht. Fixieren Sie die Leiste 111B lediglich mit zwei Schrauben NM, eine oben, eine unten (eingekreist). Die beiden anderen Leisten 111B werden zu beiden Seiten des Fahrzielschilds 105A...
- Seite 15 IHR ROUTEMASTER 857 103A 109A Die lange Seitenleiste 111G (B119) wird waagerecht so 110A auf den Verkleidungen 103A, 109A, 110A und 111A platziert, dass ihre Löcher mit den darunter befindlichen 111A Bohrungen fluchten. Fixieren Sie die 111G Leiste mit insgesamt zehn Schrauben NM (unten eingekreist).
-
Seite 16: Die Erste Verkleidung
IHR ROUTEMASTER 857 Die erste Verkleidung Die erste Verkleidung für das Unterdeck für das Unterdeck AUF DER BEIFAHRERSEITE WIRD DIE VORDERSTE VERKLEIDUNG DES UNTERDECKS ANGEBRACHT UND EINIGE DETAILS: EINE TRITTSTUFE SOWIE DIE HALTERUNGEN FÜR DEN DEPOTCODE UND DIE BETRIEBSNUMMER. 112C... - Seite 17 Nehmen Sie die Seitenverklei- dung 112A und positionieren Sie sie auf der Außenwand 91A. Die Lippe an der Vorderseite der Verkleidung umfasst die Vorderkante der Außenwand und fügt sich in den Spalt zwischen Kotflügel und Außenwand ein. 112A 112A Halten Sie die Verkleidung 112A in Position und fügen Sie die Trittstufe 112G in die Aussparung der Verkleidung ein.
- Seite 18 IHR ROUTEMASTER 857 Legen Sie die drei Seitenleisten 112B (A163) bereit. Richten Sie sie zunächst testweise aus, bevor Sie sie fixieren. Die erste Leiste 112A 112B wird entlang der Oberkante der Verkleidung 112A, unterhalb der Fenster des Oberdecks, mit elf Schrauben NM fixiert.
- Seite 19 Die beiden kurzen Seitenleisten 112C (A167) werden senkrecht 112A ganz unten auf der Verkleidung 112A angebracht, auf Höhe der zuvor montierten Leisten. Befestigen Sie die Leisten mit jeweils zwei Schrauben NM (eingekreist). 112C 112C 112I 112H Die Tafel mit dem Depotcode 112H wird in die vordere Halterung 112J eingefügt, die Tafel mit der Betriebsnummer 112I in...
- Seite 20 IHR ROUTEMASTER 857 Ansicht nach Montage...
