Bauphasen 69-72
Die vorderen Sitze
Die vorderen Sitze
auf dem Oberdeck
auf dem Oberdeck
SECHS SITZE WERDEN AUF DEM VORDEREN ABSCHNITT DES OBERDECKS
ANGEBRACHT. ANSCHLIESSEND WIRD DER VORDERE ABSCHNITT DES
OBERDECKS MIT DEN BEIDEN ÜBRIGEN ABSCHNITTEN VERBUNDEN.

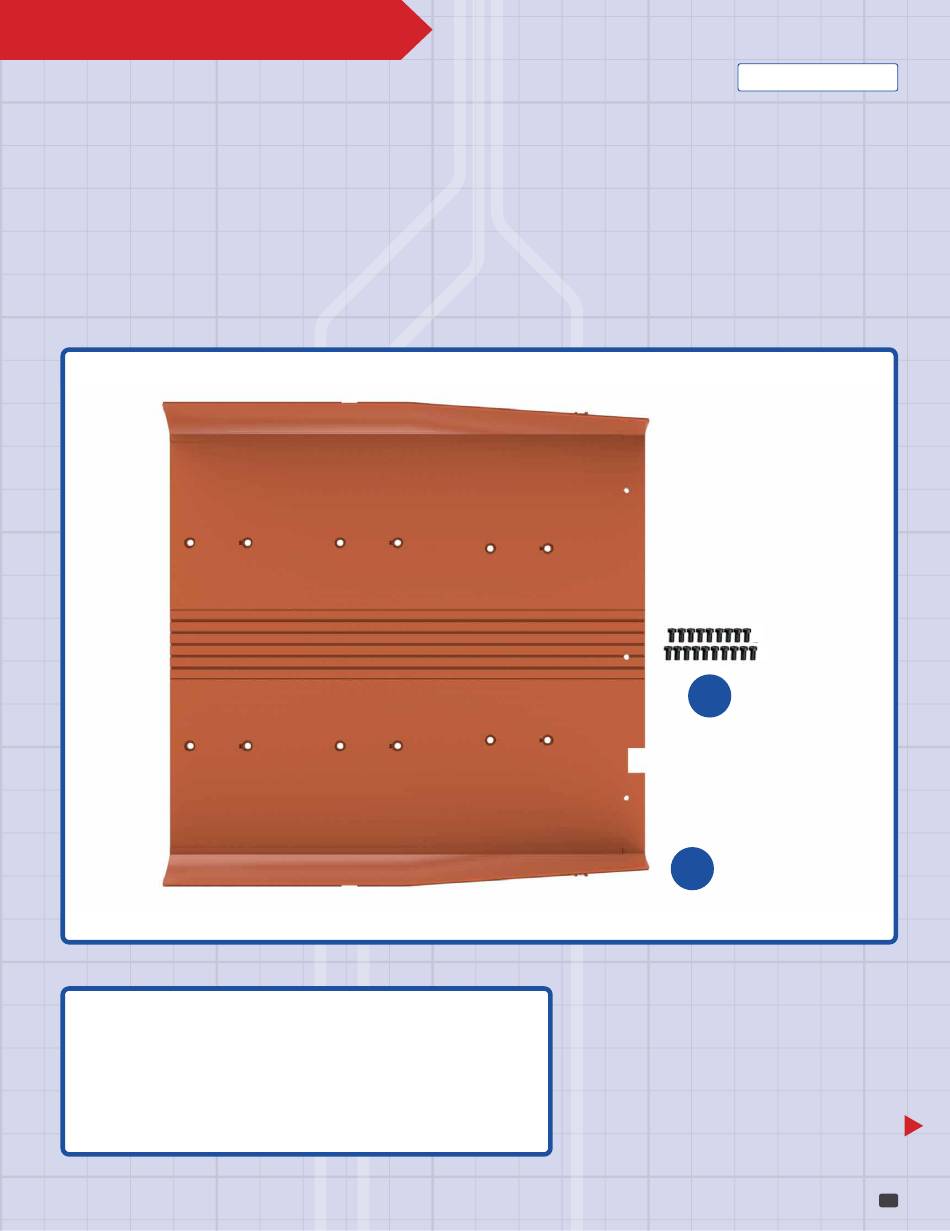

BAUTEILE IM ÜBERBLICK
69A
Vorderer Abschnitt des Oberdecks
JP
2,3 x 4 mm (19 Stk.)
IHR ROUTEMASTER 857
JP
69A
1
Werbung
Verwandte Anleitungen für Hachette ROUTEMASTER RM857
Inhaltszusammenfassung für Hachette ROUTEMASTER RM857
- Seite 1 Bauphasen 69-72 IHR ROUTEMASTER 857 Die vorderen Sitze Die vorderen Sitze auf dem Oberdeck auf dem Oberdeck SECHS SITZE WERDEN AUF DEM VORDEREN ABSCHNITT DES OBERDECKS ANGEBRACHT. ANSCHLIESSEND WIRD DER VORDERE ABSCHNITT DES OBERDECKS MIT DEN BEIDEN ÜBRIGEN ABSCHNITTEN VERBUNDEN. BAUTEILE IM ÜBERBLICK Vorderer Abschnitt des Oberdecks 2,3 x 4 mm (19 Stk.)
- Seite 2 Nehmen Sie den verbliebenen linken Sitz 65A zur Hand. Fügen Sie seine Sitzhalterung 65E in die beiden mittleren Löcher auf der linken Seite des Oberdecksabschnitts 69A ein. Befestigen Sie beide Teile mit zwei Schrauben JP aneinander. Legen Sie die beiden linken Sitze 65B bereit.
- Seite 3 IHR ROUTEMASTER 857 Nehmen Sie den verblie- benen rechten Sitz 63B, der einen Befestigungspunkt für eine Haltestange besitzt (rot eingekreist). Der Sitz wird über den beiden zentralen Löchern auf der rechten Seite des Oberdecksabschnitts 69A positioniert und mit zwei Schrauben JP fixiert, die Sie von unten in die Sitzhalterung 63E eindrehen.
- Seite 4 Sechs Sitze wurden am vorderen Abschnitt des Oberdecks angebracht. Bevor Sie fortfahren, prüfen Sie noch einmal, ob sich die Befestigungspunkte für die Haltestangen an den richtigen Positionen befinden (hellblau eingekreist). Nehmen Sie die bereits zusammengefügte Oberdecksbaugruppe 68A/67A zur Hand. Richten Sie die Laschen am vorderen Ende von 68A so aus, dass deren Vertiefungen die erhöhten Schraubenaufnahmen hinten an der Unterseite des Oberdecksabschnitts 69A aufnehmen.
-
Seite 5: Ansicht Nach Montage
IHR ROUTEMASTER 857 Ansicht nach Montage... - Seite 6 IHR ROUTEMASTER 857 Dachrahmen Dachrahmen des Unterdecks des Unterdecks MIT DIESER BAUPHASE WIRD EIN RAHMEN AN DER UNTERSEITE DES OBERDECKS ANGEBRACHT, AN DEN SPÄTER DAS DACH DES UNTERDECKS BEFESTIGT WERDEN KANN. BAUTEILE IM ÜBERBLICK Dachrahmen 2,3 x 4 mm (6 Stk.)
- Seite 7 Drehen Sie die Oberdecks-Baugruppe vorsichtig auf den Kopf und stellen Sie sicher, dass sie gut abgestützt ist, damit die Sitze nicht beschädigt werden. Positionieren Sie den Dachrahmen 70A auf der Unterseite vom hinteren Abschnitt des Oberdecks 67A. Die fünf Ecken des Rahmens (rot eingekreist) müssen mit den fünf erhabenen Schraubenaufnahmen...
-
Seite 8: Elektrische Anschlüsse
IHR ROUTEMASTER 857 Elektrische Anschlüsse Elektrische Anschlüsse IN DIESER BAUPHASE SCHLIESSEN WIR DIE HAUPTBELEUCHTUNG AN DIE PLATINE AN UND TESTEN DEREN FUNKTION. AUSSERDEM WERDEN KLINGELZUG, MOTOR UND HUPE GETESTET. BAUTEILE IM ÜBERBLICK Kabel H Kabel J1 Kabel M Kabel L Kabel F Verlängerungs- kabel C... - Seite 9 Achten Sie darauf, die mit dem Schalter verbundenen Kabel nicht zu verschieben. Befestigen Sie die Batteriebox ggf. mit Klebeband an der Seite des Busses. Setzen Sie drei AAA-Batterien in die Batteriebox Legen Sie den Schalter der Batteriebox 56B 56B ein. Achten Sie auf die richtige Ausrichtung um.
- Seite 10 IHR ROUTEMASTER 857 Der breite Stecker von Kabel 56C mit der Kabelmar- kierung N (ebenfalls von der Dach-Baugruppe kom- Nun nehmen Sie das Kabel 41K mit der Kabel- mend) wird mit dem Port N der Platine 57E verbunden. markierung C. (Lassen Sie sich nicht vom abgebildeten Kabel C irritieren.) Verbinden Sie das eine Ende des Verlängerungskabels 71F (mit der Kabelmarkierung C) mit dem Ende des...
- Seite 11 Verbinden Sie das Kabel 71A (mit der Kabelmarkierung H) mit dem Port H der Platine 57E. Nun wird das letzte Kabel mit der Platine 57E verbunden: Der Stecker vom Kabel 71C (mit der Kabelmarkierung M) gehört in den Port M, wie abgebildet. Drücken Sie den Schalter am Ende des Kabels 71C (mit der...
- Seite 12 IHR ROUTEMASTER 857 Schalter drücken Verbinden Sie das Kabel 71B (mit der Kabelmarkierung J1) mit dem Kabel 55H (ebenfalls Kabelmarkierung J1). Wenn Sie den Schalter am Ende des Kabels 71B betätigen, ertönt der Motorsound. Ansicht nach Montage...
- Seite 13 IHR ROUTEMASTER 857 Oberdecksbeleuchtung Oberdecksbeleuchtung und weitere Elektrik und weitere Elektrik IN DIESER BAUPHASE WERDEN WEITERE ELEKTRIKTESTS DURCHGEFÜHRT: ES HANDELT SICH UM DIE BELEUCHTUNG DES OBERDECKS UND DIE RÜCKLEUCHTEN. BAUTEILE IM ÜBERBLICK Vergewissern Sie sich bei Kabel N Arbeiten an der Kabel O Elektrik immer, dass der Kabel G...
- Seite 14 Verbinden Sie das Kabel 72A (mit der Kabelmarkierung N) mit der freien Buchse vom Kabel 56C (ebenfalls mit der Kabelmarkierung N und bereits mit der Platine verbunden, siehe Detailbild unten). Die LEDs am Kabel 72A beleuchten die Decke vom Oberdeck. Drücken Sie den Schalter 38M in der Fahrerkabine, um zu prüfen,...
- Seite 15 IHR ROUTEMASTER 857 Verbinden Sie das Kabel 72B (mit der Kabelmarkierung O) mit dem Port O der Platine 57E. Drücken Sie den Schalter 38M in der Fahrerkabine, um die roten LEDs am Kabel 72B aufleuchten zu lassen. Wenn Sie Leuchten das Bremspedal 37A durch- drücken, scheinen die LEDs noch etwas heller auf: Die Rücklichter...
- Seite 16 Verbinden Sie das Kabel 72C (mit der Kabelmarkierung G) mit dem Port G der Platine 57E, wie abgebildet. Blinken Drücken Sie nun den Schalter 38M, blinken die beiden LEDs am Kabel 72C mit der Kabelmarkierung G: Dies sind die Blinker.
- Seite 17 IHR ROUTEMASTER 857 Ansicht nach Montage Es kann hilfreich sein, die Kabel zu ordnen und sie mit kleinen Kabelbindern oder kurzen Drahtstücken in getrennten Bündeln zu halten.
