Hachette ROUTEMASTER 857 Bauanleitung
Bauphasen 37-40 der einbau von bremsund gaspedal
Vorschau ausblenden
Andere Handbücher für ROUTEMASTER 857:
- Bauanleitung (23 Seiten) ,
- Abbau-anleitung (19 Seiten) ,
- Bauanleitung (20 Seiten)
Werbung
Quicklinks
Bauphasen 37-40
Der Einbau von Brems-
Der Einbau von Brems-
MIT DIESER ANLEITUNG WERDEN DAS BREMS- UND DAS GASPEDAL MONTIERT. DAS
BREMSPEDAL VERFÜGT ÜBER EINEN SCHALTER, BEI DESSEN BETÄTIGUNG SPÄTER DIE
37A
AM

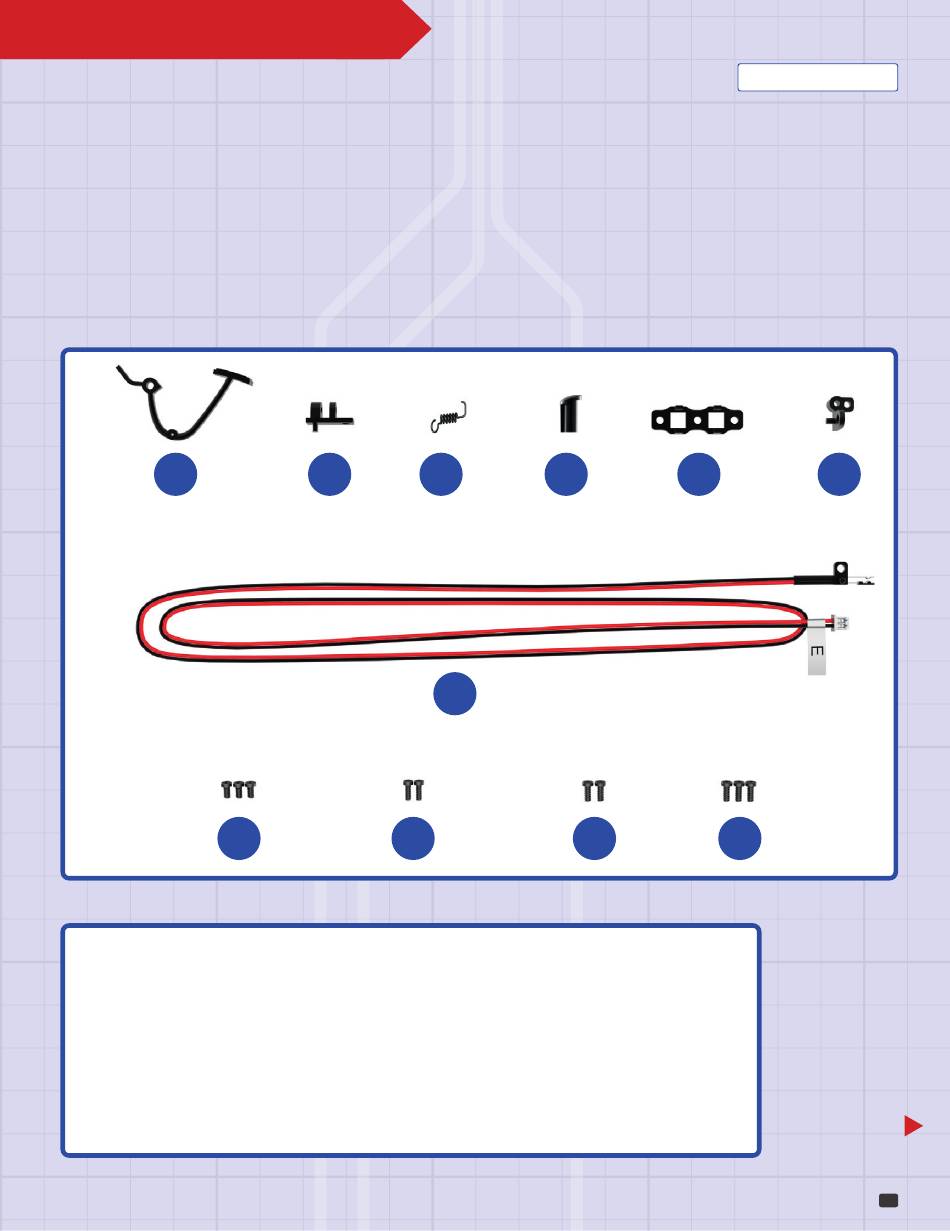

BAUTEILE IM ÜBERBLICK
37A
Bremspedal
37B
Pedalscharnier
37C
Rückholfeder
37D
Kabel des Bremsschalters
37E
Gaspedal
37F
Halterung (in dieser Ausgabe nicht
verwendet – siehe Bauphase 38)
37G
Schalterhalterung
und Gaspedal
und Gaspedal
BREMSLICHTER AUFLEUCHTEN WERDEN.
37B
37C
37D
FP
AM
FP
DP
RM
37E
DP
Schraube 1,7 x 3 mm (3 Stk.)
Schraube 1,5 x 4 mm (2 Stk.)
Schraube 1,7 x 4 mm (2 Stk.)
Schraube 1,7 x 4 mm (3 Stk.)
IHR ROUTEMASTER 857
37G
37F
RM
1
Werbung
Verwandte Anleitungen für Hachette ROUTEMASTER 857
Inhaltszusammenfassung für Hachette ROUTEMASTER 857
- Seite 1 Bauphasen 37-40 IHR ROUTEMASTER 857 Der Einbau von Brems- Der Einbau von Brems- und Gaspedal und Gaspedal MIT DIESER ANLEITUNG WERDEN DAS BREMS- UND DAS GASPEDAL MONTIERT. DAS BREMSPEDAL VERFÜGT ÜBER EINEN SCHALTER, BEI DESSEN BETÄTIGUNG SPÄTER DIE BREMSLICHTER AUFLEUCHTEN WERDEN.
- Seite 2 Legen Sie das Kabel des Bremsschalters 37D und die Schalterhalterung 37G bereit und richten Sie sie so aus, wie abgebildet. Befestigen Sie die beiden Teile mit einer Schraube FP aneinander (unteres Detailbild). Das Detailbild darüber zeigt die zusammengefügten Teile aus einem anderen Winkel.
- Seite 3 IHR ROUTEMASTER 857 Nehmen Sie das Pedalscharnier 37B und platzieren Sie es auf der Unterseite des Bodens der Fahrerkabine: Sein Zapfen gehört in die entsprechende Aufnahme (gestrichelter Pfeil). Befestigen Sie das Scharnier 37B mit einer Schraube RM, wie abgebildet. Drehen Sie die Fahrerkabine um. Nehmen Sie das Bremspedal 37A und führen Sie dessen Ende durch die längliche Öffnung...
- Seite 4 An der Unterseite des Kabinenbodens: Richten Sie die große Bohrung am Bremspedal 37A so aus, dass sie sich zwischen den beiden Ösen des Pedalscharniers 37B einfügen lässt (roter gestrichelter Pfeil). Fixieren Sie das Pedal mit einer Schraube RM am Scharnier (siehe Detailbild). Nehmen Sie die Rückholfeder 37C und hängen Sie deren offenes Ende in die kleine Bohrung am Bremspedal ein (blauer gestrichelter Pfeil).
-
Seite 5: Ansicht Nach Montage
IHR ROUTEMASTER 857 Ansicht nach Montage Die Abbildung oben zeigt die Unterseite des Kabinenbodens mit montiertem Gaspedal und Bremse. Die Abbildung unten zeigt die Fahrerkabine von oben. -
Seite 6: Montage Vom Armaturenbrett
IHR ROUTEMASTER 857 Montage vom Armaturenbrett Montage vom Armaturenbrett und weiteren Details und weiteren Details IN DIESER ANLEITUNG WERDEN DER BLINKERSCHALTER UND DER TACHOMETER SOWIE ZWEI SCHALTERKABEL AM ARMATURENBRETT BEFESTIGT. ANSCHLIESSEND WIRD DAS ARMATURENBRETT IN DER FAHRERKABINE FIXIERT. BAUTEILE IM ÜBERBLICK... - Seite 7 Nehmen Sie die beiden Schalthebel 38D und 38F und fügen Sie sie in die Aufnahmen der beiden Wandplatten 38C und 38E ein. Fixieren Sie die beiden Hebel mit je einer Schraube FP, siehe Detailbild rechts . Fügen Sie die beiden Zapfen der Abdeckung 38H in die Bohrungen des Instrumentenkastens 38G ein.
- Seite 8 IHR ROUTEMASTER 857 Nehmen Sie die Rückwand 38B und setzen Sie deren zwei zylindrischen Buchsen in die beiden Aufnahmen im Boden der Fahrerkabine 35A ein. Befestigen Sie die beiden Teile mit zwei Schrauben JP aneinander, die Sie von unten eindrehen.
- Seite 9 Nehmen Sie die beiden elektrischen Schalter 38M und 38N: Der Schalter mit dem gelben Kabel ist mit B gekennzeichnet, der mit dem weißen Kabel mit A. Fügen Sie die beiden Schalter in die Löcher der Aufnahme 38P ein. Nehmen Sie die Halterung 37F (aus der 37. Bauphase) und platzieren Sie sie über den Rückseiten der Schalter 38M und 38N, sodass diese in ihrer Position fixiert sind.
- Seite 10 IHR ROUTEMASTER 857 Führen Sie die Kabel der beiden Schalter 38M und 38N durch die Aussparung am Rand des Bodens der Fahrerkabine 35A (Detailbild). Führen Sie die beiden Kabel (und auch das Kabel des Bremsschalters 37D) so an der Unterseite des Bodens entlang, dass Sie zwischen den hellblau eingekreisten Aufnahmepaaren verlaufen.
- Seite 11 IHR ROUTEMASTER 857 Zusammenbau und Einbau des Zusammenbau und Einbau des Fahrersitzes Fahrersitzes MIT DIESEN BAUSCHRITTEN FÜGEN SIE DEN FAHRERSITZ ZUSAMMEN UND MONTIEREN IHN SAMT TRÄGER IN DER FAHRERKABINE DES MODELLS. BAUTEILE IM ÜBERBLICK Sitzbasis 2,3 x 4 mm (13 Stk.) Rückwand der Rückenlehne...
- Seite 12 Platzieren Sie die Sitzfläche 39E auf der Sitzbasis 39A. Fixieren Sie die beiden Teile mit vier Schrauben JP aneinander, die Sie von unten in die Bohrungen der Sitzbasis eindrehen. Nehmen Sie die Rückenlehne 39D und positionieren Sie sie auf der Rückwand der Rückenlehne 39B.
- Seite 13 IHR ROUTEMASTER 857 Stülpen Sie die Rückenlehnenpolsterung 39F über die Rückenlehne 39D. Dabei werden die Nasen an der Innenseite der Polsterung in die Ritzen der Lehne eingefügt. Anschließend verfahren Sie genau so mit der Sitzpolsterung 39C und der Sitzfläche 39E (Detailbild).
- Seite 14 Fügen Sie den Zapfen unten an der Sitzbasis 39A in die Öffnung des Sitzträgers 39G ein (Detailbild). Befestigen Sie die Sitzbasis von unten mit einer Schraube JP am Boden der Fahrerkabine 35A. Dadurch wird auch der Sitzträger in Position gehalten. Zusammenfassung...
- Seite 15 IHR ROUTEMASTER 857 Ansicht nach Montage Die Arbeiten dieser Bauphase sind abgeschlossen. Die Abbildung rechts zeigt den Sitz von hinten; die Abbildung unten zeigt ihn von vorne.
- Seite 16 IHR ROUTEMASTER 857 Kleinteile für die Kleinteile für die Fahrerkabine Fahrerkabine ERSTE DETAILS WERDEN AN DER VERKLEIDUNG DER FAHRERKABINE ANGEBRACHT, DARUNTER EINE HEIZLEITUNG SOWIE EIN HANDGRIFF FÜR DEN FAHRER, DEN ER BEIM EINSTEIGEN NUTZT. BAUTEILE IM ÜBERBLICK Verkleidung der Fahrerkabine...
- Seite 17 Platzieren Sie die Seitenleuchtenlinse 40D von innen im runden Loch an der Front der Verkleidung 40A. Positionieren Sie den Seitenleuchtenreflektor Die Einkerbung an der Linse (auf die der rote 40E über der Linse und fixieren Sie ihn mit zwei HINWEIS: Pfeil weist) stellt deren korrekte Ausrichtung sicher.
- Seite 18 IHR ROUTEMASTER 857 Richten Sie das Abblasrohr 40I so aus, wie es die Zeichnung zeigt und befestigen Sie sein eines Ende im seitlichen Loch der Wasserleitung 40G. Es handelt sich um eine Steckverbindung. Drücken Sie den Zapfen am Ende der...
- Seite 19 Drücken Sie die beiden seitlichen Zapfen der Heizleitung 40F in die beiden Bohrungen an der linken Seite der Verkleidung 40A hinein. Nehmen Sie den Handgriff 40B und fügen Sie seinen kleinen Zapfen in die Bohrung an der rückwärtigen Schmalseite der Verkleidung 40A ein. Fixieren Sie den Handgriff mit zwei Schrauben JM.
- Seite 20 IHR ROUTEMASTER 857 Ansicht nach Montage Drei Ansichten der Verkleidung der Fahrerkabine nach dem Anbringen der diesmal gelieferten Kleinteile.
