Bauphasen 89-92
Arbeiten am Oberdeck
Arbeiten am Oberdeck
89B

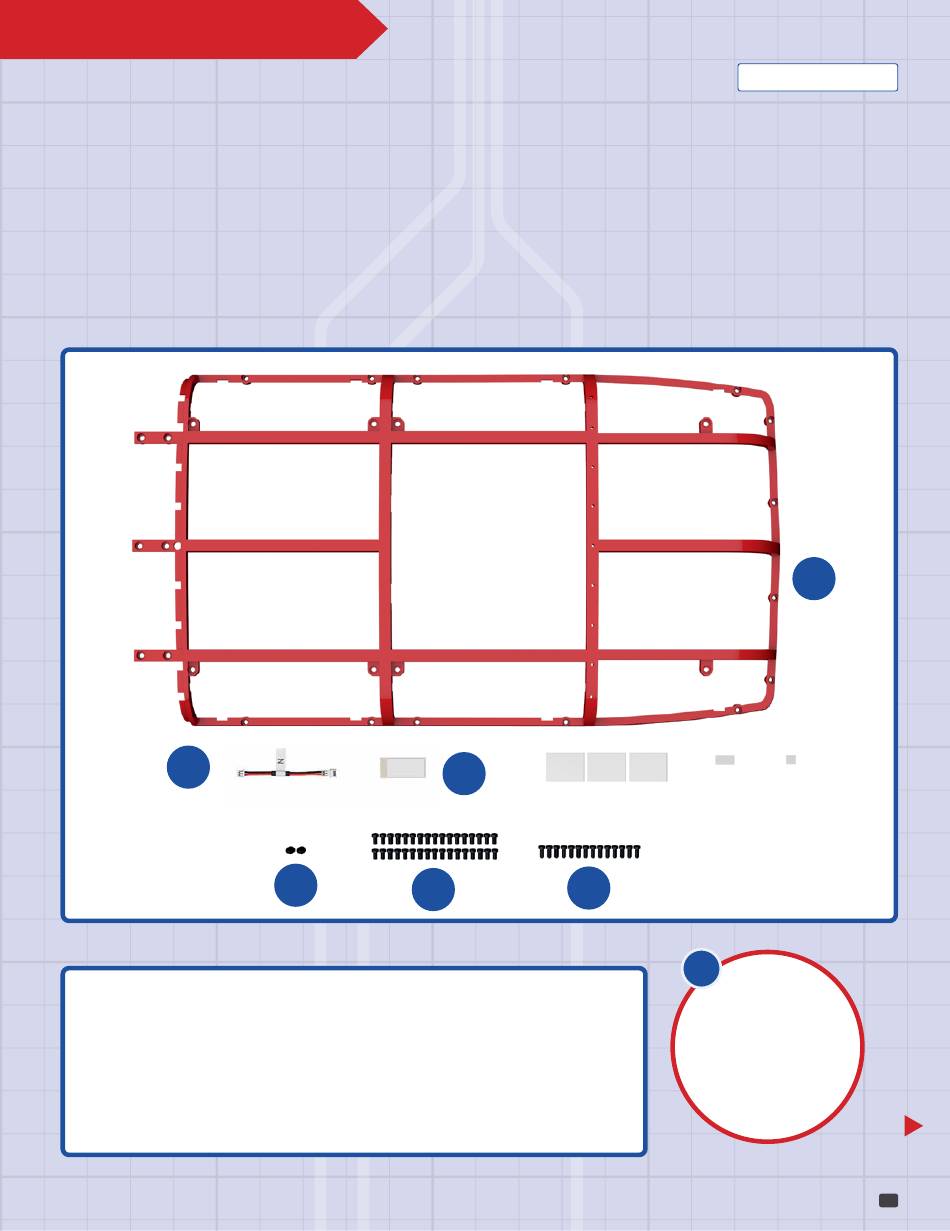

BAUTEILE IM ÜBERBLICK
89A

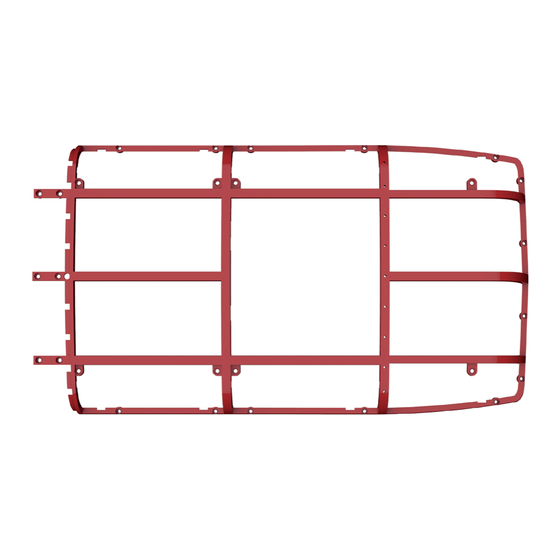

Rahmen des Dachs vom
Oberdeck (noch nicht benötigt)
89B
Verlängerung vom Kabel N
89C
Klebestreifen
und am Unterdeck
und am Unterdeck
DAS DACH DES UNTERDECKS WIRD AM MODELL BEFESTIGT. DIE
AUSSENWÄNDE DES OBERDECKS WERDEN AN DEN INNENWÄNDEN DES
OBERDECKS MONTIERT, DIE LEDS AM DACH DES OBERDECKS ANGEBRACHT.
LP
LP
JP
GM
89C
GM
JP
Schraube 1,7 x 2.5 x 5 mm (2 Stk.)
Schraube 2,3 x 4 mm (34 Stk.)
Schraube 2,3 x 5 mm (14 Stk.)
IHR ROUTEMASTER 857
89A
Doppelseitiges Klebeband
4
Die kleinen
und großen Abschnitte
mit doppelseitigem
Klebeband werden für
den Zusammenbau des
Modells nicht benötigt. Sie
haben daher auch keine
Teilebezeichnung
erhalten.
1
