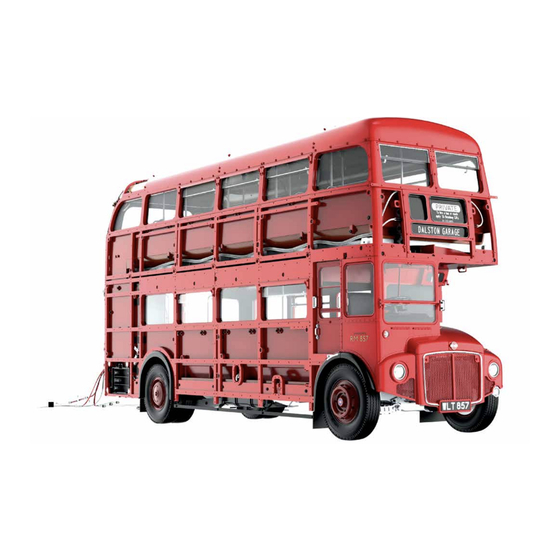

Bauphasen 97-100
Montage des ersten Abschnitts
Montage des ersten Abschnitts

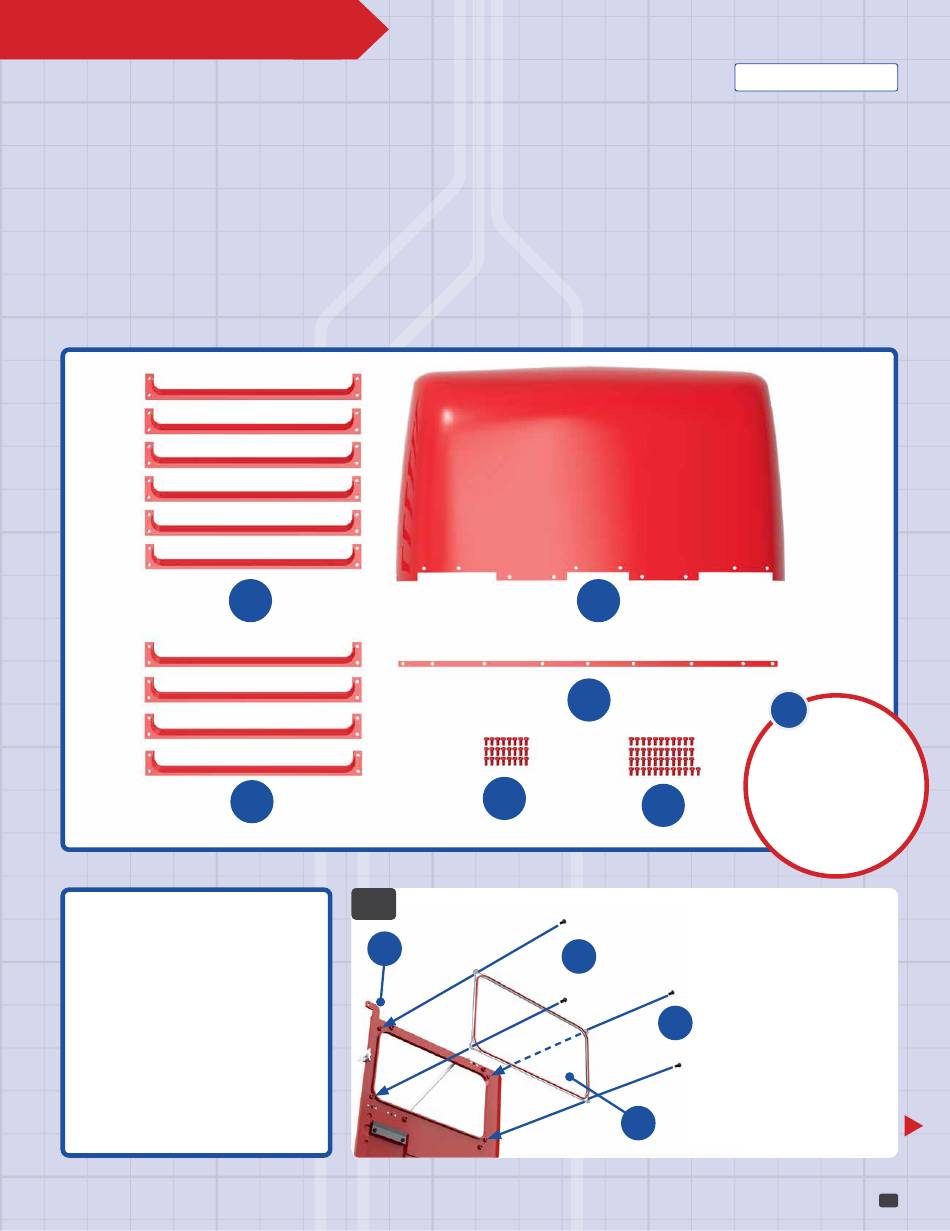

BAUTEILE IM ÜBERBLICK
97A
Regenschutz (Oberdeck) (6 Stk.)
97B
Regenschutz (Unterdeck) (4 Stk.)
97C
Dachverkleidung
97D
Frontleiste
NM
Schrauben 1,5 x 3 mm
(24 Stk., rot)
BP
Schrauben 1,5 x 3 mm
(45 Stk., rot)
der Dachverkleidung
der Dachverkleidung
DIE RÜCKWAND WIRD MONTIERT. DER ERSTE ABSCHNITT DER
DACHVERKLEIDUNG UND DIE FRONTLEISTE WERDEN ANGEBRACHT.
REGENSCHUTZE WERDEN ÜBER DEN ABSENKBAREN FENSTERN BEFESTIGT.
97A
97B
1
60A
97C
97D
NM
BP
DP
x2
DP
x2
96E
IHR ROUTEMASTER 857
4
Der
Regenschutz für
das Oberdeck, 97A,
ist mit F2 bezeichnet.
Der Regenschutz für das
Unterdeck, 97B, mit F1.
Die Teile sind leicht
unterschiedlich
groß.
1
Nehmen Sie die
Fensterscheibe
96E und platzieren Sie
sie von außen vor der
Öffnung der Rückwand
60A. Der rote Rand der
Scheibe muss nach außen
weisen. Befestigen Sie die
Fensterscheibe mit vier
Schrauben DP (aus einer
früheren Lieferung).
1
Werbung
Verwandte Anleitungen für Hachette ROUTEMASTER 857
Inhaltszusammenfassung für Hachette ROUTEMASTER 857
- Seite 1 Bauphasen 97-100 IHR ROUTEMASTER 857 Montage des ersten Abschnitts Montage des ersten Abschnitts der Dachverkleidung der Dachverkleidung DIE RÜCKWAND WIRD MONTIERT. DER ERSTE ABSCHNITT DER DACHVERKLEIDUNG UND DIE FRONTLEISTE WERDEN ANGEBRACHT. REGENSCHUTZE WERDEN ÜBER DEN ABSENKBAREN FENSTERN BEFESTIGT. Regenschutz für das Oberdeck, 97A, ist mit F2 bezeichnet.
- Seite 2 Bringen Sie die Rückwand 60A am Heck des Modells an. Führen Sie dabei die Griffstange 60D unter der Rückwand des Oberdecks hindurch (geschwungene hellblaue Linie). Die beiden Schraubenaufnahmen am Fuß der Rückwand 60A werden in die Vertiefungen der Heckplattform 56A eingefügt (dunkelblaue Linien).
- Seite 3 IHR ROUTEMASTER 857 Fügen Sie mithilfe einer Pinzette die Griffstange 60D in das untere Ende des Geländers 84H ein. Setzen Sie die Dachverkleidung 97C vorne auf den Rahmen des Dachs vom Oberdeck 89A, wie es die Abbildung andeutet. Positionieren Sie die Frontleiste 97D so rings um den unteren Rand der Dachverkleidung 97C, dass die Löcher der...
- Seite 4 Release the back wall panel 87A Befestigen Sie die Frontleiste 97D completely by removing two JP mit neun roten Schrauben NM an screws (holding it to the rear seat back der Dachverkleidung 97C (hellblau panel 70A). Guide the gable 76A into the eingekreist).
- Seite 5 IHR ROUTEMASTER 857 Befestigen Sie den Regenschutz 97B mit je zwei Schrauben BP auf beiden Seiten des Fensterrahmens 94F (hellblau eingekreist). Weiter geht es mit drei Regenschutzen 97A (F2), die über den vorderen drei Fenstern des Oberdecks auf der rechten Modellseite angebracht werden.
- Seite 6 Wechsel auf die linke Modellseite: Positionieren Sie den verbliebenen Regenschutz 97A über der hintersten Fenster- öffnung des Oberdecks. Stellen Sie sicher, dass die Löcher des Regenschutzes mit denen des Fensterrahmens 86D übereinstimmen. Befestigen Sie den Regenschutz mit je zwei Schrauben BP auf beiden Seiten des Fensters (hellblau eingekreist, rechts unten).
- Seite 7 IHR ROUTEMASTER 857 Als Letztes werden zwei Regenschutze 97B auf der linken Modellseite über den Fensteröffnungen des Unterdecks mit je vier roten Schrauben BP fixiert (Detailbilder links und unten, hellblau eingekreist). Das Foto des RM93 zeigt deutlich die Regenschutze an den Oberseiten der Schiebefenster auf der Außenseite...
-
Seite 8: Ansicht Nach Montage
Ansicht nach Montage Regenschutze wurden über den Fensteröffnungen montiert. Der erste Abschnitt der Dachverkleidung ist am Modell befestigt. Bewahren Sie den übrig gebliebenen Regenschutz für das Unterdeck gut auf, bis er benötigt wird. -
Seite 9: Anbringen Einer Weiteren
IHR ROUTEMASTER 857 Anbringen einer weiteren Anbringen einer weiteren Dachverkleidung Dachverkleidung DIE KABEL WERDEN GEBÜNDELT UND HINTER DER BATTERIEBOX VERSTAUT. DER ZWEITE ABSCHNITT DER DACHVERKLEIDUNG WIRD ANGEBRACHT. BAUTEILE IM ÜBERBLICK Dachverkleidung Linke Seitenleiste (A190) Rechte eitenleiste (A190M) Schrauben 1,5 x 3 mm (44 Stk., rot) - Seite 10 Wir haben jeder Gruppe von Kabeln eine Farbe gegeben und sie in den Diagrammen mit dieser Farbe beschriftet. Die Farben der Gruppen haben nichts mit den Farben der Kabel zu tun. Fassen Sie die Kabel wie folgt zu Strängen zusammen: •...
- Seite 11 IHR ROUTEMASTER 857 Befestigen Sie die Oberkante der Hell- blaue Batteriebox 56B mit zwei Schrauben JP Rote Gruppe Gruppe (aus der 96. Lieferung). Mit zwei weiteren Schrauben JP wird die Batteriebox von unten an der Heckplattform 56A fixiert. Befestigen Sie die „hellblauen“, „roten“ und „gelben“...
- Seite 12 Befestigen Sie die rechte hintere Außenwand 95A mit sechs Schrauben GM: drei werden oben in den Dachrahmen 70A eingedreht, drei unten in den Rahmen. Anschließend fixieren Sie die Außenwand 95A mit drei Schrauben FM an der Außen- wand 94A (Detailbild). Komplettiert wird die Befestigung der Außenwand 95A mit acht Schrauben JP, die...
- Seite 13 IHR ROUTEMASTER 857 Befestigen Sie die Dachverkleidung 98A mit insgesamt 23 roten Schrauben NM: Elf Schrauben werden entlang der Vorderkante in den Rahmen 89A eingedreht, die übrigen zwölf entlang der Hinterkante in den Rahmen 90A. Die Abbildung links zeigt das Dach von links, die Abbildung unten zeigt das Dach von rechts.
- Seite 14 IHR ROUTEMASTER 857 Dachverkleidung und Dachverkleidung und Seitenleisten Seitenleisten DER DRITTE ABSCHNITT DER DACHVERKLEIDUNG WIRD AM DACHRAHMEN BEFESTIGT. DIE SEITENLEISTEN SCHAFFEN EINEN SAUBEREN ABSCHLUSS ÜBER DEN FENSTERN DES OBERDECKS. BAUTEILE IM ÜBERBLICK benötigen auch die Dachverkleidung beiden Seitenleisten Linke Seitenleiste (A189)
- Seite 15 Positionieren Sie die linke Seitenleiste 98B (auf ihrer Rückseite findet sich die Markierung A189) an der linken Seite des Oberdecks. Sie verläuft entlang der Unterkante der Dachverkleidungen 97C und 98A. Beachten Sie, dass das leicht abgeschrägte Ende der Leiste nach vorne weisen sollte.
- Seite 16 IHR ROUTEMASTER 857 Legen Sie die Dachverkleidung 99A so auf den Rahmen des Dachs 90A, dass sie die Dach- verkleidung 98A nahtlos nach hinten fortsetzt. Befestigen Sie die Dach- verkleidung 99A mit insgesamt 23 roten Schrauben NM am Rahmen des Dachs 90A.
- Seite 17 Platzieren Sie die rechte Seitenleiste 99C (A189M) an den Außenwänden 88A und 87B. Sie bedeckt den Rand der Dachverklei- dungen 99A und 98A. Fixieren Sie die Seitenleiste 99C mit acht roten Schrauben NM an den Außenwänden 88A und 87B. Vergewissern Sie sich, dass ihr vorderes Ende an die Hinterkante der Seitenleiste 98C stößt, die Sie mit Schritt 3 montiert haben.
- Seite 18 IHR ROUTEMASTER 857 Ansicht nach Montage...
- Seite 19 IHR ROUTEMASTER 857 Frontscheibenblende Frontscheibenblende und Frontleisten und Frontleisten EINE BLENDE WIRD RINGS UM DIE FRONTSCHEIBEN DES OBERDECKS ANGEBRACHT, ZUSAMMEN MIT LEISTEN, DIE DIE FUGEN ABSCHLIESSEN. 100A 100D 100C 100B 100E BAUTEILE IM ÜBERBLICK Identifizieren Sie 100A Frontscheibenblende zunächst die Streifen,...
- Seite 20 100C 100A Bringen Sie die Frontscheibenblende 100A auf Frontleiste 100C (A164B) auf den Mittelsteg der dem unteren Rand des Frontfensterrahmens Blende. Fixieren Sie beide Teile mit drei roten 80F an. Halten Sie sie fest und setzen Sie die Schrauben NM. An der rechten 100D Vorderkante...
- Seite 21 IHR ROUTEMASTER 857 100B Auf die gleiche Weise wird auf der linken Vorderkante des Ober- decks die Frontleiste 100B (A199) auf dem linken Rand der Frontleiste 100A angebracht. Verwenden Sie abermals vier rote Schrauben NM, die bis in 100A die Aufnahmen des Rahmens 85A hinein- reichen.
- Seite 22 Ansicht nach Montage...
