Bauphasen 17-20
Rahmen-Abschnitte
Rahmen-Abschnitte
RAHMENS. DIESER WIRD MIT DEM HINTEREN RAHMENABSCHNITT

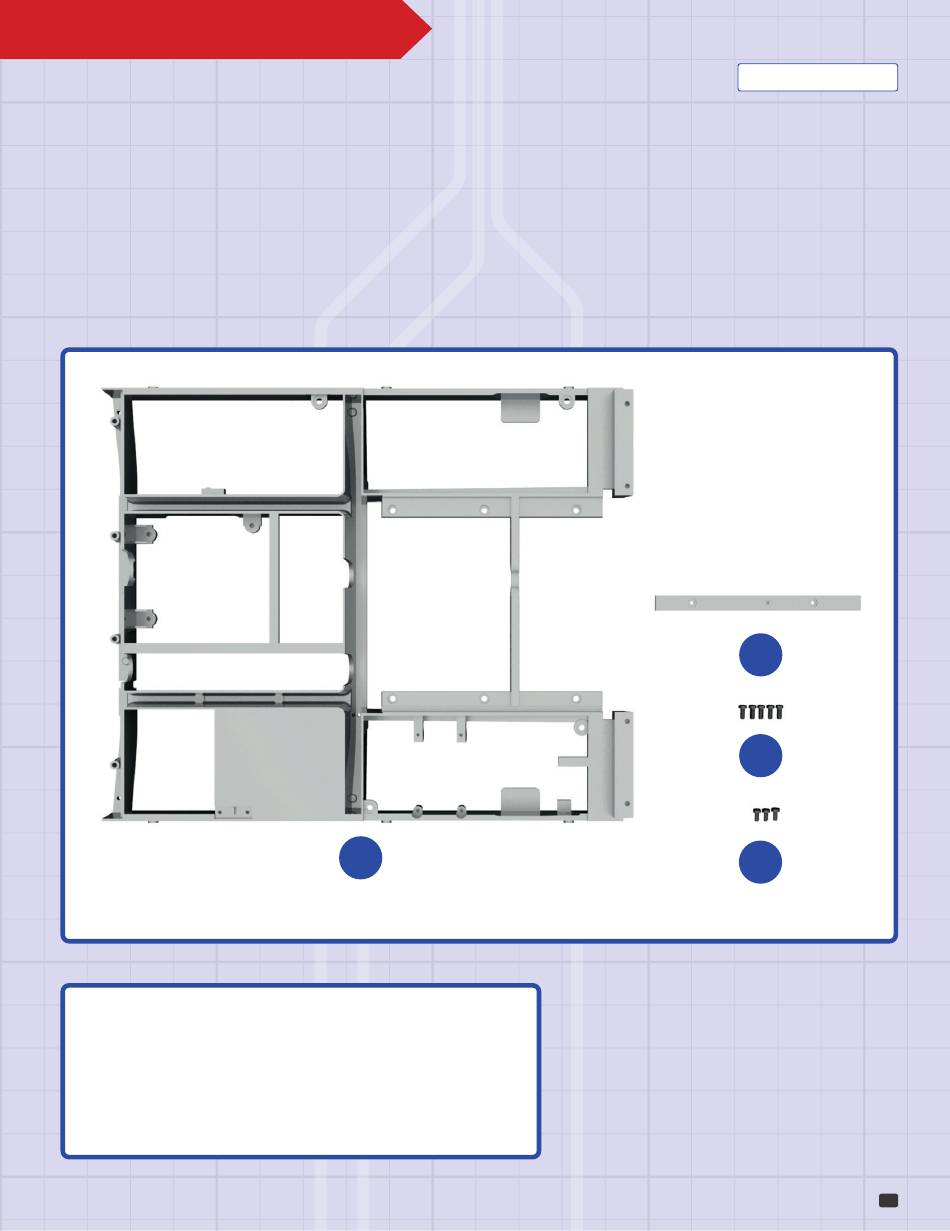

BAUTEILE IM ÜBERBLICK
17A
Vorderer Rahmen
17B
Verbindungsstück
GM
Schraube 2,3 x 5 mm (5 Stk.)
MM
Schraube 2,0 x 4 mm (3 Stk.)
Fusion der beiden
Fusion der beiden
DIESMAL ERHALTEN SIE DEN VORDEREN ABSCHNITT DES
VERBUNDEN, AN DEM SIE BEREITS GEARBEITET HABEN.
17A
IHR ROUTEMASTER 857
17B
GM
MM
1
