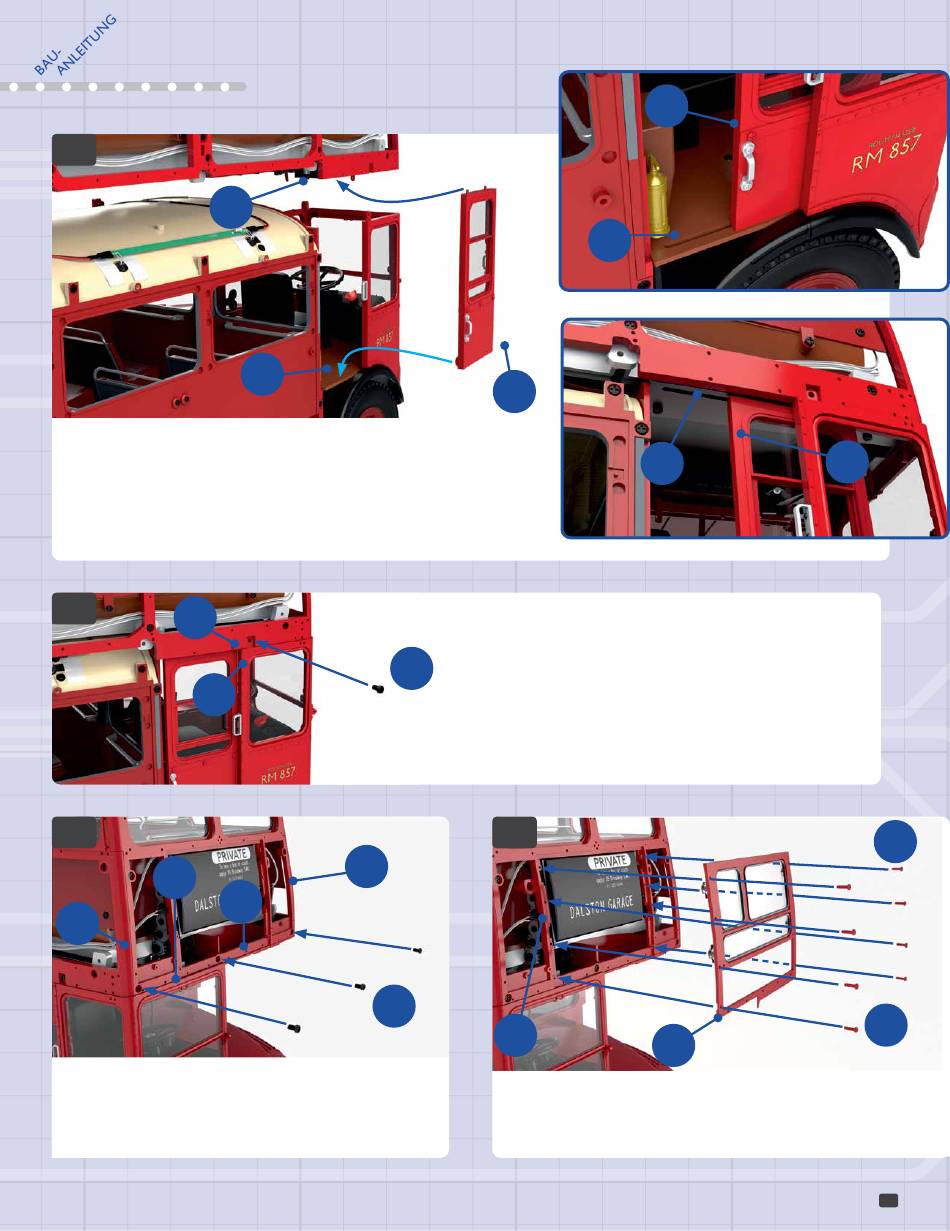

Heben Sie das Oberdeck vorsichtig leicht an, sodass Sie die Fahrertür in
die Fahrerkabine einsetzen können. Fügen Sie dabei die beiden Zapfen an
der Unterseite von 93D in den Schlitz des Bodens der Fahrerkabine 35A ein
(oberes Detailbild). Achten Sie beim Absenken des Oberdecks darauf, dass
die beiden Zapfen an der Oberseite von 93D im Schlitz des Fahrerhausdachs
76A sitzen (unteres Detailbild).
10
87A
40A
11
40A
80F
87A
11
Befestigen Sie den Frontfensterrahmen 80F mit
drei Schrauben FM an der rechten Außenwand
87A, der linken Außenwand 85A und der Verkleidung der
Fahrerkabine 40A.
35A
FM
85A
FM
x3
93D
35A
93D
76A
10
Prüfen Sie, ob die Tür richtig eingebaut ist
und sich öffnen und schließen lässt. Fixieren
Sie die Außenwand 87A mit einer Schraube FM an
der Verkleidung der Fahrerkabine 40A.
12
80F
80H
12
Setzen Sie den Rahmen des Rollschilds 80H auf den Front-
fensterrahmen 80F. Fluchten alle Schraubenlöcher, fixieren
Sie die beiden Rahmen mit acht roten Schrauben KM aneinander.
93D
KM
x4
KM
x4
