Hachette ROUTEMASTER 857 Bauanleitung

Bauphasen 117-121 seitenverkleidung und details für das fahrerseiten-unterdeck
Vorschau ausblenden Andere Handbücher für ROUTEMASTER 857:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauphasen 117-121
Seitenverkleidung und Details
Seitenverkleidung und Details
für das Fahrerseiten-Unterdeck
für das Fahrerseiten-Unterdeck
117A
117B
117C
117D

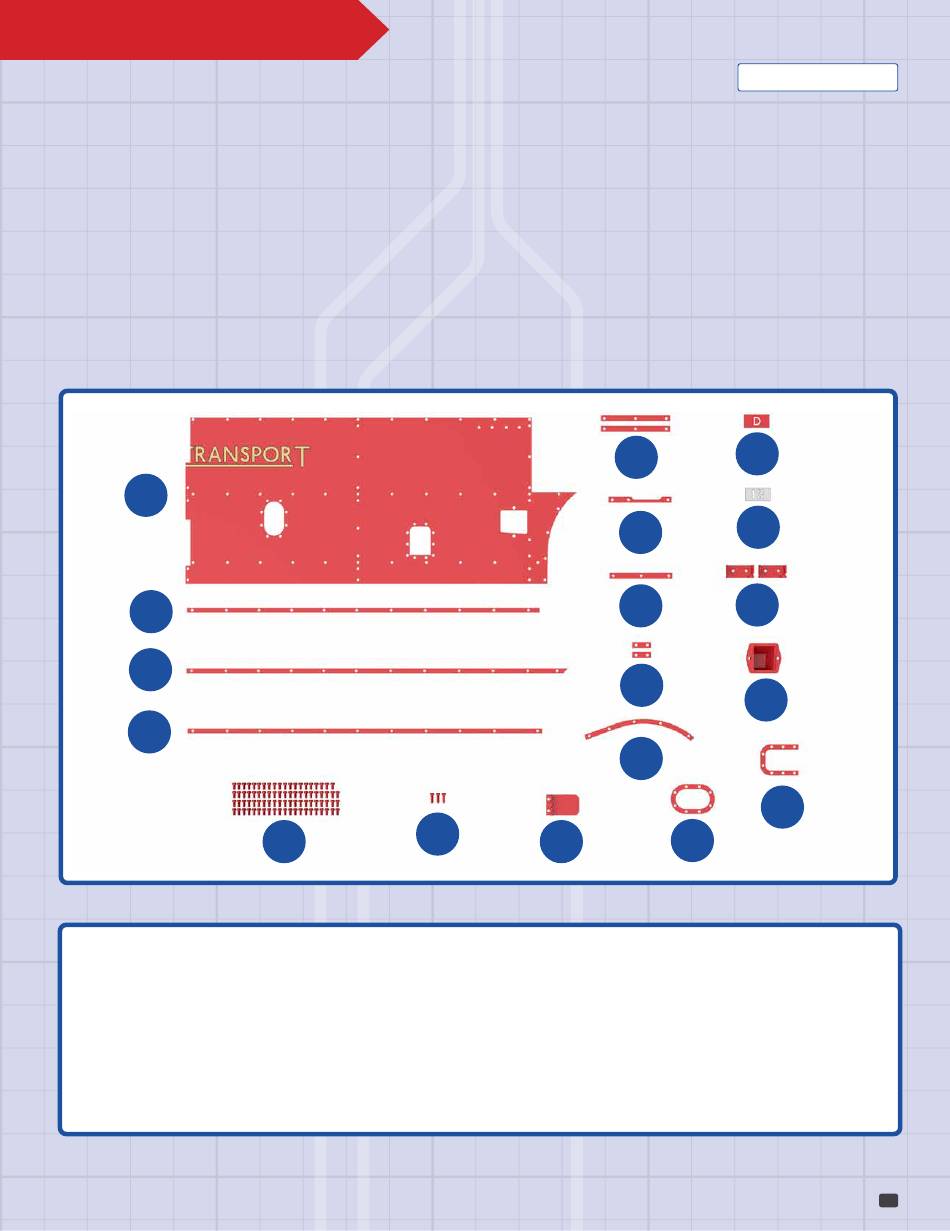

BAUTEILE IM ÜBERBLICK
117A
Seitenverkleidung
117B
Seitenleiste (A163)
117C
Seitenleiste (A163B)
117D
Seitenleiste (A163C)
117E
Seitenleiste (A164, 2 Stk.)
117F
Seitenleiste (A165M)
117G
Seitenleiste (A166)
DIE SEITENVERKLEIDUNG WIRD HINTER DER FAHRERTÜR UNTERHALB
DER FENSTER DES UNTERDECKS BEFESTIGT. MEHRERE DETAILS UND
SEITENLEISTEN RUNDEN DIE OPTIK AB.
NM
117H
117I
117J
117K
117L
117M
117N
KM
117O
Seitenleiste (A167, 2 Stk.)
Seitenleiste (A170B)
Depotcode
Betriebsnummer
Halterung (2 Stk.)
Trittstufe
Zierleiste der Wartungsöffnung
IHR ROUTEMASTER 857
117J
117E
117K
117F
117L
117G
117H
117M
117I
117N
117P
117O
Wartungsklappe
117P
Zierleiste des Kraftstoffzugangs
NM
Schraube 1,5 x 3 mm (83 Stk., rot)
KM
Schraube 1,5 x 5 mm (3 Stk, rot)
1
