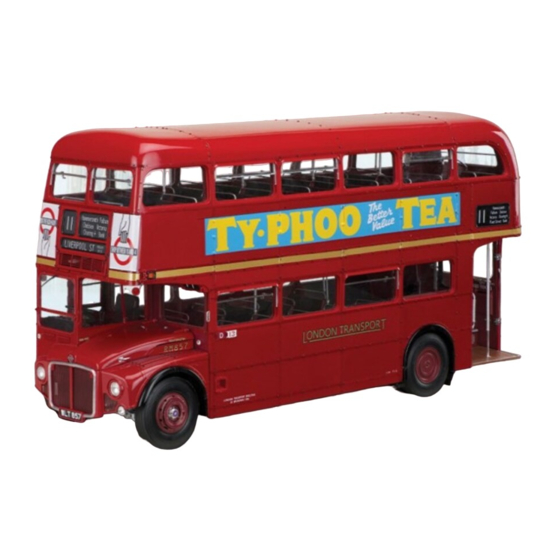

Hachette ROUTEMASTER 857 Bauanleitung

Bauphasen 85-88 die linken außenwände des oberdecks (i)
Vorschau ausblenden Andere Handbücher für ROUTEMASTER 857:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauphasen 85-88
Die linken Außenwände
Die linken Außenwände
85C

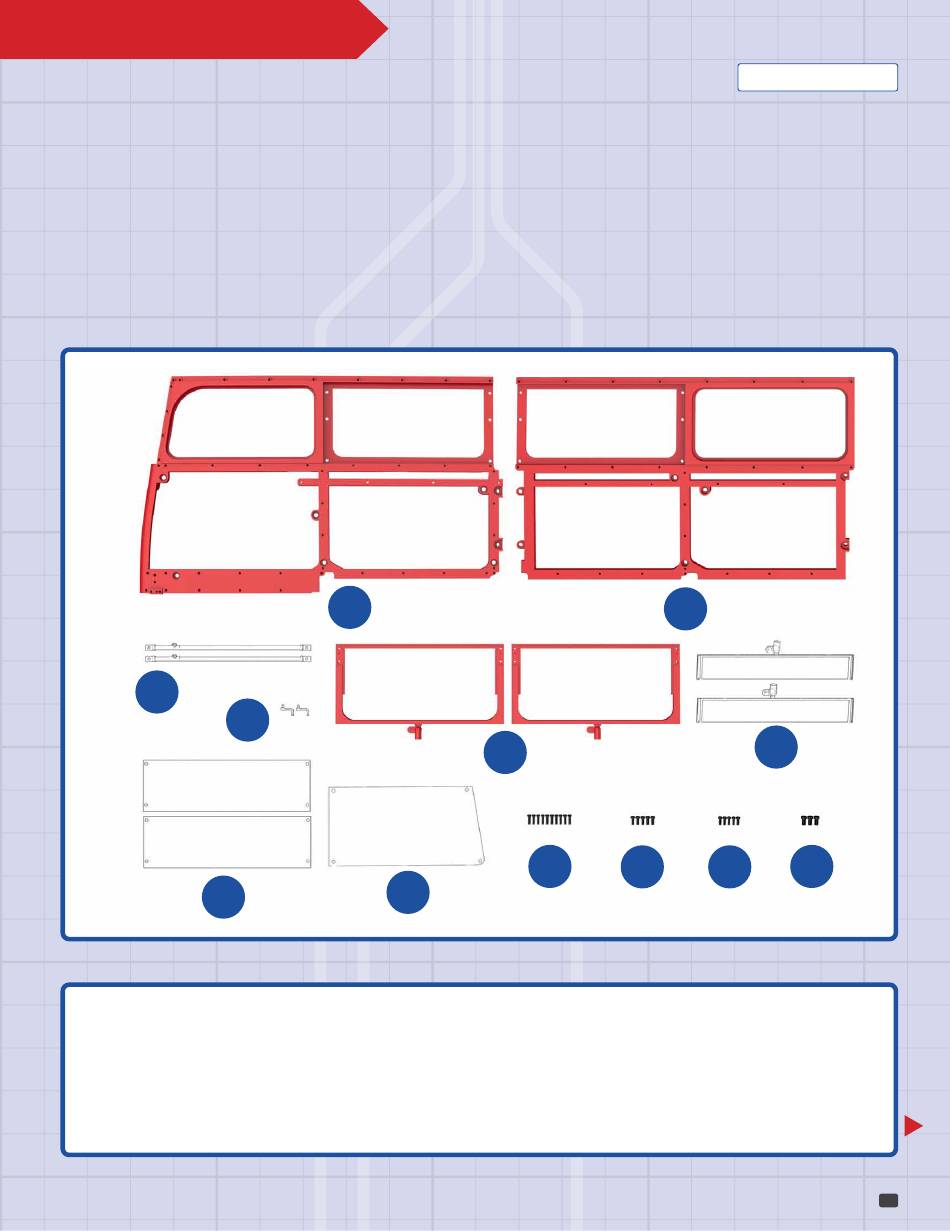

BAUTEILE IM ÜBERBLICK
85A
Rahmen der linken Außenwand
85B
Rahmen der linken Außenwand
85C
Stange (2 Stk.)
85D
Fensterheber (2 Stk.)
85E
Fensterrahmen (2 Stk.)
des Oberdecks (I)
des Oberdecks (I)
ES WIRD DAMIT BEGONNEN, FENSTER IN DIE BEIDEN ERSTEN LINKEN
AUSSENWÄNDE DES OBERDECKS EINZUSETZEN.
85A
85D
85G
85F
85G
85H
85E
OP
85H
Absenkbare Fensterscheibe
(2 Stk.)
Fensterscheibe (2 Stk.)
Fensterscheibe
IHR ROUTEMASTER 857
85B
85F
FM
DP
EM
OP
Schraube 1,7 x 5 mm (10 Stk.)
DP
Schraube 1,7 x 4 mm (5 Stk.)
EM
Schraube 1,5 x 4 mm (5 Stk.)
FM
Schraube 2,3 x 4 mm (3 Stk.)
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER 857

Inhaltszusammenfassung für Hachette ROUTEMASTER 857

  • Seite 1 Bauphasen 85-88 IHR ROUTEMASTER 857 Die linken Außenwände Die linken Außenwände des Oberdecks (I) des Oberdecks (I) ES WIRD DAMIT BEGONNEN, FENSTER IN DIE BEIDEN ERSTEN LINKEN AUSSENWÄNDE DES OBERDECKS EINZUSETZEN. BAUTEILE IM ÜBERBLICK Rahmen der linken Außenwand Absenkbare Fensterscheibe Schraube 1,7 x 5 mm (10 Stk.)
  • Seite 2 Platzieren Sie die Fensterscheibe 85H in der Öffnung vom Rahmen der linken Außenwand 85A, die eine abgerundete Ecke besitzt. Fixieren Sie die Fensterscheibe mit vier Schrauben EM. Nehmen Sie die beiden absenkbaren Fensterscheiben 85F und entfernen Sie mit einem Cutter den von der Herstellung übrig gebliebenen Gießast, sodass eine glatte Kante entsteht (links).
  • Seite 3 IHR ROUTEMASTER 857 Setzen Sie den Fensterrahmen 85E von außen in die benachbarte obere Öffnung der Außenwand 85A ein. Fixieren Sie den Rahmen mit zwei Schrauben DP, die Sie an der Innenseite der Außenwand 85A eindrehen. Setzen Sie die Fensterscheibe 85G so auf die Innenseite der Außenwand 85A,...
  • Seite 4 Drehen Sie die beiden Außen- wände 85A und 85B um und führen Sie sie so zusammen, dass ihre beiden Schrau- benaufnahmen fluchten. Stützen Sie die Baugruppe von hinten ab, während Sie die beiden Teile mit zwei Schrauben FM aneinander befestigen. Bringen Sie einen Fensterheber 85D an jeder der Stangen 85C an.

  • Seite 5: Ansicht Nach Montage

    IHR ROUTEMASTER 857 Ansicht nach Montage Der vordere Teil der linken Außenwand nimmt Form an. An den Stellen, an denen die absenkbaren Fenster positioniert werden sollen, sind Stangen mit Fensterhebern angebracht worden. Bewahren Sie die Baugruppen sorgfältig auf, da einige Teile noch...

  • Seite 6: Die Linken Außenwände

    IHR ROUTEMASTER 857 Die linken Außenwände Die linken Außenwände des Oberdecks (II) des Oberdecks (II) WEITERE FENSTER UND FENSTERRAHMEN WERDEN IN DIE LINKEN AUSSENWÄNDE DES OBERDECKS EINGESETZT. BAUTEILE IM ÜBERBLICK Rahmen der linken Außenwand Fensterscheibe Schraube 1,7 x 5 mm (5 Stk.)
  • Seite 7 Setzen Sie das Fenster 86E so in den Fensterrahmen Nehmen Sie die absenkbare Fensterscheibe 86E 86D ein, dass die Kanten in den Führungen des und entfernen Sie mit einem Cutter den von der Rahmens sitzen, wie es die Pfeile andeuten. Beachten Sie, Herstellung übrig gebliebenen Gießast, sodass eine glatte dass sich die „Metallkante“...
  • Seite 8 IHR ROUTEMASTER 857 Setzen Sie die Fensterscheibe 86F so auf die Innenseite der Außenwand 86A, dass sie mit dem absenkbaren Fenster leicht überlappt. Befestigen Sie das Fenster mit vier Schrauben OP. Die abgerundete Fensterscheibe 86G wird über der abgerundeten Aussparung der Außenwand 86A platziert und mit vier...
  • Seite 9 Drehen Sie die Außenwand- Baugruppe um und platzieren Sie die Fensterscheibe 86H in der letzten verbliebe- nen unbesetzten oberen Öffnung der Außenwand 85B. Fixieren Sie die Fensterscheibe mit vier Schrauben EM. Bringen Sie den Fensterheber 86C an der Stange 86C an. Es handelt sich um eine Steckverbindung.
  • Seite 10 IHR ROUTEMASTER 857 Ansicht nach Montage Der Rahmen der linken Außenwände des Oberdecks ist komplettiert. An den Innenwänden sind Stangen angebracht. Bewahren Sie die Baugruppen an einem sicheren Ort auf.

  • Seite 11: Die Rechten Außenwände

    IHR ROUTEMASTER 857 Die rechten Außenwände Die rechten Außenwände des Oberdecks (I) des Oberdecks (I) ES WIRD DAMIT BEGONNEN, FENSTER IN DIE BEIDEN ERSTEN RECHTEN AUSSENWÄNDE DES OBERDECKS EINZUSETZEN. BAUTEILE IM ÜBERBLICK Rahmen der rechten Außenwand Absenkbare Fensterscheibe Schraube 1,7 x 5 mm (10 Stk.) Rahmen der rechten Außenwand...
  • Seite 12 Entfernen Sie von den beiden absenkbaren Fensterscheiben 87F und Versuchen Sie, beim Setzen Sie die Fensterscheibe 87H von innen auf die den beiden Fensterrahmen 87E mit einem Einbau Spuren Außenwand 87A. Fixieren Sie sie mit vier Schrauben EM. Cutter die Gießäste. Glätten Sie die Kanten. auf den Fenstern zu vermeiden.
  • Seite 13 IHR ROUTEMASTER 857 Platzieren Sie den Fensterrahmen 87E (mit der absenkbaren Fensterscheibe 87F) von außen vor der Befestigen Sie die verbliebene Fensterscheibe 87G Öffnung der Außenwand 87B, wie abgebildet. Fixieren Sie von innen mit vier Schrauben OP an der Außenwand die beiden Teile mit zwei Schrauben DP aneinander.
  • Seite 14 Ansicht nach Montage...
  • Seite 15 IHR ROUTEMASTER 857 Zusammenfassung...
  • Seite 16 IHR ROUTEMASTER 857 Die rechten Außenwände Die rechten Außenwände des Oberdecks (II) des Oberdecks (II) WEITERE FENSTER UND FENSTERRAHMEN WERDEN IN DIE RECHTEN AUSSENWÄNDE DES OBERDECKS EINGESETZT. BAUTEILE IM ÜBERBLICK Rahmen der rechten Außenwand Fensterscheibe Schraube 1,7 x 5 mm (5 Stk.)
  • Seite 17 Entfernen Sie mit einem Cutter die Gießäste von der Setzen Sie die absenkbare Fensterscheibe 88E so in den absenkbaren Fensterscheibe 88E und vom Fenster- Fensterrahmen 88D ein, dass seine Kanten in den rahmen 88D. Glätten Sie die Kanten. Führungen sitzen. Die „Metallkante“ gehört nach oben. Nehmen Sie die Seitenwand-Baugruppe aus der letzten Bauanleitung...
  • Seite 18 IHR ROUTEMASTER 857 Setzen Sie die Fensterscheibe 88H von innen auf die Die Fensterscheibe 88G wird ebenfalls mit vier Außenwand 88A. Fixieren Sie sie mit vier Schrauben EM. Schrauben EM an der Außenwand 88A befestigt. Drehen Sie die Außenwände 87B und 88A um.
  • Seite 19 Ansicht nach Montage...
