Aufstellungsort; Wahl Des Aufstellungsorts - Dimplex Dhw 301P Montage- Und Gebrauchsanweisungen

Deutsch

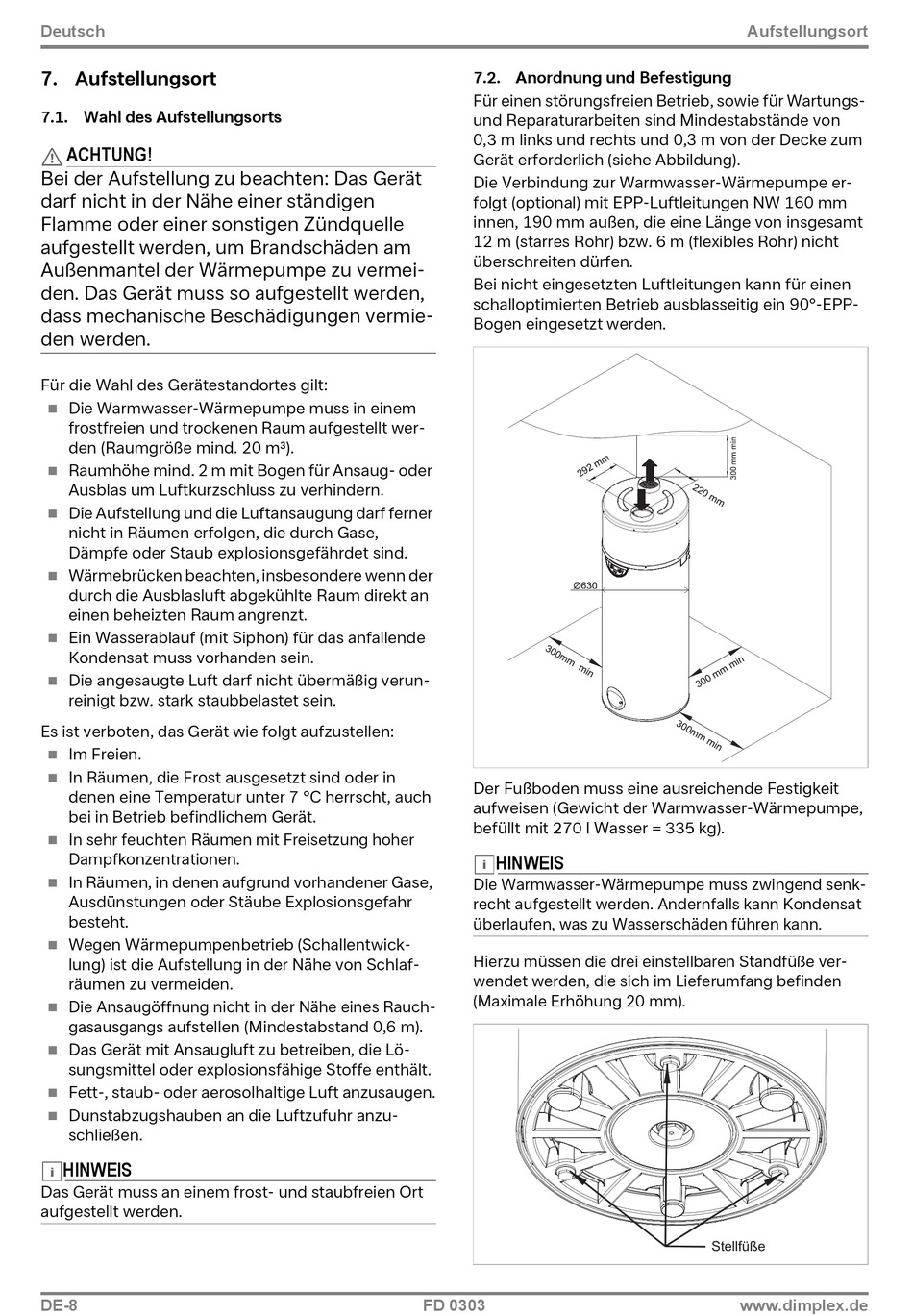

7. Aufstellungsort

7.1. Wahl des Aufstellungsorts

ACHTUNG!
Bei der Aufstellung zu beachten: Das Gerät
darf nicht in der Nähe einer ständigen
Flamme oder einer sonstigen Zündquelle
aufgestellt werden, um Brandschäden am
Außenmantel der Wärmepumpe zu vermei-
den. Das Gerät muss so aufgestellt werden,
dass mechanische Beschädigungen vermie-
den werden.
Für die Wahl des Gerätestandortes gilt:
Die Warmwasser-Wärmepumpe muss in einem

frostfreien und trockenen Raum aufgestellt wer-
den (Raumgröße mind. 20 m³).
Raumhöhe mind. 2 m mit Bogen für Ansaug- oder

Ausblas um Luftkurzschluss zu verhindern.
Die Aufstellung und die Luftansaugung darf ferner

nicht in Räumen erfolgen, die durch Gase,
Dämpfe oder Staub explosionsgefährdet sind.
Wärmebrücken beachten, insbesondere wenn der

durch die Ausblasluft abgekühlte Raum direkt an
einen beheizten Raum angrenzt.
Ein Wasserablauf (mit Siphon) für das anfallende

Kondensat muss vorhanden sein.
Die angesaugte Luft darf nicht übermäßig verun-

reinigt bzw. stark staubbelastet sein.
Es ist verboten, das Gerät wie folgt aufzustellen:
Im Freien.

In Räumen, die Frost ausgesetzt sind oder in

denen eine Temperatur unter 7 °C herrscht, auch
bei in Betrieb befindlichem Gerät.
In sehr feuchten Räumen mit Freisetzung hoher

Dampfkonzentrationen.
In Räumen, in denen aufgrund vorhandener Gase,

Ausdünstungen oder Stäube Explosionsgefahr
besteht.
Wegen Wärmepumpenbetrieb (Schallentwick-

lung) ist die Aufstellung in der Nähe von Schlaf-
räumen zu vermeiden.
Die Ansaugöffnung nicht in der Nähe eines Rauch-

gasausgangs aufstellen (Mindestabstand 0,6 m).
Das Gerät mit Ansaugluft zu betreiben, die Lö-

sungsmittel oder explosionsfähige Stoffe enthält.
Fett-, staub- oder aerosolhaltige Luft anzusaugen.

Dunstabzugshauben an die Luftzufuhr anzu-

schließen.
HINWEIS
Das Gerät muss an einem frost- und staubfreien Ort
aufgestellt werden.
DE-8
7.2. Anordnung und Befestigung
Für einen störungsfreien Betrieb, sowie für Wartungs-
und Reparaturarbeiten sind Mindestabstände von
0,3 m links und rechts und 0,3 m von der Decke zum
Gerät erforderlich (siehe Abbildung).
Die Verbindung zur Warmwasser-Wärmepumpe er-
folgt (optional) mit EPP-Luftleitungen NW 160 mm
innen, 190 mm außen, die eine Länge von insgesamt
12 m (starres Rohr) bzw. 6 m (flexibles Rohr) nicht
überschreiten dürfen.
Bei nicht eingesetzten Luftleitungen kann für einen
schalloptimierten Betrieb ausblasseitig ein 90°-EPP-
Bogen eingesetzt werden.
Der Fußboden muss eine ausreichende Festigkeit
aufweisen (Gewicht der Warmwasser-Wärmepumpe,
befüllt mit 270 l Wasser = 335 kg).
HINWEIS
Die Warmwasser-Wärmepumpe muss zwingend senk-
recht aufgestellt werden. Andernfalls kann Kondensat
überlaufen, was zu Wasserschäden führen kann.
Hierzu müssen die drei einstellbaren Standfüße ver-
wendet werden, die sich im Lieferumfang befinden
(Maximale Erhöhung 20 mm).
FD 0303
Aufstellungsort
Stellfüße
www.dimplex.de
