5. AUFSTELLUNG

Aufstellungsort

ACHTUNG!
•
Die Anlage muß in einem frostfreien Raum aufgestellt werden.
•
Ein Wasserablauf (mit Syphon) muß für die Kondesatabführung vorhanden sein.
•
Der tragfähige Untergrund (gefüllte Anlage ca. 550 kg) soll eine möglichst vibrationsfreie Fläche sein.
•
Für die Aufstellung ist eine Mindestraumhöhe 2,3 m erforderlich
•
Für Reparatur und Wartungsarbeiten sollte ein Freiraum bzw. ein allseitiger Mindestabstand von 0,6 m um
das Gerät eingehalten werden.
Aufstellung
WPM3/4
•
Die 4 senkrechten Holzwinkel mit Kartonschutzecken
und Stretchfolie entfernen.
•
Die vier oberen, die Gerätfüße der WPM3/4 fixierenden
Holzleisten entfernen.
•
Gerät von der Palette nehmen und platzieren.
•
Gerät von der Palette nehmen und platzieren.
•
Die Ausrichtung des Gerätes muß im unbefülltem
Zustand erfolgen!
Gerät durch Verstellen der Füße senkrecht ausrichten
und Gewinde
(Ausschraublänge der Stellfüße) von 45mm beim
Ausrichten der Stellfüße nicht überschreiten!
Das Gerät darf nicht nach vorne geneigt sein, der
Neigungswinkel • darf max. 1,5° betragen.
ZWT
•
Karton entfernen.
•
ZWT auf die WPM3/4 aufsetzen (Seitenrichtigkeit des
ZWT beachten!)
•
Das Lüftungsgerät ist mittels Arretierwinkel
am Wärmepumpenmodul zu verschrauben.
(Dafür sind Blechschrauben zu verwenden).
Die Luftdichtheit beider Komponenten ist
dabei zu beachten!

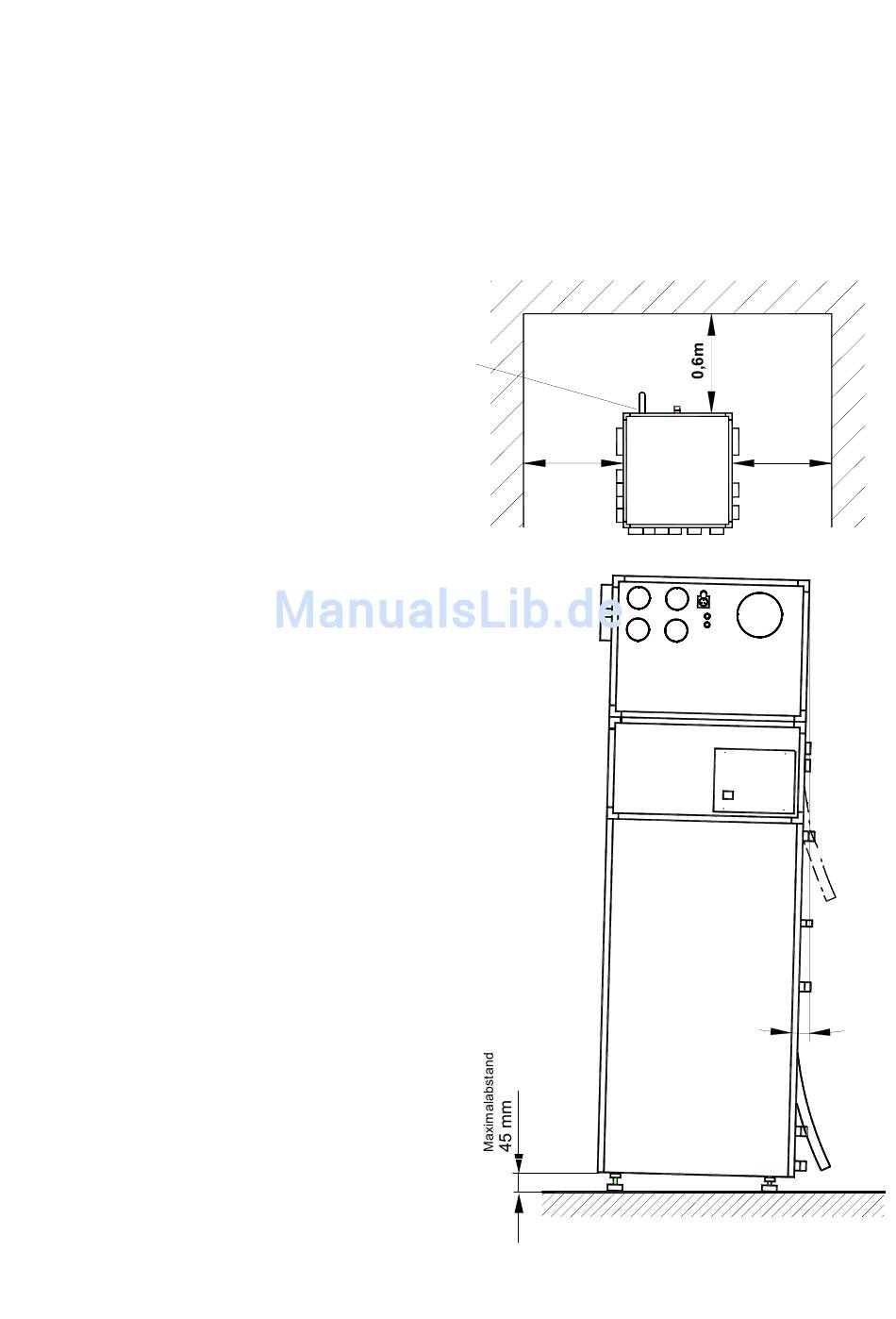

Wasser- und Elektro-
anschluß auf der
Geräterückseite
Bild 5
kontern! Den Maximalabstand
0,6m
Bild 6
11
0,6m
α
