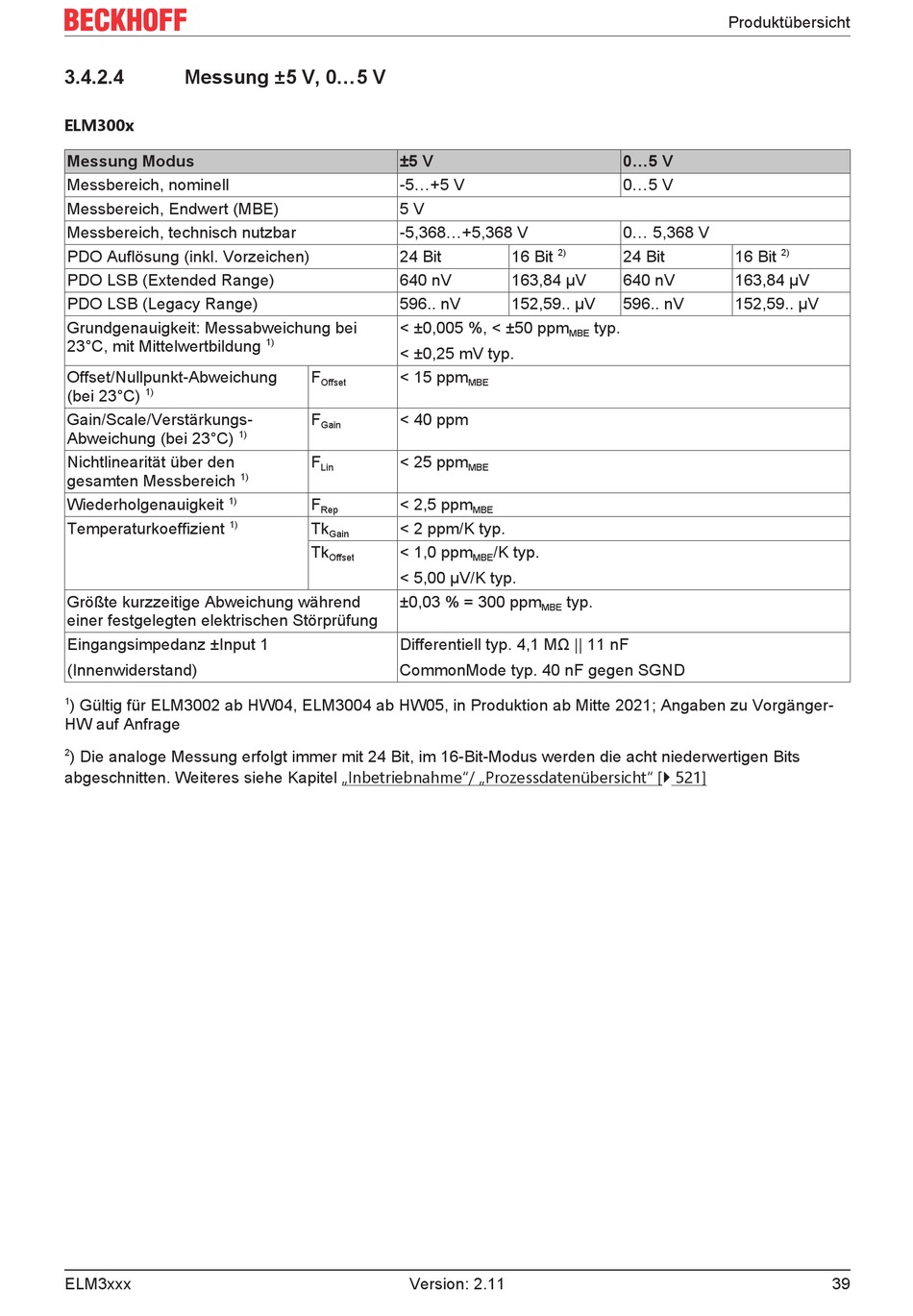

3.4.2.4
Messung ±5 V, 0...5 V
ELM300x
Messung Modus
Messbereich, nominell
Messbereich, Endwert (MBE)
Messbereich, technisch nutzbar
PDO Auflösung (inkl. Vorzeichen)
PDO LSB (Extended Range)
PDO LSB (Legacy Range)
Grundgenauigkeit: Messabweichung bei
23°C, mit Mittelwertbildung
Offset/Nullpunkt-Abweichung
1)
(bei 23°C)
Gain/Scale/Verstärkungs-
Abweichung (bei 23°C)
Nichtlinearität über den
gesamten Messbereich
1)
Wiederholgenauigkeit
1)
Temperaturkoeffizient
Größte kurzzeitige Abweichung während
einer festgelegten elektrischen Störprüfung
Eingangsimpedanz ±Input 1
(Innenwiderstand)
1
) Gültig für ELM3002 ab HW04, ELM3004 ab HW05, in Produktion ab Mitte 2021; Angaben zu Vorgänger-
HW auf Anfrage
2
) Die analoge Messung erfolgt immer mit 24 Bit, im 16-Bit-Modus werden die acht niederwertigen Bits
abgeschnitten. Weiteres siehe Kapitel „Inbetriebnahme"/ „Prozessdatenübersicht" [} 521]
ELM3xxx
±5 V
-5...+5 V
5 V
-5,368...+5,368 V
24 Bit
640 nV
596.. nV
< ±0,005 %, < ±50 ppm
1)
< ±0,25 mV typ.
F
< 15 ppm
Offset
F
< 40 ppm
Gain
1)
F
< 25 ppm
Lin
1)
F
< 2,5 ppm
Rep
Tk
< 2 ppm/K typ.
Gain
Tk
< 1,0 ppm
Offset
< 5,00 µV/K typ.
±0,03 % = 300 ppm
Differentiell typ. 4,1 MΩ || 11 nF
CommonMode typ. 40 nF gegen SGND
Version: 2.11
0...5 V
0...5 V
0... 5,368 V
2)
16 Bit
24 Bit
163,84 µV
640 nV
152,59.. µV
596.. nV
typ.
MBE
MBE
MBE
MBE
/K typ.
MBE
typ.
MBE
Produktübersicht
2)
16 Bit
163,84 µV
152,59.. µV
