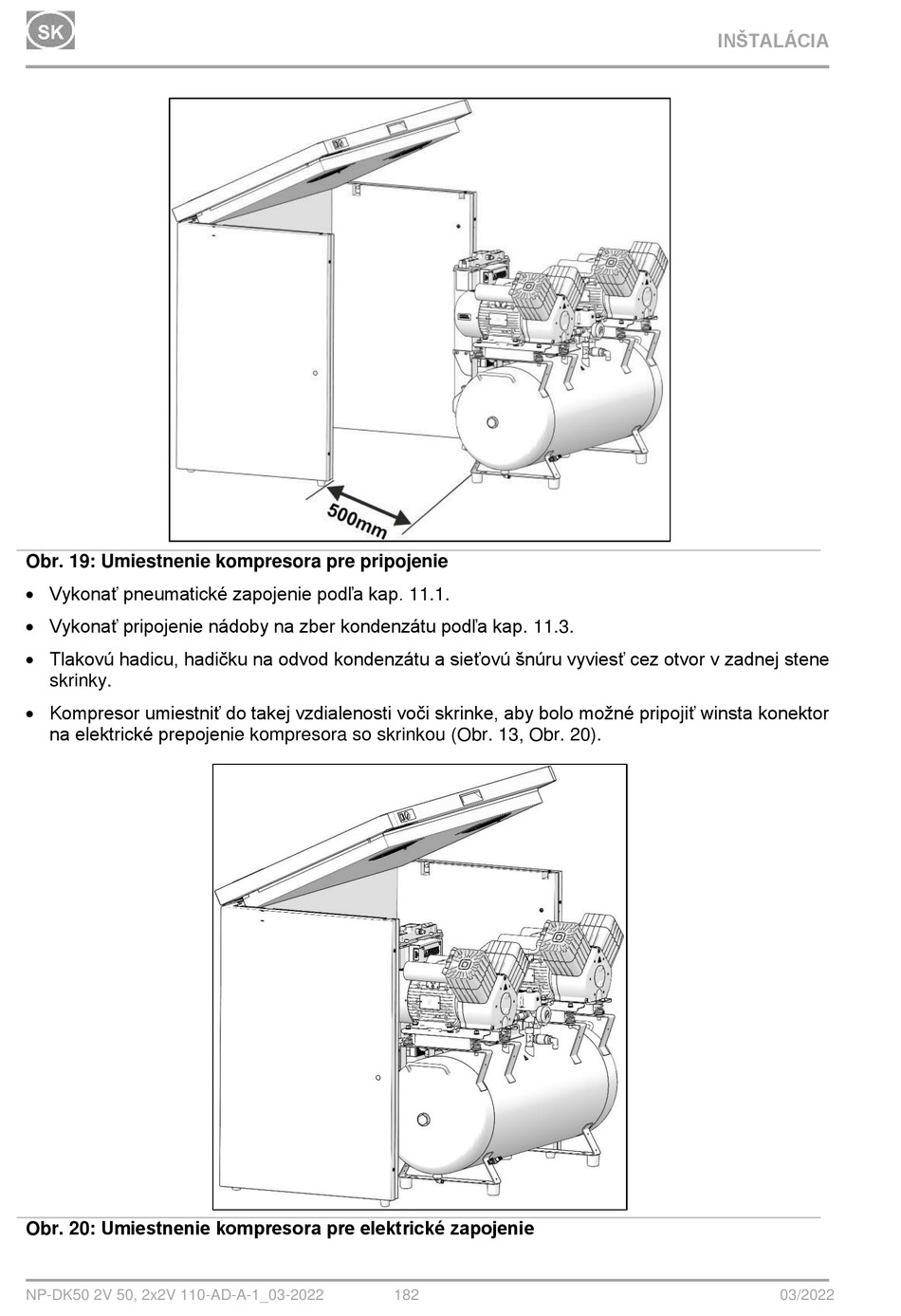

Obr. 19: Umiestnenie kompresora pre pripojenie
 Vykonať pneumatické zapojenie podľa kap. 11.1.
 Vykonať pripojenie nádoby na zber kondenzátu podľa kap. 11.3.
 Tlakovú hadicu, hadičku na odvod kondenzátu a sieťovú šnúru vyviesť cez otvor v zadnej stene
skrinky.
 Kompresor umiestniť do takej vzdialenosti voči skrinke, aby bolo možné pripojiť winsta konektor
na elektrické prepojenie kompresora so skrinkou (Obr. 13, Obr. 20).
Obr. 20: Umiestnenie kompresora pre elektrické zapojenie
